+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
9

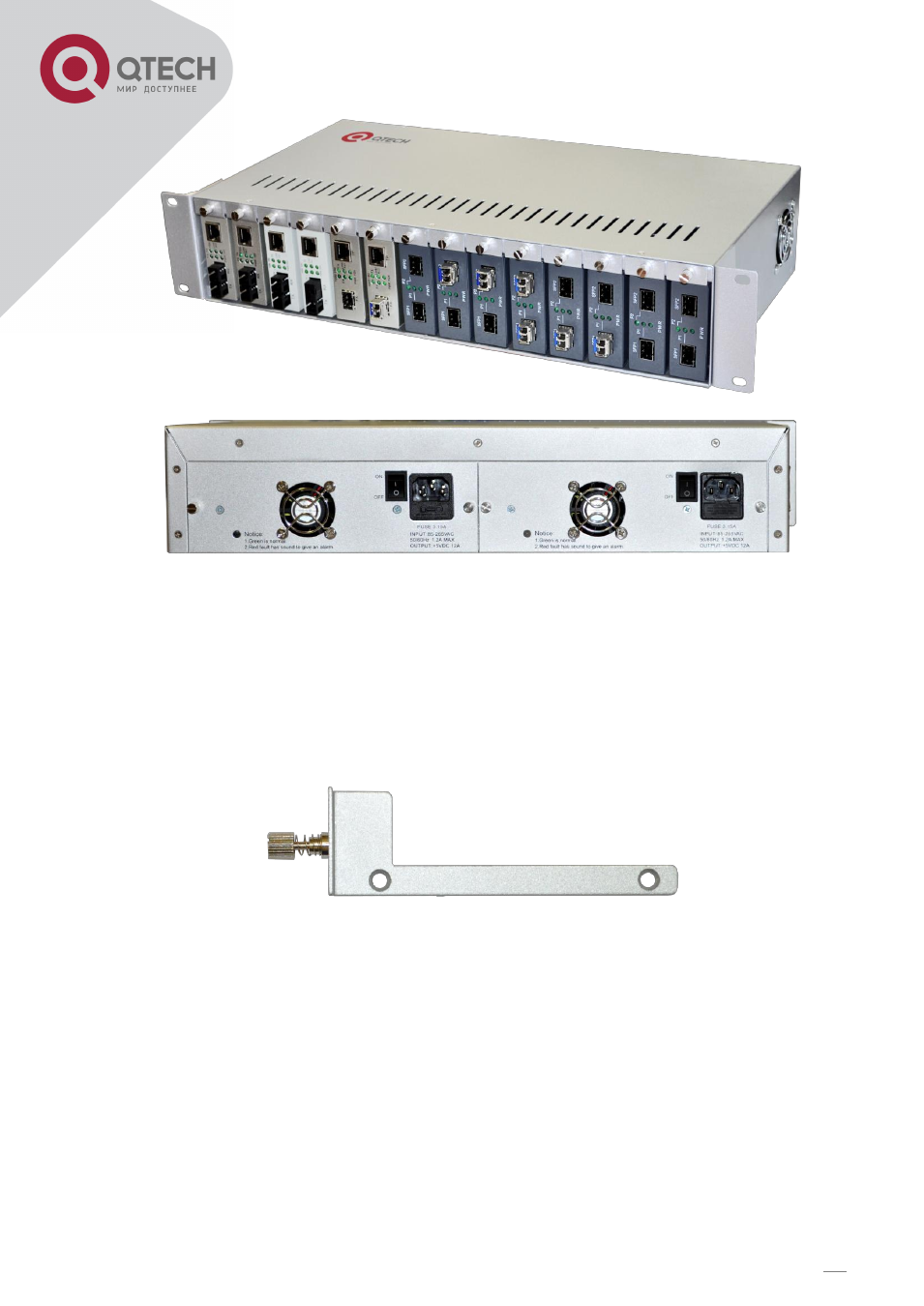

Рисунок 8 – Медиаконверторное шасси на 14 слотомест
6.2.
МОНТАЖНАЯ ПЛАНКА
Перед установкой медиаконвертора в шасси, к корпусу медиаконвертора, необходимо
прикрутить монтажную планку, рисунок 9, поставляемую с шасси по количеству слотов
(14 штук).
Рисунок 9 – Монтажная планка для медиаконвертора
6.3.
КРЕПЁЖ МОНТАЖНОЙ ПЛАНКИ К МЕДИАКОНВЕРТОРУ
Монтажную планку медиаконвертора, необходимо крепить на правую стенку медиакон-
вертора, на два винта(предварительно открученных на данной стенке медиаконверто-
ра), относительно фронтального вида, рисунок 10.
