Таблица 4 – Назначение DIP переключателей для версии v2
Переключатель №
Положение
Описание
1
OFF
Автоматическое определение параметров интерфейса
10/100Base-TX.
ON
Режим выбора параметров интерфейса.
2
OFF
100 Мбит/c, при DIP №1 = ON
ON
10 Мбит/c, при DIP №1 = ON
3
OFF
Дуплекс, при DIP №1 = ON
ON
Полудуплекс, при DIP №1 = ON
4
OFF
Функция LFP(Link Fault-Pass) запрещена.
ON
Функция LFP(Link Fault-Pass) разрешена.

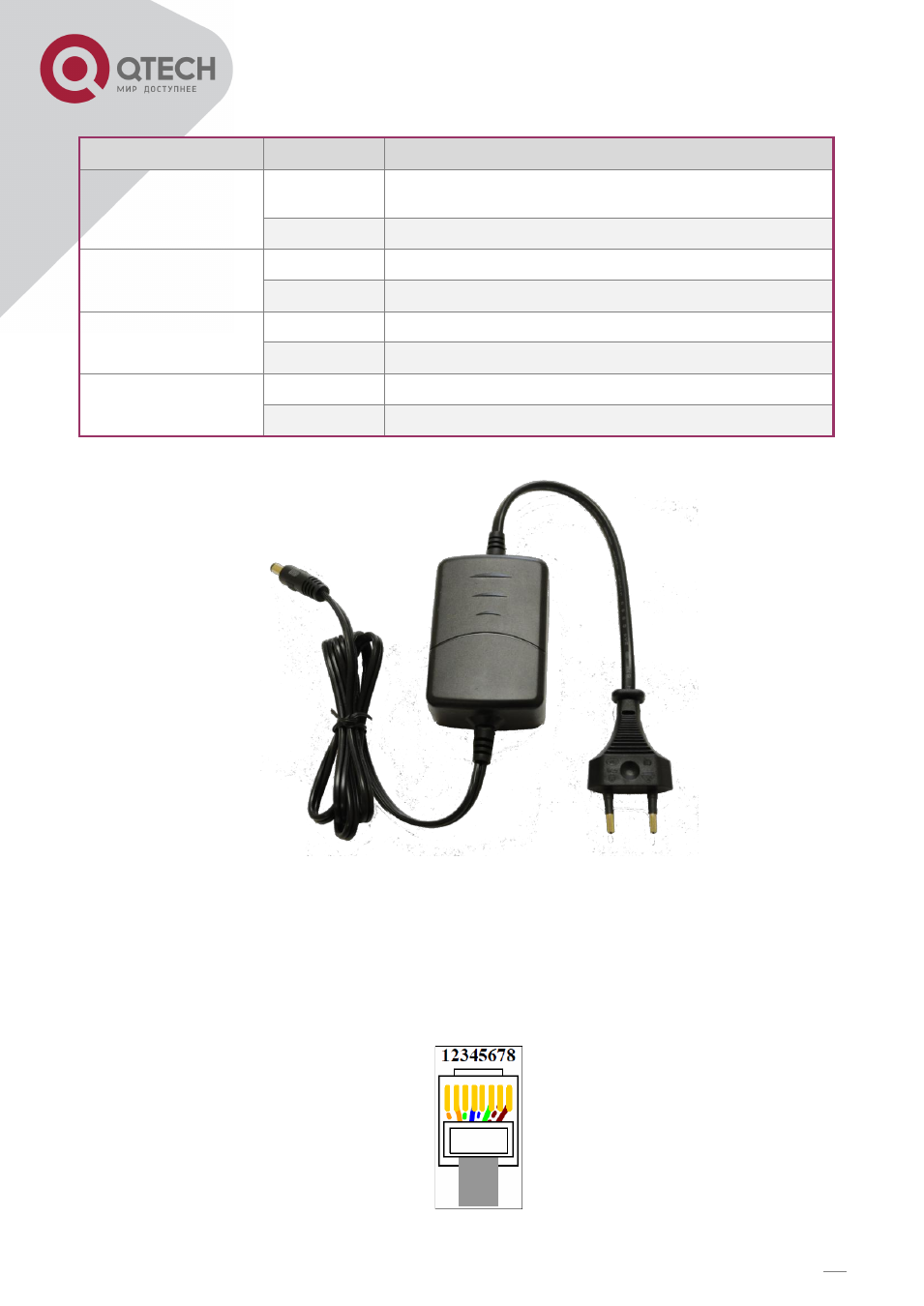

Рисунок 4 – Блок питания медиаконвертора
5.
ПРЯМОЙ И КРОССОВЫЙ КАБЕЛЬ ДЛЯ FAST ETHERNET
5.1.
РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
Рисунок 5 – Расположение выводов на коннекторе RJ-45.
