4.
НАСТРОЙКА МУЛЬТИПЛЕКСОРА
4.1.
НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Мультиплексоры QBM-P4M1GDS2/QBM-P8M1GDS2 имеют одну DIP колодку на 8 пере-
ключателей и одну DIP колодку на 2 переключателя, которые могут использоваться для
установки режима работы.

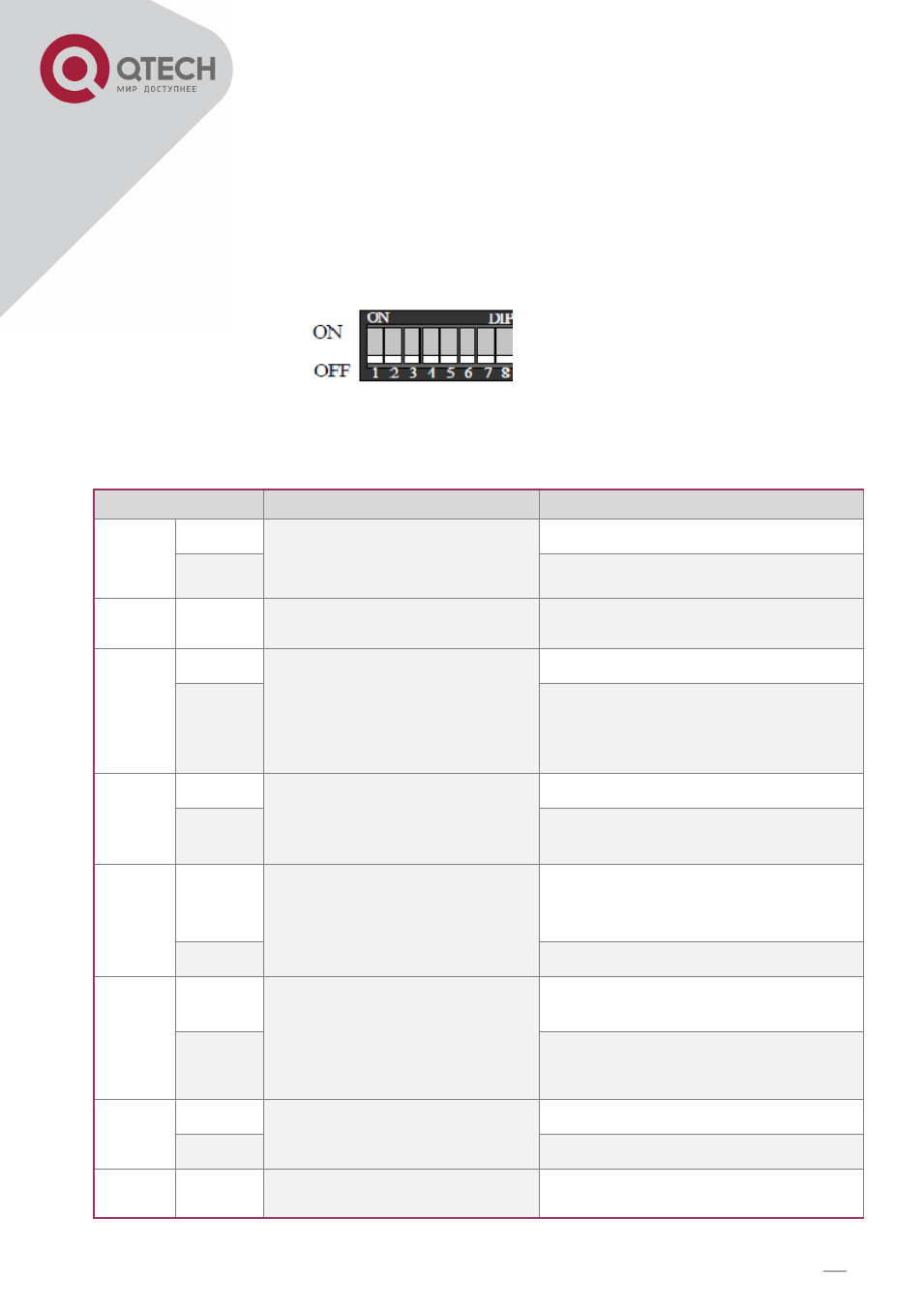

Рисунок 3 – Колодка DIP переключателей
Таблица 4 – Назначение DIP переключателей
Переключатель
Назначение
Описание
1
ON
ALS (автоматическое вы-
ключение лазера)
Включено
OFF
Отключено
2
Резервный
3
ON
Fault-pass -
трансляция оши-
бок с оптического порта на
электрический порт или с
Ethernet
порта на Ethernet
порт.
Разрешен
OFF
Запрещен
4
ON
Режим сетевого управления
Удаленно управляемый (slave).
OFF
Автоматическое определение
(master, slave)
5
ON
BERT
Функция включена (только для
первого E1/T1, другие настраива-
ются через NMS)
OFF
Выключен
6
ON
Выбор скорости Ethernet ин-
терфейса
Включена скорость передачи 100
Мбит/с
OFF
Автоматическое определение
скорости передачи.
7
ON
Установка заворотов по по-
токам Е1
Разрешены
OFF
Запрещены
8
ON
Установка заворота по опти-
Разрешен удаленный внутренний
заворот в сторону агрегатного ин-
