7
ной стороне.
Погашен: Нормальная работа
LNK/ACT
Зеленый
Горит: Соединение установлено
Мигает: прием/передача данных
Погашен: соединение отсутствует
1000M
Зеленый
Горит: Скорость интерфейса 1000 Мбит/с
Погашен: Скорость интерфейса 10 или 100 Мбит/с
3.2.
ИНТЕРФЕЙС Е1/Т1

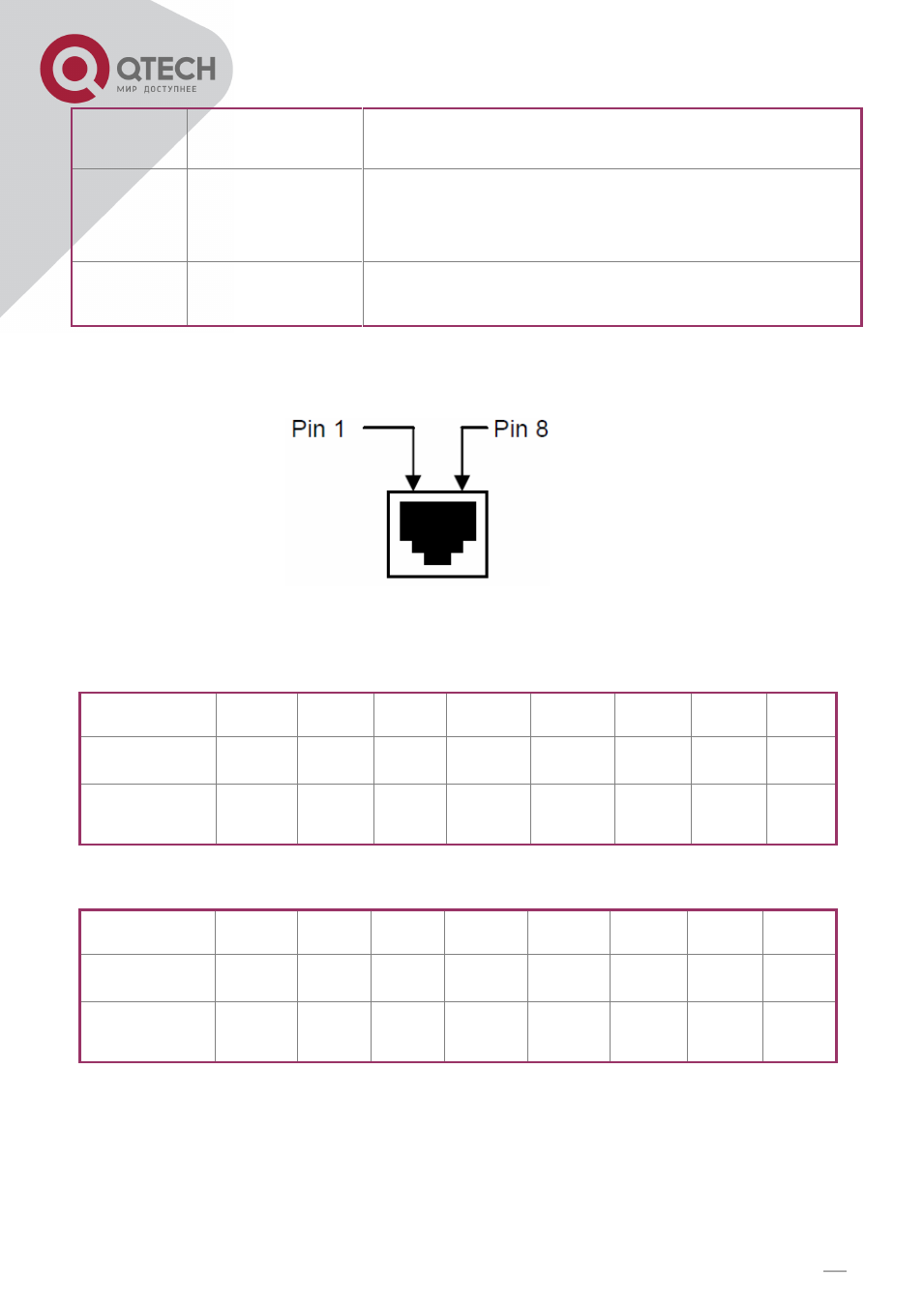

Рисунок 2 – Нумерация выводов на разъёме RJ-45
Таблица 2 - Назначение контактов QBM-P4M1GDS2
№ Контакта
RJ-45
1
2
3
4
5
6
7
8
Назначение
Tx+
Tx-
-
Rx+
Rx-
-
-
-
№ потока Е1 1/2/3/4 1/2/3/4
-
1/2/3/4
1/2/3/4
-
-
-
Таблица 3 - Назначение контактов QBM-P8M1GDS2
№ Контакта
RJ-45
1
2
3
4
5
6
7
8
Назначение
Tx+
Tx-
Rx+
Rx+
Rx-
Rx-
Tx+
Tx-
№ потока Е1 1/3/5/7 1/3/5/7 2/4/6/8 1/3/5/7 1/3/5/7 2/4/6/8 2/4/6/8 2/4/6/8
