6
Погашен: Норма.
RAL
Красный
Аварии на удаленном Е1 порту
Горит: LOS потеря сигнала;
Мигает: AIS нет ответа с удаленной стороны.
Желтый
Горит: LOF потеря фрейма;
Мигает: ошибка CRC.
Погашен: нет аварий.
LNK/ACT
Зеленый
Горит: Подключен сетевой кабель;
Мигает: Идет процесс передачи и прием данных.
100М
Зеленый
Горит: Скорость порта 100 Мбит/с;
Погашен: Скорость порта 10 Мбит/с.
FDX
Зеленый
Горит: полный дуплекс;
Мигает: полудуплекс.
PWR
Зеленый
Горит: Питание включено.
Погашен: Питание выключено.
5. НАСТРОЙКА КОНВЕРТОРА
5.1 НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Конвертор имеет 1 группу 8-ми битных колодок DIP переключателей, состоящую из
5-ти DIP колодок - SW1~SW5, предназначенную для конфигурирования режимов работы
конвертора, а так же одну колодку DIP переключателей SW6, состоящую из 4-х бит.

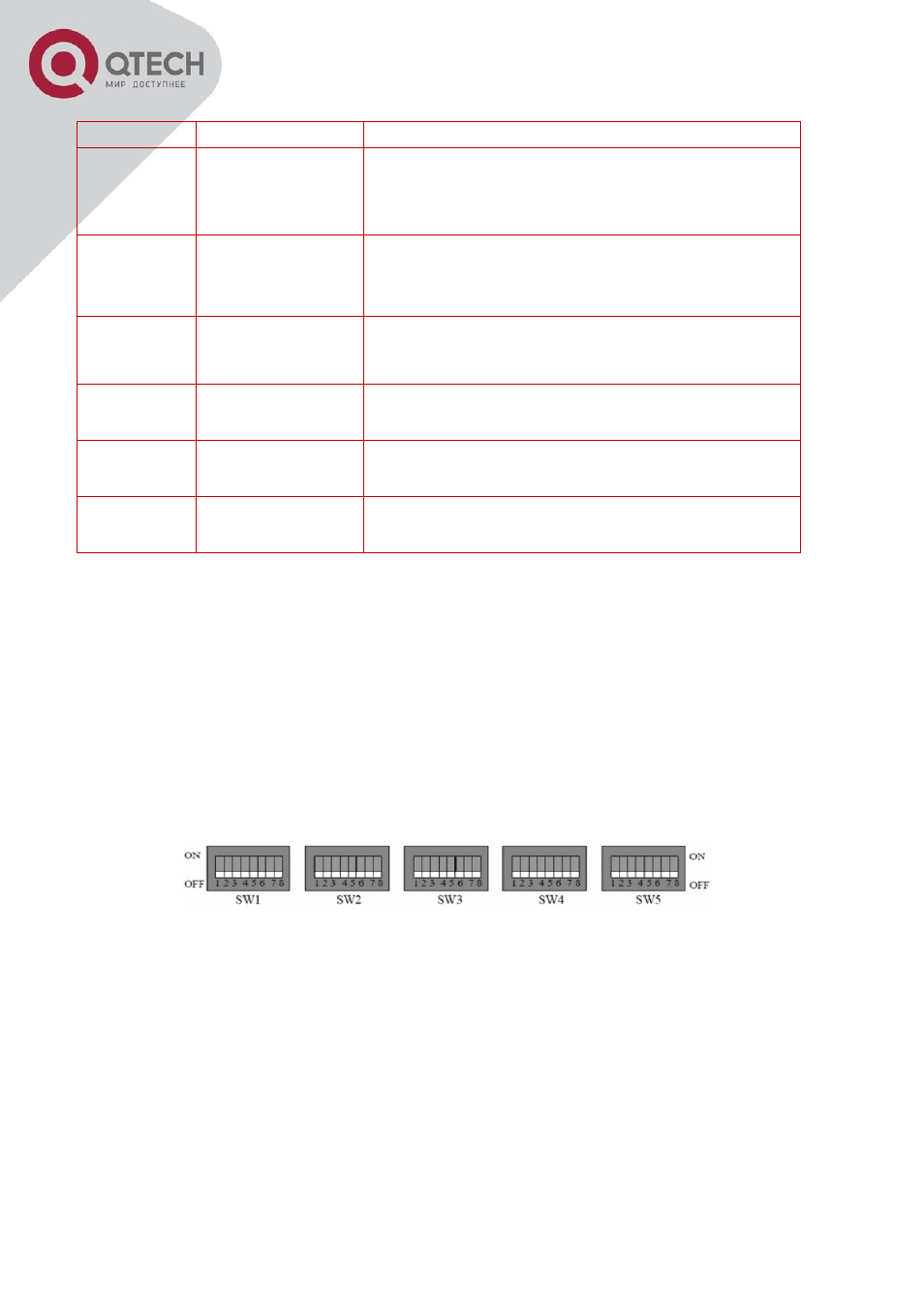

Рисунок 2 – DIP переключатели конвертора.
Назначение DIP переключателей на колодке SW1
Бит №1: Автоопределение типа Ethernet интерфейса (AN - Autonegotiation).
On – Автоопределение выключено.
Off – Автоопределение включено (заводская установка).
При активном режиме автоопределения, так же активна функция MDI/MDI-X (автооп-
ределения приёма и передачи).
Внимание! Если конвертор в режиме автоопределения подключен к коммутатору, хабу
или сетевой карте, то Ethernet порт работает в режиме полудуплекс (HD - half-
duplex).
