5
3.3 ЭЛЕКТРОПИТАНИЕ
Питание от ИБП AC ~220В или DC -48В
Потребляемая мощность: <3 Вт
3.4 УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: 0ºC~45ºC
Влажность воздуха: ≤90%
3.5 УСЛОВИЯ ХРАНЕНИЯ
Температура хранения -40ºC~80ºC
Влажность воздуха: 5%~90%, без образования конденсата
3.6 ГАБАРИТЫ И ВЕС
Габариты: 25мм х 91мм х 155мм
Вес: 0,2 кг
4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1 ФРОНТАЛЬНАЯ ПАНЕЛЬ КОНВЕРТОРА

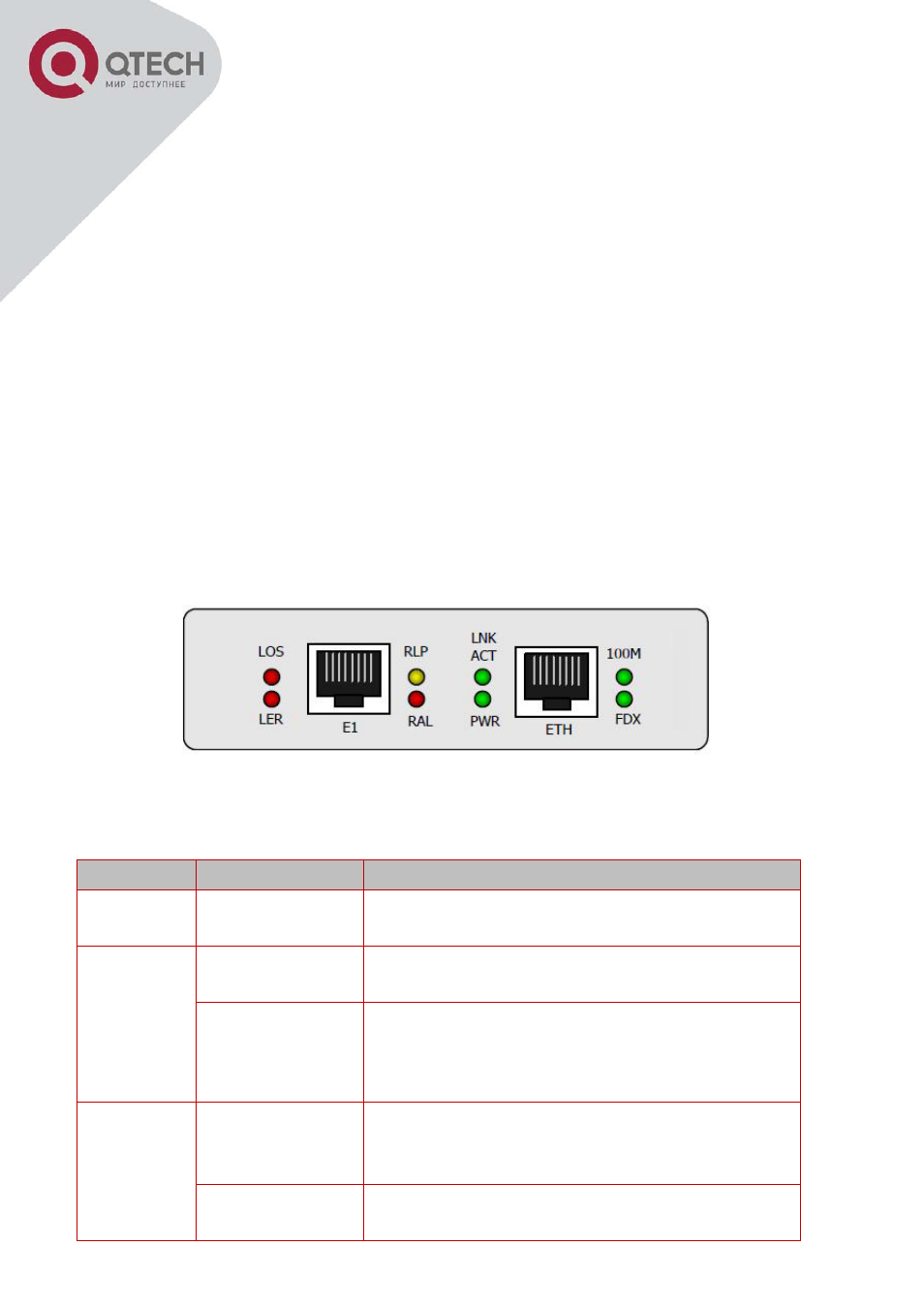

Рисунок 1 – Фронтальная панель конвертора.
Таблица 1 – Описание индикации.
Индикатор
Цвет индикатора
Описание
LOS
Красный
Горит: Потеря сигнала на приемной стороне;
Погашен: Норма.
LER
Красный
Мигает: авария AIS на локальной стороне.
Желтый
Горит: авария LOF, потеря фрейма на локальной
стороне;
Мигает: ошибка CRC на локальной стороне;
Погашен: нет аварий.
RLP
Желтый
Тест удаленной петли, BER тест.
Горит: Установлена удаленная петля;
Мигает: Ошибка при тесте удаленной петли.
Зеленый
Горит: BER тест без битовых ошибок;
Мигает: BER тест с битовыми ошибками.
