ВНИМАНИЕ
Защита окружающей среды
Установить приёмный сосуд достаточного объёма для
сбора теплоносителя под сливным трубопроводом и
отводящим трубопроводом предохранительного
клапана.
ВНИМАНИЕ
Отводящий трубопровод предохранительного
клапана
4
Максимальная длина трубопровода составляет
2 метра
4
Не перекрывать
4
DN 20
4
Установить с постоянным наклоном в сторону
слива
n Размеры для подключения
4
Чтобы во время процесса удаления воздуха использовать
преимущества трубопровода без воздухоотделителя или без
воздухоотводчика, расход теплоносителя в контуре
солнечных коллекторов не должен опускаться ниже 0.4 m/s.
4
Трубопроводы между солнечными коллекторами и
патрубками водонагревателя солнечной установки должны
быть как можно более короткими и с уклоном.
4
Максимальная длина : ¼ См. инструкцию по монтажу
солнечных коллекторов и техническую документацию.

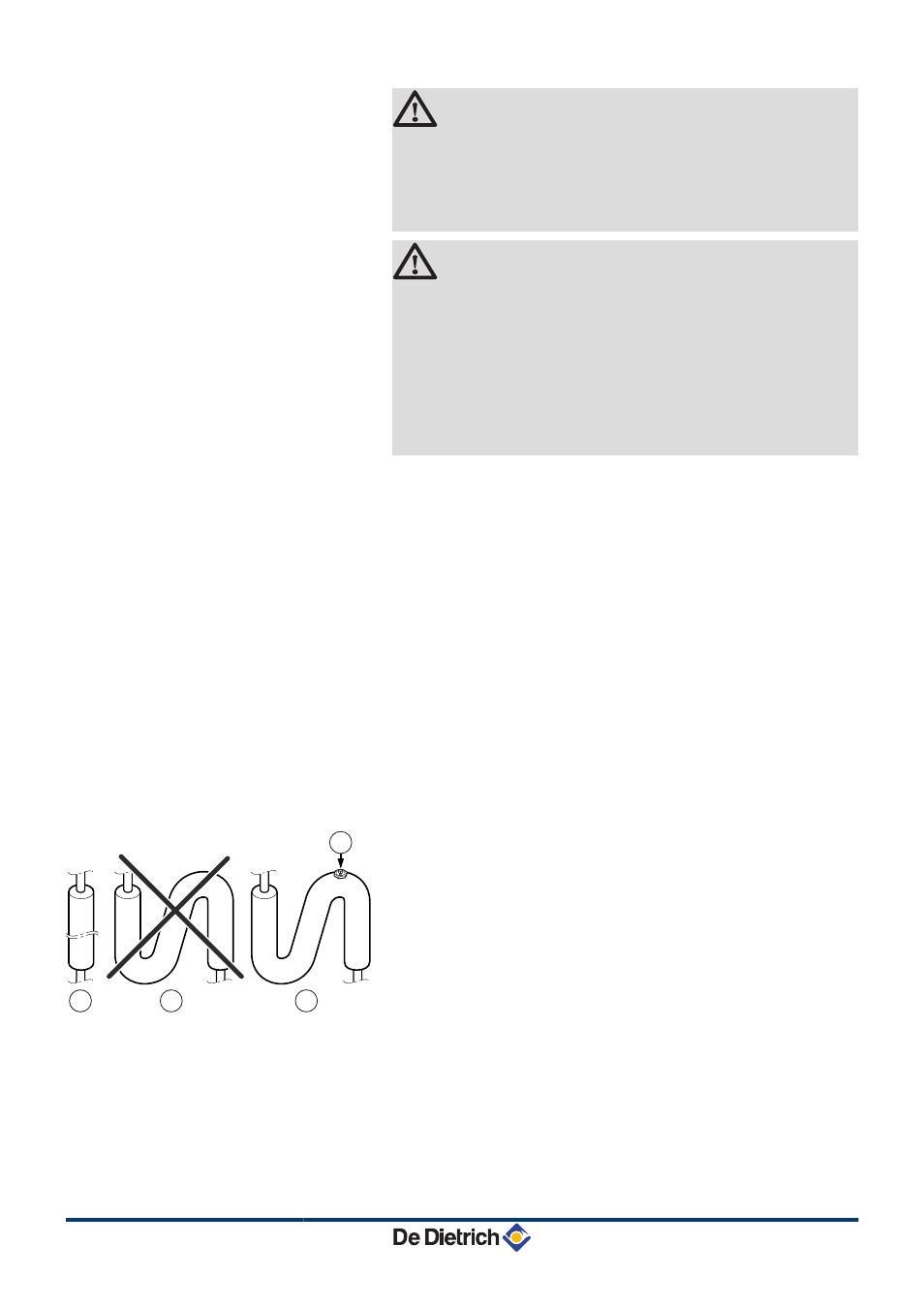

Если невозможно соблюдать критерии расположения, которые
обеспечивают оптимальное отделение воздуха из солнечной
установки, то в верхней точке (в верхних точках) должен быть
установлен воздухоотделитель {с ручным воздухоотводчиком
R
}.
A
Идеально
Z
Неправильно (из верхней точки не удаляется воздух)
E
Правильно (из верхней точки удаляется воздух)
R
Место для установки воздухоотделителя с ручным
воздухоотводчиком
1
2
3
4
M001755-A
4. Установка
BSL 200...400 BESL 200...400
