4.7.5.

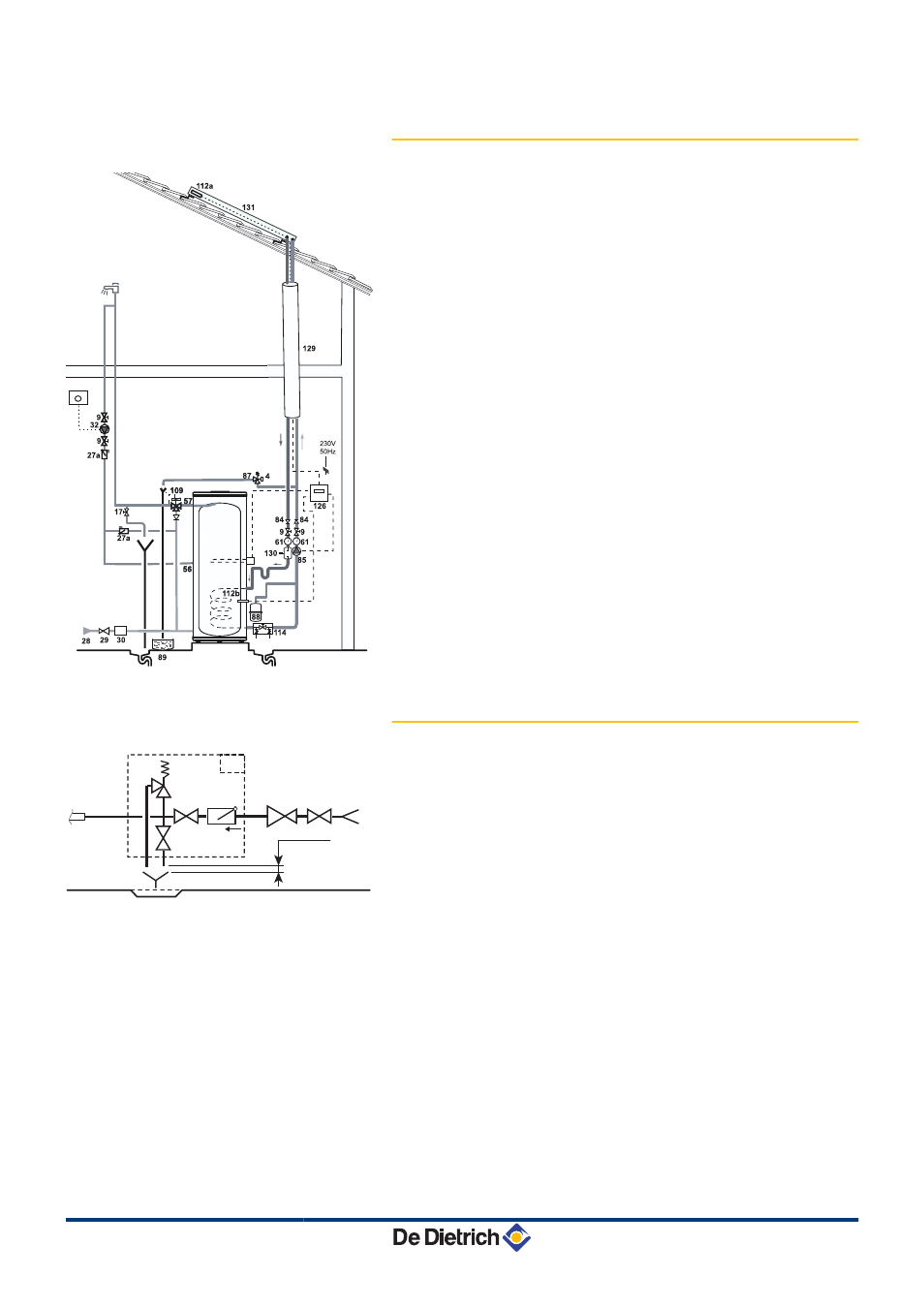

Схема только с контуром солнечной
установки
4.7.6.
Группа безопасности (Для всех стран,
кроме Франции)
9
Отсечной вентиль
17
Сливной вентиль
27
Обратный клапан
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
d
Предохранительный клапан 7 бар (0.7 МПа)
Германия : Предохранительный клапан, максимум
10 бар (1.0 МПа)
L000615-A
81
L000370-B
d
(54)
2 cm
9
9
29
17
27
30
28
