PROTHERM Медведь TLO - Инструкция (Страница 21)

21
рис. 5
ТЕРМОПАРА 2
ТЕРМОПАРА 1

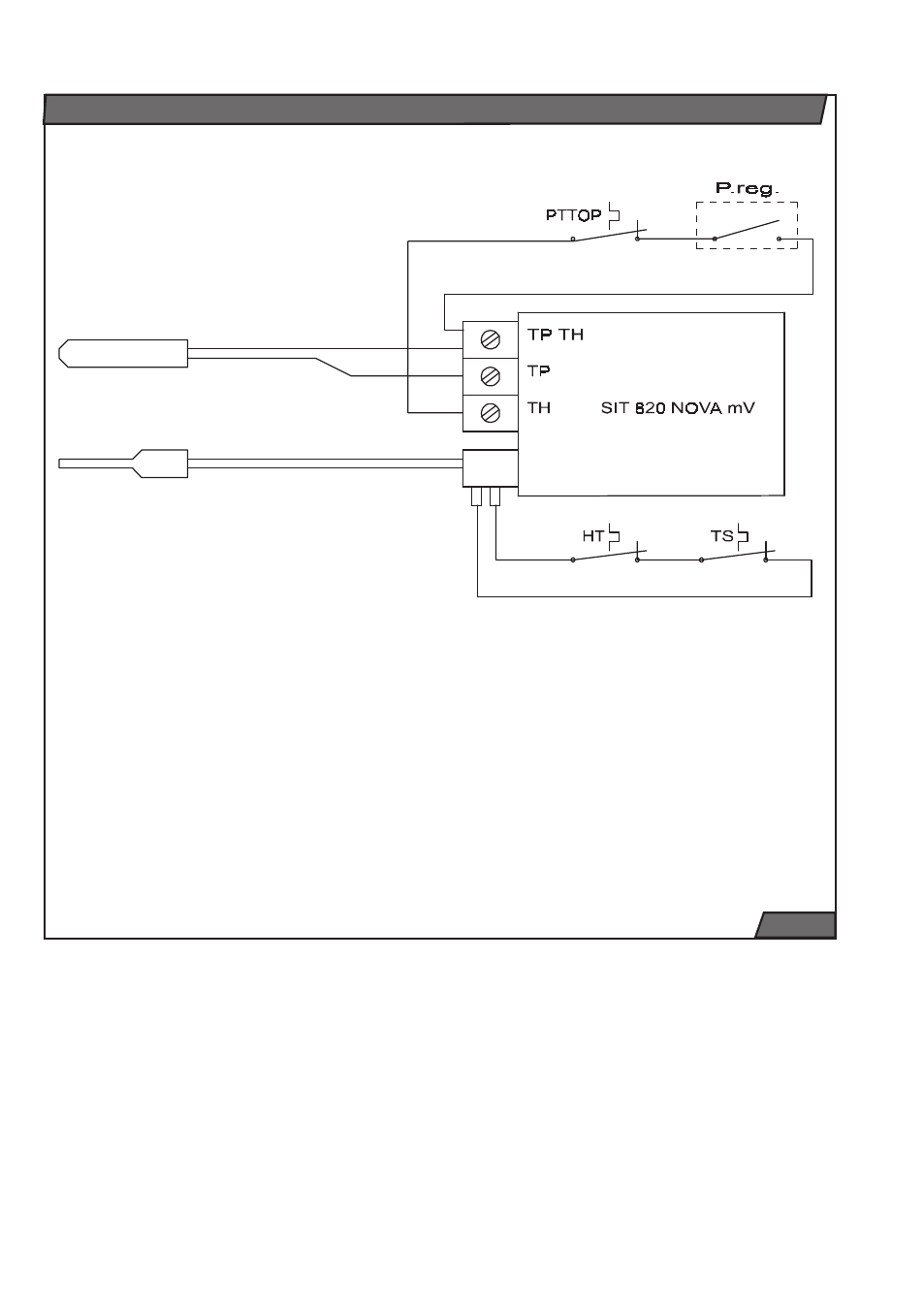

Схема механическо-электрического подключения котла PROTHERM 50(40,30,20)TLO
Условные обозначения :
HT - аварийный термостат
TS - термостат продуктов сгорания
PTTOP - рабочий термостат
P. reg. - комнатный регулятор
SIT 820 NOVA mV - автоматический газовый вентиль, питающийся от термопары
ТЕРМОПАРА 1 - термопара термоэлектрического устройства для контроля пламени
ТЕРМОПАРА 2 - термогенератор
