15

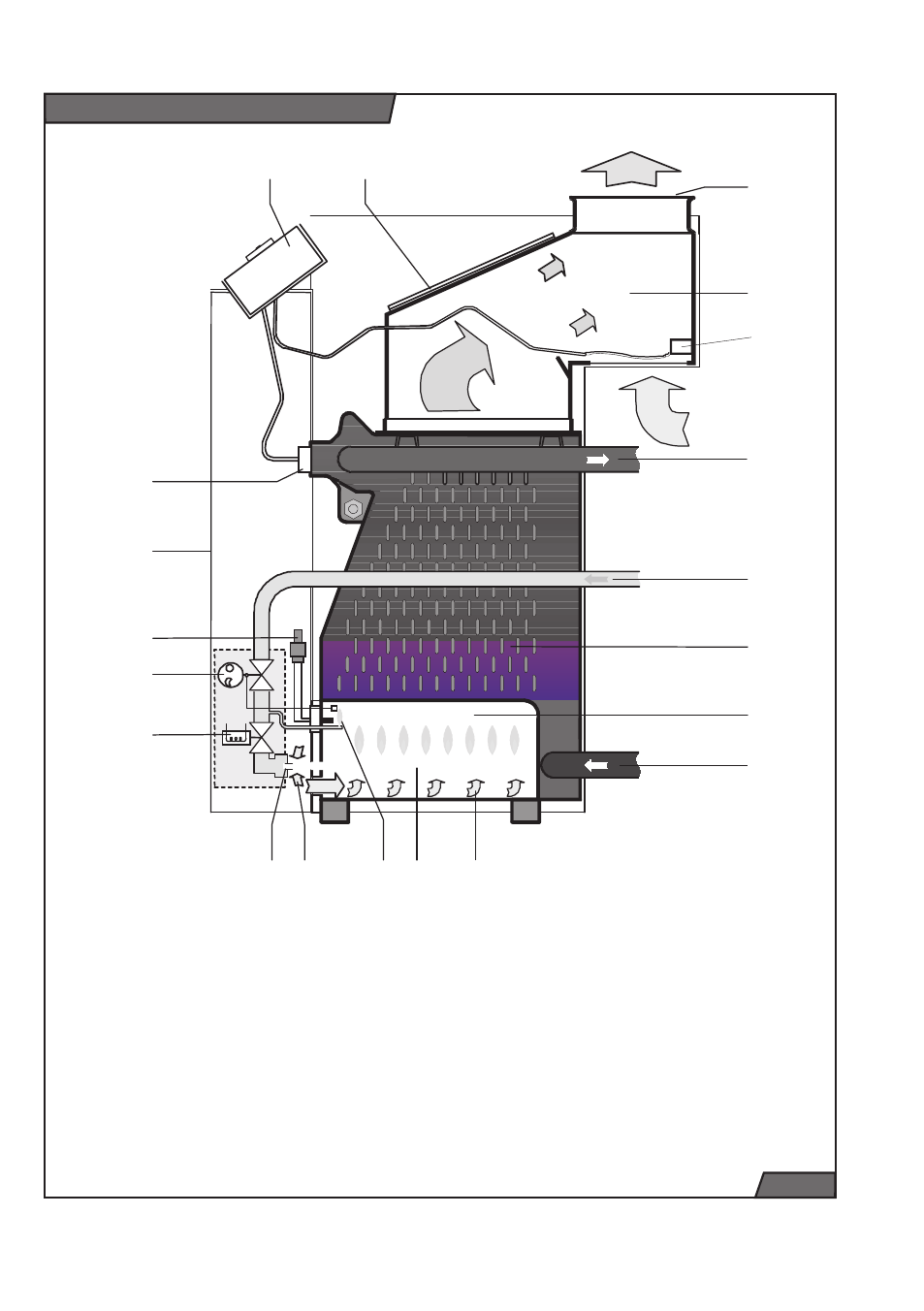

рис. 1

1. Панель управления

8. Подсоединение газа

15. Подача первичного воздуха

2. Крышка отверстия для чистки

9. Чугунный теплообменник

16. Форсунки горелки

3. Коллектор продуктов сгорания

10. Камера сгорания

17. Катушка газовой арматуры

4. Штуцер дымохода

11. Обратная линия системы

отопления

18. Регулятор газовой арматуры

5. Стабилизатор тяги

12. Подача вторичного

воздуха

19. Кнопка пьезорозжига

6. Термостат продуктов сгорания

13. Атмосферная горелка

20. Облицовка котла

7. Подающая линия системы отоп-

ления

14. Запальная горелка

21.

Гильза для датчиков термометра,

аварийного и рабочего термостатов

Рабочая схема котла

1.

2.

4.

5.

6.

7.

8.

9.

10

11

12

13

14

16 15

17

18

20

21

19

3.
