Программирование первой части
1.3
1
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
53
Программирование простого контура

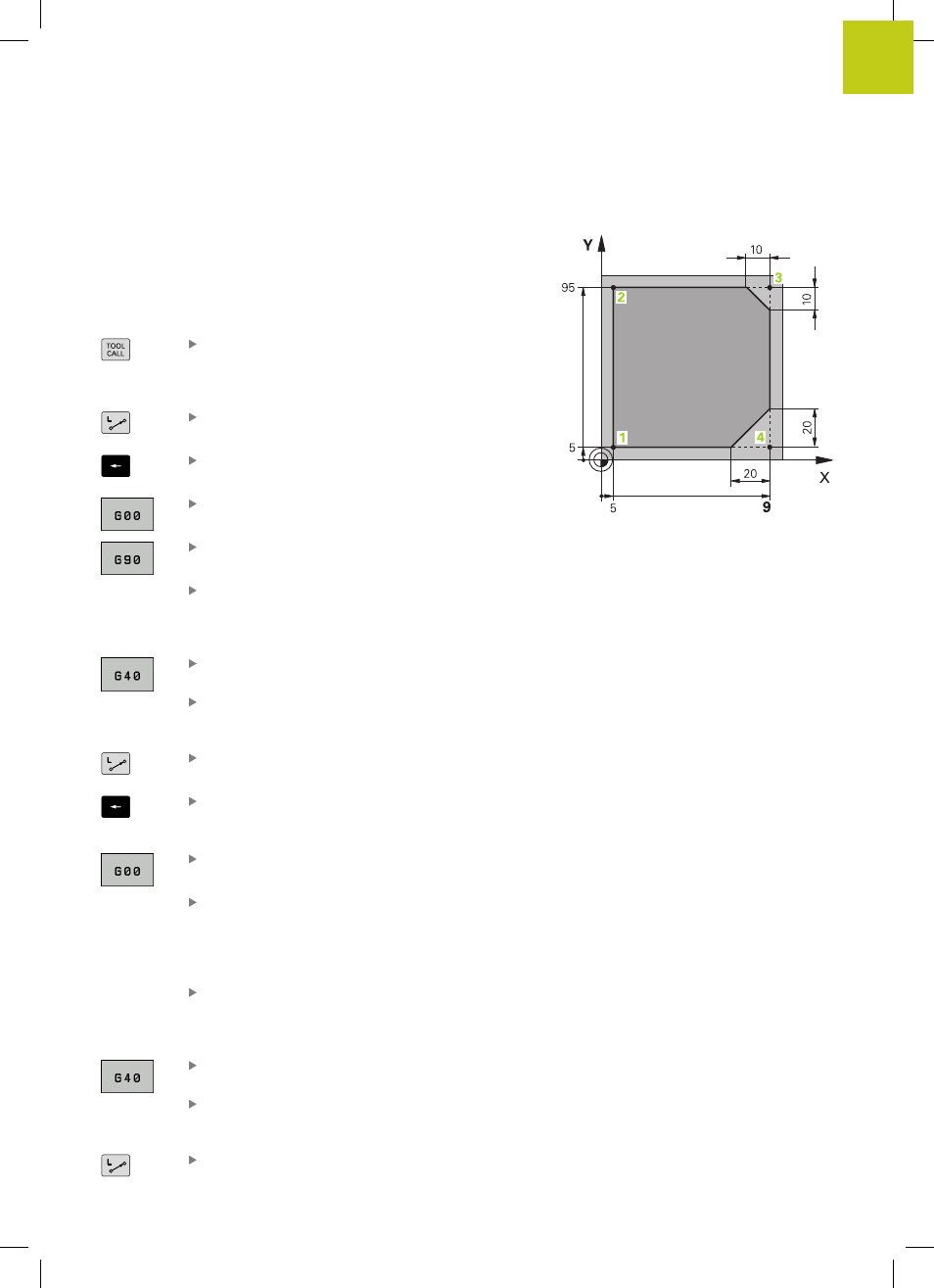

Вокруг контура, показанного на иллюстрации справа, должно
быть однократно выполнено фрезерование на глубине 5 мм.
Определение заготовки уже было создано оператором. После
того, как вы с помощью функциональной клавиши открыли
диалоговое окно, введите все данные, которые запрашиваются
ЧПУ в заглавной строке дисплея.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента G17
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G00 для движения на
ускоренном ходу
Нажать клавишу Softkey G90 для указания
абсолютных размеров
Отвод инструмента: нажмите оранжевую
кнопку оси Z, и введите значение позиции, к
которой подводится инструмент, например, 250.
Подтвердите клавишей ENT.
Без активации коррекции радиуса: нажмите
клавишу Softkey G40
Дополнительная функция M?
подтвердите
кнопкой END: система ЧПУ сохранит введенный
кадр перемещения
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Предварительное позиционирование
инструмента в плоскости обработки: нажмите
оранжевую кнопку оси X и введите значение
позиции, к которой подводится инструмент,
например, -20
Нажмите оранжевую кнопку оси Y, и ввести
значение позиции, к которой подводится
инструмент, например -20. Подтвердите
кнопкой ENT.
Без активации коррекции радиуса: нажмите
клавишу G40
Дополнительная функция M?
подтвердите
кнопкой END: система ЧПУ сохранит введенный
кадр перемещения
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
