Функция PLANE: наклон плоскости обработки (номер опции #8) 12.2
12
TNC 620 | Руководство пользователя "Программирование DIN/ISO" | 5/2015
415
Определение процедуры работы PLANE-функции
при позиционировании
Обзор
Независимо от того, какая PLANE-функция используется для
определения наклонной плоскости обработки, в наличии всегда
имеются следующие функции для процедуры работы при
позиционировании:
Автоматический поворот
Выбор альтернативных возможностей наклона (не для
PLANE AXIAL
)
Выбор типа преобразования (не для PLANE AXIAL)
Внимание опасность столкновения!
Применяя в наклоненной системе цикл 28
ZERK.OTRASHENJE
необходимо соблюдать
следующие указания:
Сначала следует запрограммировать
движение наклона, а затем определить цикл 28
ZERK.OTRASHENJE
!
Зеркальное отражение круговой оси при помощи
цикла 28 отражает только движения оси, а не
углы, определенные функциями PLANE! Таким
образом, позиционирование осей изменяется.
Программы, созданные в системе iTNC 530 или
более ранних версиях ЧПУ, не совместимы.

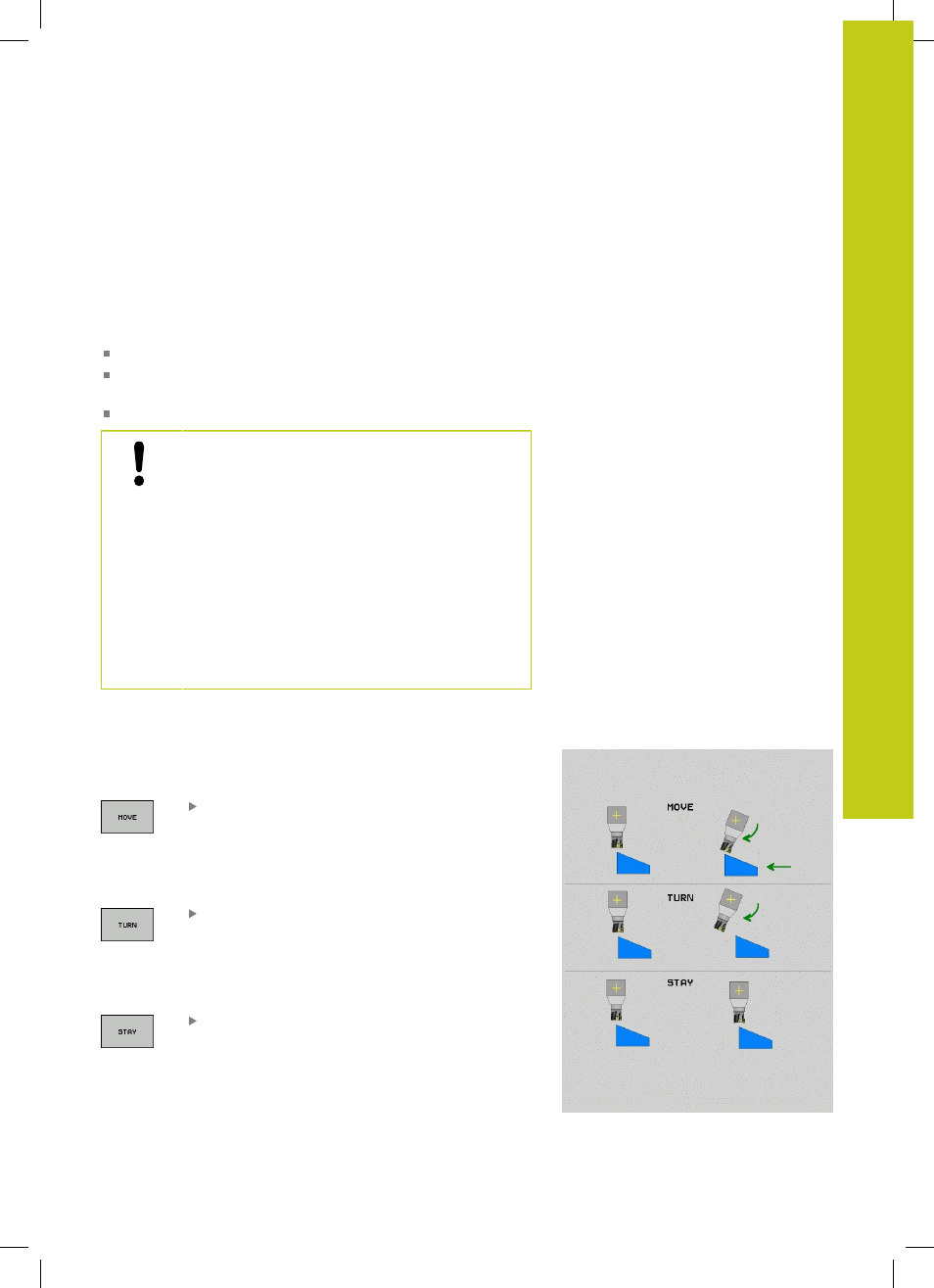

Автоматический поворот: MOVE/TURN/STAY (ввод строго
обязателен)
После ввода всех параметров для определения плоскости
необходимо определить, как именно оси вращения должны
быть повернуты на рассчитанные значения оси:
PLANE-функция должна автоматически
поворачивать оси вращения на рассчитанные
значения оси, при этом относительная
позиция между заготовкой и инструментом не
меняется. ЧПУ выполняет компенсационное
перемещение на линейных осях
PLANE-функция должна автоматически
повернуть оси вращения на рассчитанные
значения, при этом позиционируются
только оси вращения. ЧПУ
не выполняет
компенсационного перемещения по линейным
осям
Оператор поворачивает оси вращения
в следующем, отдельном кадре
позиционирования
Если выбрана опция MOVE (PLANE-функция должна
автоматически выполнять поворот с компенсационным
перемещением), следует дополнительно определить два
поясняемых далее параметра расстояние от точки вращения
до вершины инструмента
и подача? F=.
