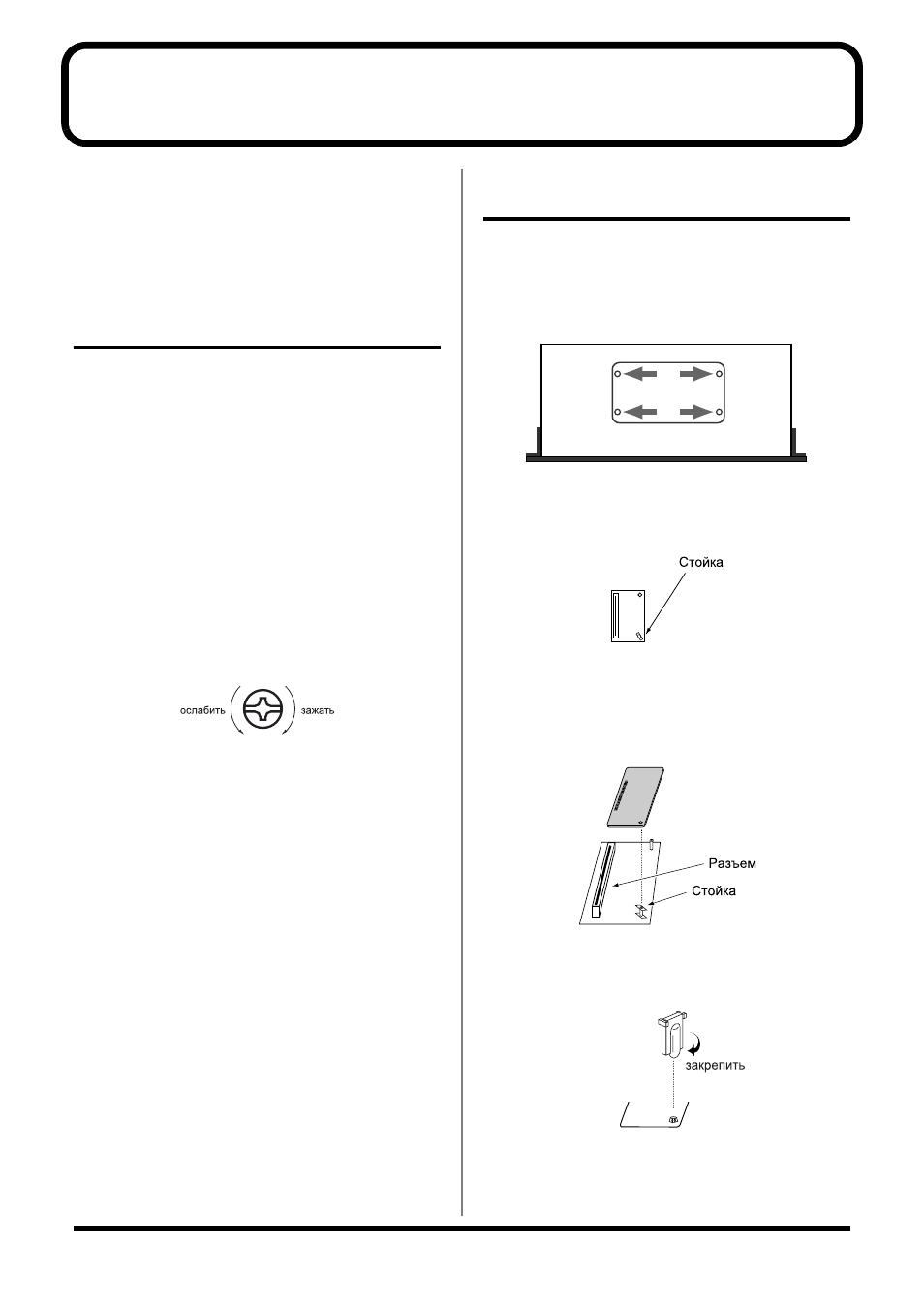

Установка плат волнового расширения
Возможности XV-5050 можно расширить установив максимум две
дополнительные платы волнового расширения (серии SRX) с
волновыми данными. На этих платах записаны также и петчи с
ритмическими наборами использующими эти волны.
Техника безопасности при
установке платы волнового
расширения
901
●
Во избежание повреждения внутренних компонентов статическим
электричеством ознакомьтесь, пожалуйста, с правилами
приведенными ниже относительно обращения с платами.
1
•
Перед тем, как касаться платы, сперва возьмитесь за какой-
нибудь металлический предмет, например, водопроводную
трубу, чтобы разрядить накопившийся заряд статического
электричества.
2
•
Берите плату только за края. Избегайте касания электронных
деталей на плате или разъемов.
5
•
Храните упаковку в которой продавалась плата, кладите в нее
плату всякий раз для транспортировки или хранения.
●
Используйте крестообразную отвертку подходящего размера
(номер 2). Отвертка несоответствующего размера может сбить
головку винта.
●
Для удаления винта вращайте отвертку против часовой стрелки.
Чтобы закрутить винт, вращайте отвертку по часовой стрелке.
fig.Screw.e
●
При установке плат волнового расширения удаляйте только
указанные винты.
●
Будьте внимательны, следите, чтобы удаляемые винты не попали
внутрь корпуса XV-5050.
●
Не оставляйте крышку в непривинченном состоянии. После
установки плат сразу же возвратите ее на место и закрепите ее.
911
●
Не касайтесь проводников печатной платы или соединительных
разъемов.
●
Будьте осторожны, не порежьте руку о край установочного окна.
912
●
Никогда не применяйте чрезмерную силу при установке печатной
платы. Если с первой попытки она не устанавливается, удалите
плату и попробуйте снова.
913
●
По окончании установки проверьте дважды свою работу.
914
●
Всегда перед установкой печатной платы выключайте устройство и
отсоединяйте сетевой провод (серия SRX, стр. 14).
915
●
Устанавливайте только указанные печатные платы (серия SRX).
Удаляйте только указанные винты (стр. 120).
Как установить плату
волнового расширения
1.
Перед установкой платы волнового расширения
выключите
XV-5050
и все подключенные к нему
устройства
.
2.
Удалите только верхние панельные винты указанные на
следующем рисунке
.
fig.Install1
3.
Удалите крышку
.
4.
Расположите держатель платы так
,
как показано на
рисунке
.
fig.Install2.e
5.
Внутренние разъемы
XV-5050
предназначены для плат
серии
SRX.
Следуя рисунку ниже
,
вставьте разъем
платы волнового расширения в приемный слот и
одновременно вставьте стойку платы в отверстие платы
волнового расширения
.
fig.Install3.e
6.
С помощью запирающего механизма платы волнового
расширения поверните стойку платы в положение
LOCK
и закрепите плату
.
fig.Install4
7.
Винтами
,
удаленными на этапе
2,
закрепите крышку на
своем прежнем месте
.
Так заканчивается установка платы волнового расширения.
