Описания панелей
Задняя панель

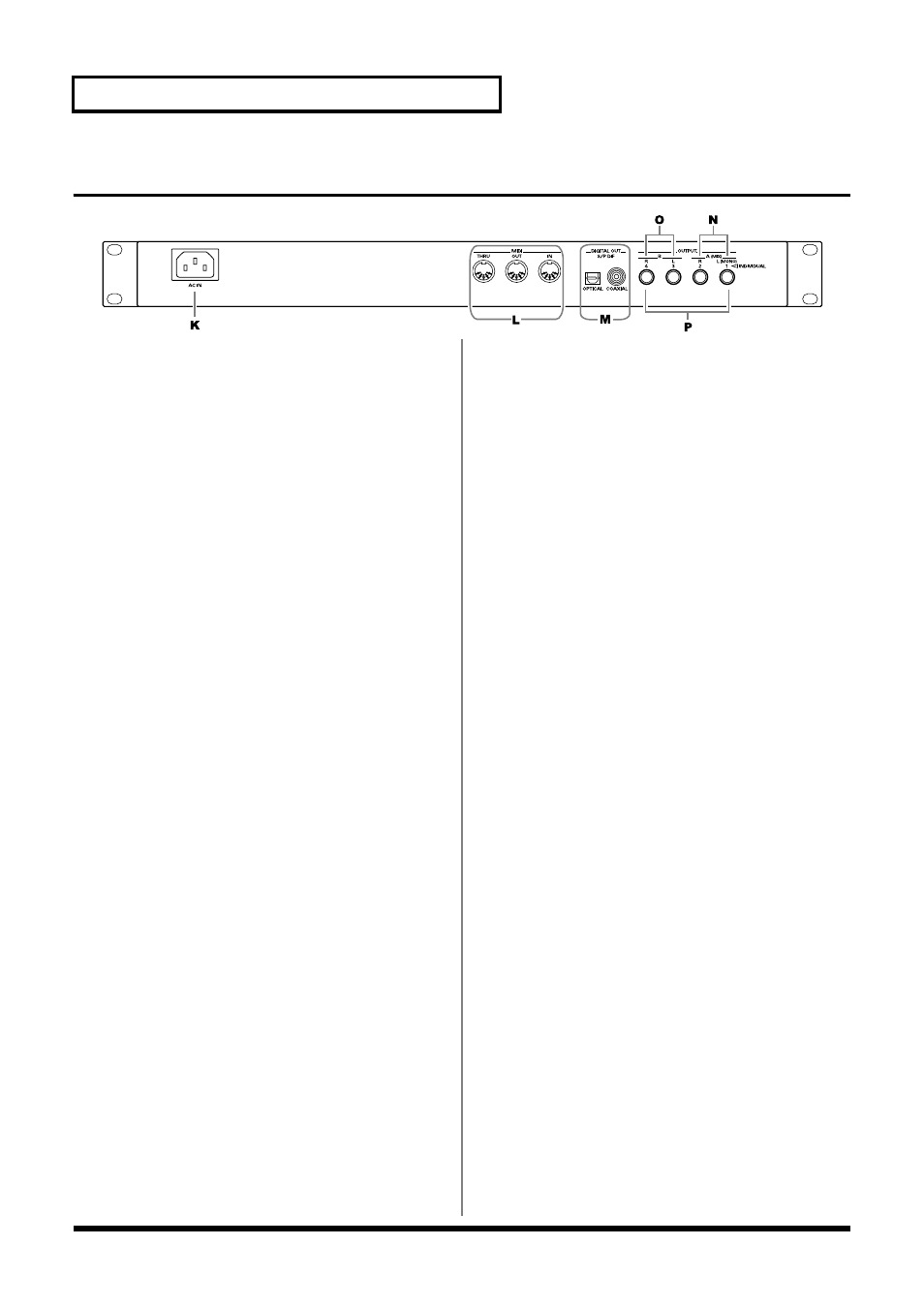

fig.FrontPanel
K
Розетка переменного тока
Служит для подключения сетевого кабеля (стр. 13).
L
Разъемы
MIDI (IN, OUT, THRU)
С помощью этих разъемов XV-5050 подключается к другим MIDI-
устройствам, осуществляющим прием и передачу MIDI-сообщений
(стр. 19).
IN:
Этот разъем принимает сообщения от других MIDI-устройств.
Out:
Этот разъем передает сообщения на другие MIDI-устройства.
Thru:
MIDI-сообщения, принятые на MIDI IN, передаются без
изменения на этот разъем XV-5050.
M
Цифровые выходные разъемы
XV-5050 имеет как оптические, так и коаксиальные цифровые разъемы
стандарта S/PDIF.
S/P DIF:
Формат цифрового интерфейса бытовых цифровых
аудиоустройств.
N
Джековые разъемы
A (MIX) OUTPUT (L (MONO), R)
На эти разъемы в стерео (L/R) подаются выходные аудиосигналы XV-
5050 для подачи на внешний усилитель или микшер. Левый разъем L
работает как моновыход (стр. 13).
Эти разъемы используются, когда параметр SYSTEM SETUP Mix/
Parallel установлен в MIX (стр. 107).
* Поставляемые с завода XV-5050 имеют выход пресетных петчей
на этих джеках.
O
Разъемы
B OUTPUT (L, R)
На эти разъемы подаются в стерео (L/R) выходные аудиосигналы XV-
5050 для подачи на внешний усилитель или микшер (стр. 13).
P
Джековые разъемы
INDIVIDUAL 1–6 OUTPUT
На эти разъемы подаются выходные моносигналы XV-5050 для подачи
на внешний усилитель или микшер (стр. 13).
