Основные операции – Инструкция по эксплуатации Nti minilyzer_ml1
Страница 5
ОСНОВНЫЕ ОПЕРАЦИИ
Несмотря
на
широкий
диапазон
измерительных
функций
и
дополнительных установок, Minilyzer интуитивно прост в обращении.

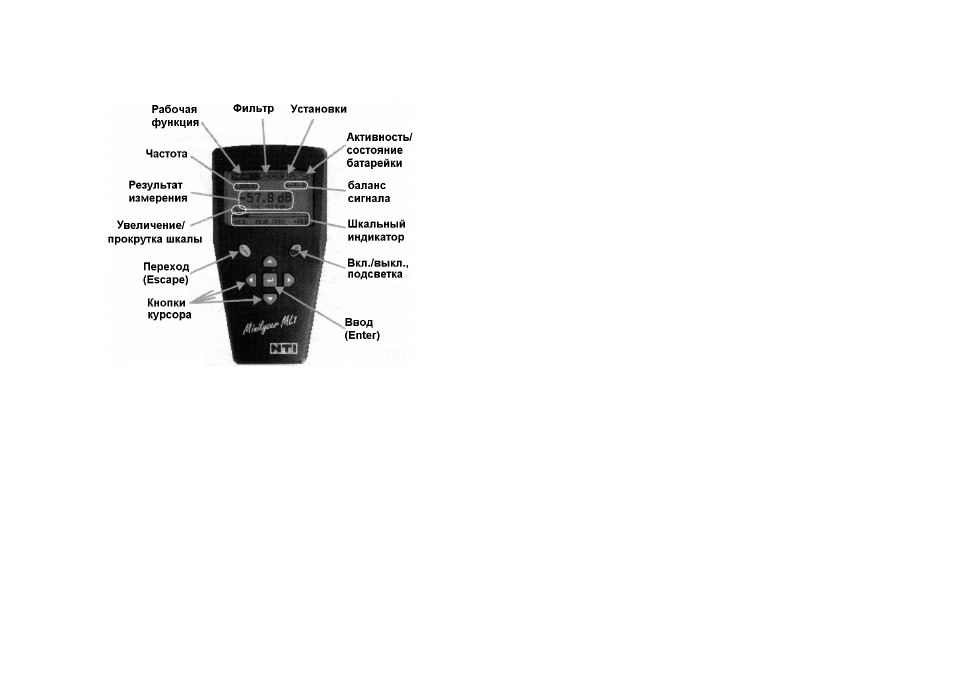

Рис. 3 Дисплей и элементы управления
Жидкокристаллический дисплей разделен на секции: меню в верхней
части, результаты измерений и информация о текущей работе в нижней.
Курсорные клавиши и кнопка Enter служат для прямого доступа к
измерительным функциям и вывода на дисплей различной информации.
• Текущий набор установок (функции измерения, тип фильтра)
• Режим работы прибора/батарей
• Результаты измерений (числовые значения и графики)
ПРИМЕЧАНИЕ
В случае системного сбоя можно перезагрузить устройство, вернув
изначальные (по умолчанию) установки. для этого одновременно
нажмите кнопки Escape и On/Off (сперва прибор необходимо
выключить).
Кнопка включения/выключения – подсветка
(POWER ON/OFF – Backlight)
Желтая кнопка овальной формы с правой стороны имеет две
функции.
• При нажатии и удерживании не менее 1 секунды
включает/выключает прибор.
• При простом нажантии включает подсветку дисплея.
При включении электропитания прибора он входит в последний
активный режим работы. Иными словами, активной будет
измерительная функция, которая была активной до последнего
выключения питания.
Единственное исключение из этого правила: если при выключении
прибора было открыто меню установок (Setup), то при включении
будет активна предыдущая измерительная функция.
Подсветка может включаться в любое время, это не влияет на
остальные установки прибора.
Обратите внимание, что Minilyzer имеет две независимые друг от
друга функции автоматического выключения питания - для
прибора и для подсветки. Настройки описаны в главе
«Установки» (Setup) на стр. 14.
Кнопка отмены/перехода (Escape)
Желтая кнопка с левой стороны, помеченная надписью "ESC",
задействует функцию отмены/выхода. В зависимости от режима
работы, нажатие кнопки Escape приводит к следующим
действиям:
• Если не открыто никакого меню, курсор возвращается в
позицию по умолчанию (верхний левый угол).
• При
открытом
меню
оно
закрывается,
прибор
возвращается в положение, при котором было открыто
данное меню.
• В режиме Setup в памяти сохраняются произведенные
изменения
и
активизируется
предыдущий
режим
измерений.
Другими словами, после двойного нажатия кнопки Escape прибор
вернется к последнему активному режиму, а курсор – к позиции по
умолчанию, в то время как набор доступных подменю не
изменится.
