Инструкция по эксплуатации Nti minilyzer_ml1
Страница 14
ПРИМЕЧАНИЕ: И отображаемая кривая, и режим Mean/Min-Max можно
выбрать и после завершения записи развертки.
• Переместите курсор к полю "REC" и
нажмите
кнопку Enter
(
↵)
.
В
результате на графике откроется
диалоговое
окно,
в
котором
необходимо
ввести
продолжительность развертки (60
сек – 100 часов) и интервал записи (≥
1 сек). Обратите внимание, что число
сэмплов
должно
находиться
в
диапазоне от 60 до 1600.
• Для начала записи развертки
переместите курсор к полю «GO!» и
нажмите кнопку Enter
(
↵)
.
• Запись временной развертки автоматически останаливается
по истечении заданного срока. Запись может быть также остановлена
вручную нажатием кнопки Enter
(
↵)
, при курсоре на поле «REC».
• Для отображения средних (Mean) или мин./макс. (Min-Max) значений
записанной развертки, поместите курсор на соответствующее поле и
выберите необходимый режим при помощи кнопки
(
↵)
и курсорных
клавиш.
• Для более детального анализа выборок активируйте режим Arrow Mode:
поместите курсор на соответствующий символ и нажмите кнопку Enter
(
↵)
. Перемещайте указатель «Readout» к интересующим вас выборкам
при помощи курсорных клавиш
Í и Î
, или увеличивайте/уменьшайте
масштаб по оси Х при помощи курсорных клавиш
Ï и Ð
.
• Для изменения масштаба по оси Y поместите курсор на поле Zoom
Mode, нажмите кнопку Enter
(
↵)
и
- увеличивайте/уменьшайте масштаб курсорными клавишами
Ï и Ð
.
- Для «пролистывания» используйте курсорные клавиши
Í и Î
.
Последняя записанная кривая развертки сохраняется в памяти, даже
после выхода из режима. При повторном входе данная кривая снова
появится на экране, до тех пор, пока не начнется новое измерение.
ПРИМЕЧАНИЯ
При входе в режим развертки фильтр, бывший активным в ходе
записи предыдущей кривой, вновь активируется.
Если запись развертки прекратится из-за разрядки батарей,
записанные данные не будут потеряны.
При записи временной развертки функция автоматического
отключения питания Auto Power Off не действует.
1/3-октавный анализ спектра (3
rd
Octave)
На дисплее отображается частотный спектр сигнала, разделенный на 31
полосу в соответствии со стандартами IEC 1260, класс II и ANSI S1.11-
1976, класс II, в диапазоне от 50 Гц до 20 кГц.
Горизонтальный индикатор, расположенный под графиком спектра,
отображает RMS-уровень сигнала в полосе 20 Гц -20 кГц.
Для входа в режим анализа спектар активизируйте поле «3
rd
Oct» в
подменю измерительных функций.

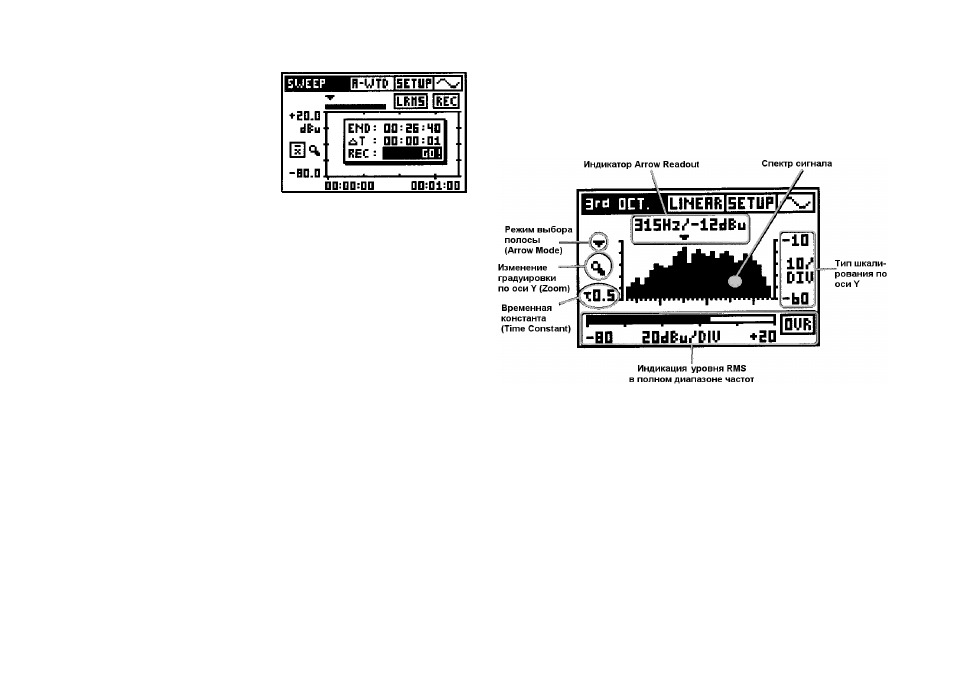

Рис.19 Дисплей в режиме 1/3-октавного анализа спектра
Для удобства в Minilyzer имеется 3 полезных лпции (подробное описание
в Таблице 1).
• В поле «Arrow Readout» отображается центральная частота и
уровень полосы под индикатором-стрелкой. Режим выбора полосы
переключается выделением поля Arrow Mode. В режиме «Auto»
стрелка автоматически встаёт над частотой с самым высоким
уровнем. В режиме «Manual» пользователь ставит стрелку над
нужной ему частотой.
• Поле Zoom позволяет изменить градуировку (чувствительность) оси
Y и просмотреть доступный диапазон.
• Выбор временной константы Time Constant влияет на скорость
реакции (усреднение) анализатора спектра.
ПРИМЕЧАНИЕ
В режиме 3
rd
Octave чувствительность входа Minilyzer
зафиксирована в диапазоне +20 dBu.
Рис. 18 Параметры временной
развёртки
