11 | Размеры и подключения F-NH
3
Тип компрессора F2 NH
3
Наконечник вала F2 NH
3

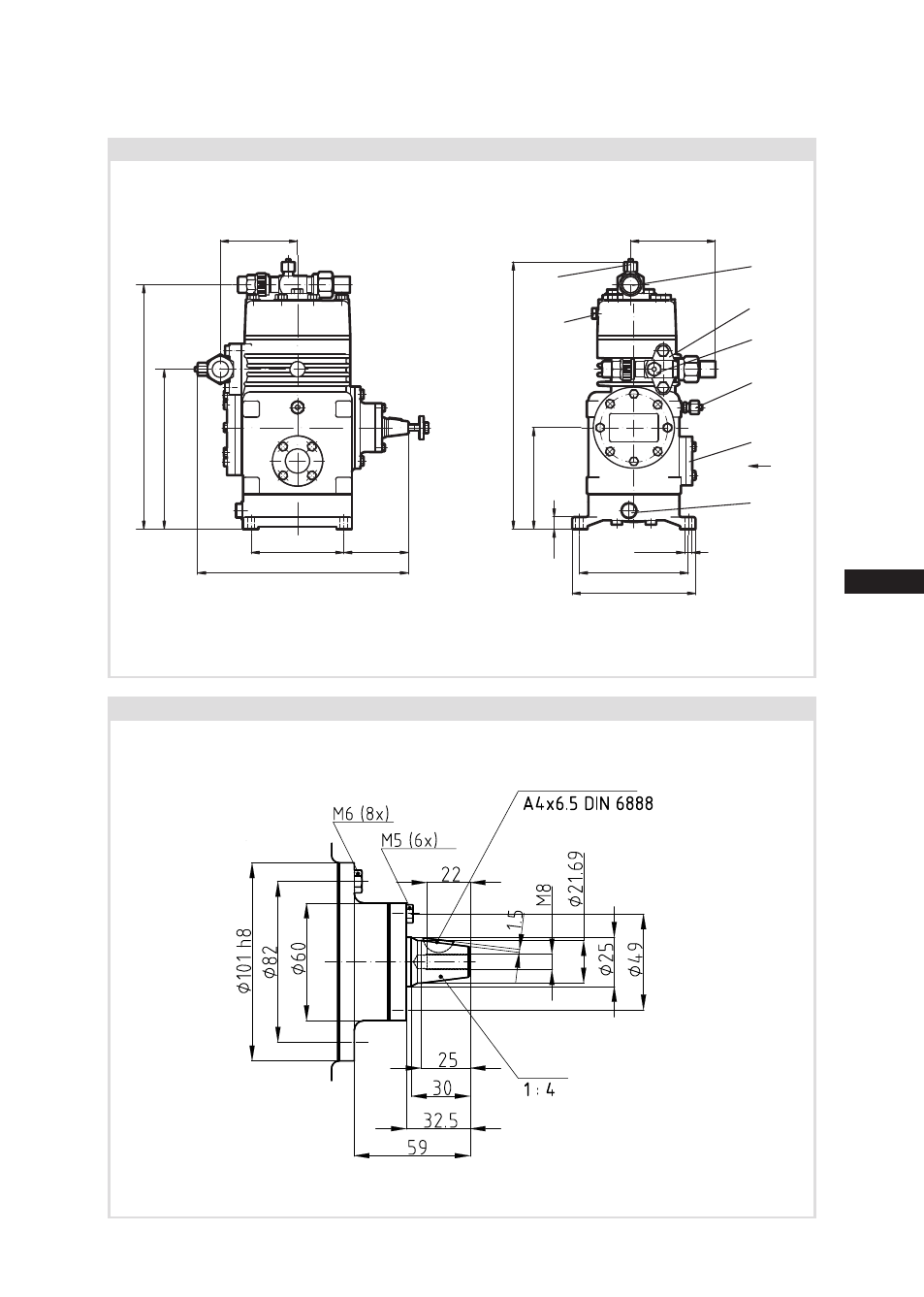

Рис. 36
Размеры в мм
Рис. 37
Размеры в мм
Размеры для вида X см. на странице 40
Сегментная
шпонка
Конус
4xØ9
134
152
15
123
ca.330
105
95
114
77
ca.265
300
195
B1
B/L
DV
SV
A1
H/D1
K
F/G
X
4xØ9
134
152
15
123
ca.330
105
95
114
77
ca.265
300
195
B1
B/L
DV
SV
A1
H/D1
K
F/G
X
