5 | Монтаж компрессора
5.1 Установка
Установка на ровную поверхность или раму с достаточной
несущей способностью.
Компрессор и приводной мотор должны принципиально
монтироваться на жесткой поверхности и предпочтительно
на общей фундаментной раме.
Площадка, на которой установлен компрессор, должна быть
достаточно большой для проведения работ по техническому
обслуживанию.
Предусмотрите достаточную вентиляцию для приводного
мотора.
Не эксплуатируйте в корродирующей, воспламеняющейся
среде, а также в среде с большим содержанием пыли или
паров.
ИНФОРМАЦИЯ! Новые компрессоры на заводе заполняются защитным
газом (3 бар, азот).
Поддерживайте это наполнение защитным газом
в компрессоре как можно дольше, не допускайте
попадания воздуха в компрессор.
Проверьте компрессор на отсутствие повреждений при
транспортировке перед началом работ.
Рис. 13
Рис. 14
Рис. 15
Рис. 11

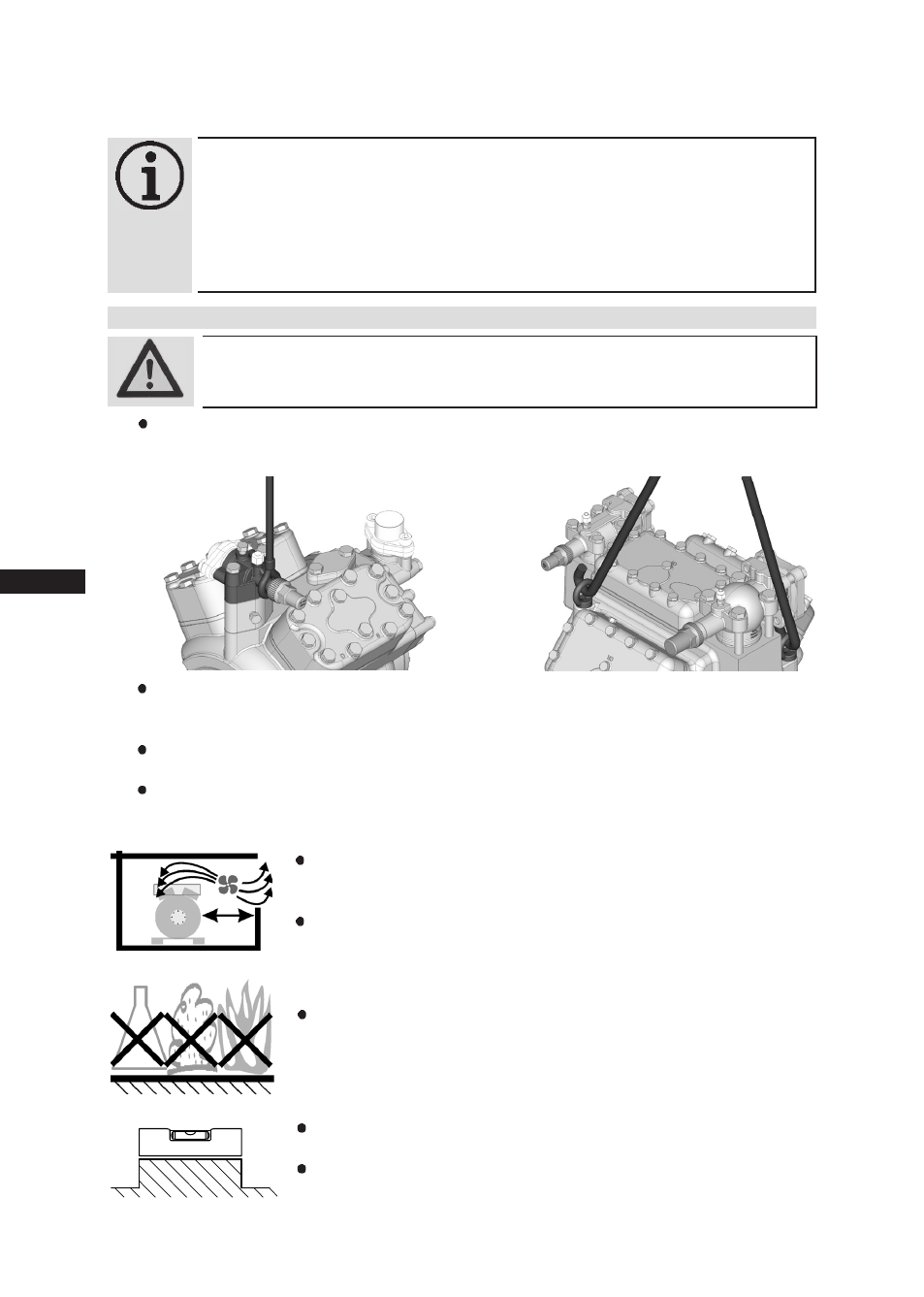

Возможность транспортировки и подвешивания на транспортной петле (рис. 12,
F14 - F16) или непосредственно у запорного вентиля на линии нагнетания
(рис. 11, F2 - F5).
ПРЕДУПРЕЖДЕНИЕ! Для транспортировки компрессора используйте
только подъемные устройства с достаточной
грузоподъемностью.
Установка пристраиваемых элементов (например, держателей труб, дополни-
тельных агрегатов и т.п.) на компрессоре допускается только после согласования
с фирмой Bock.
Установка на ровную поверхность или раму с достаточной несущей способно-
стью. Используйте все 4 точки крепления.
Правильная установка компрессора и монтаж ременного привода имеют решаю-
щее значение для комфортного хода, эксплуатационной надежности и долговеч-
ности компрессора.
