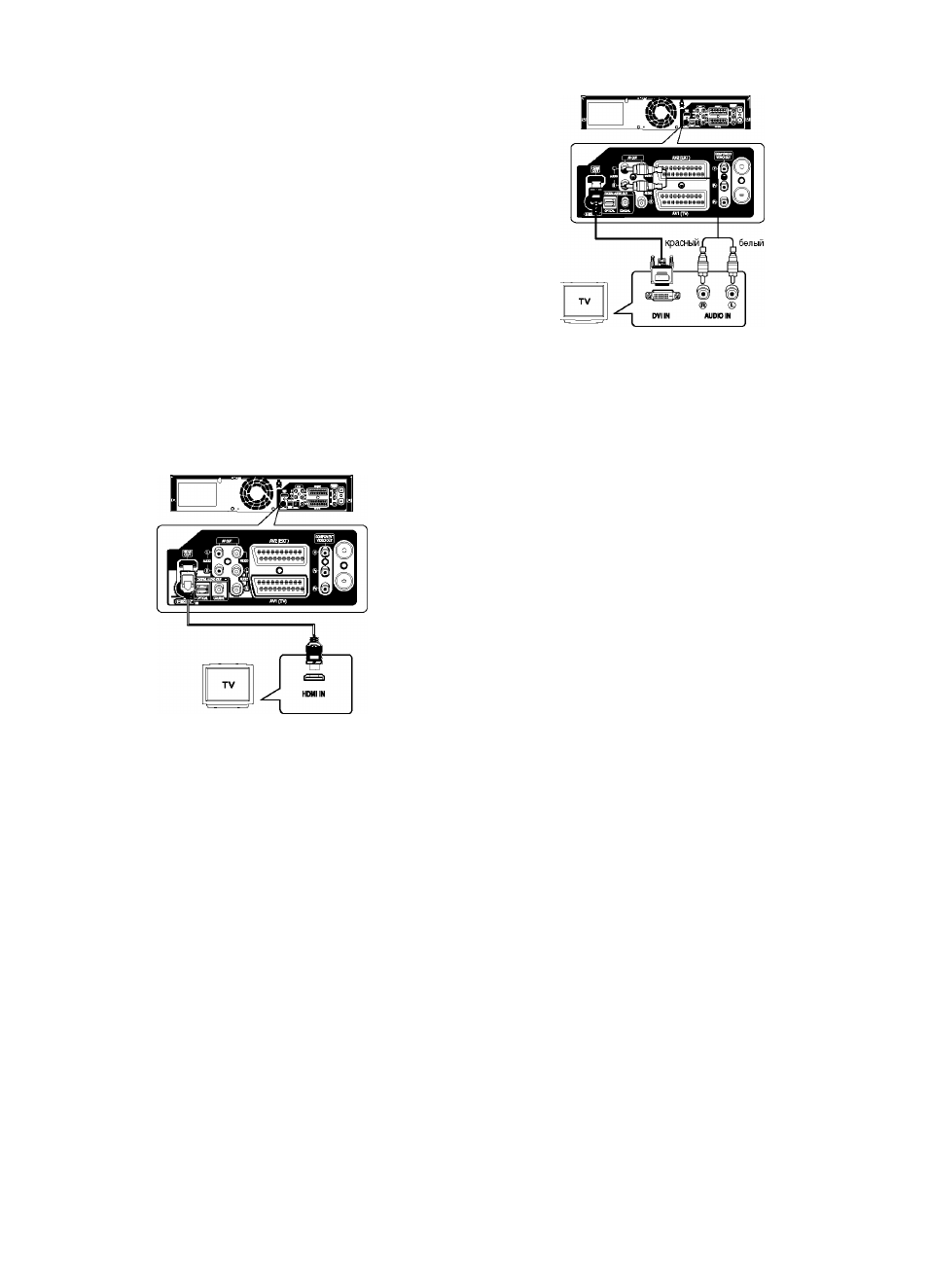

Подключение к ТВ
через гнездо HDMI/DVI
Если телевизор оснащен входом HDMI/DVI,
подсоедините кабель HDMI/DVI к телевизору. После
этого можно наслаждаться высококачественным
звуком и изображением..
I Случай 1 : Подключение к ТВ через
гнездо HDMI
• с помощью кабеля HDMI соедините гнездо
HDMI
OUT
на задней панели устройства записи DVD с
видеомагнитофоном с гнездом
HDMI IN
телевизора.
• Нажимайте кнопку переключения входного
сигнала на пульте дистанционного управления
телевизора до тех пор, пока на экране телевизора
не появится сигнал HDMI устройства записи DVD
с видеомагнитофоном.
I Случай 2 : Подключение к ТВ
через гнездо DVI
• с помощью кабеля адаптера DVI соедините
гнездо
HDMI OUT
на задней панели устройства
записи DVD с видеомагнитофоном с гнездом
DVI
IN
на телевизоре.
• с помощью аудиокабелей соедините гнезда
AUDIO (красное и белое) OUT
на задней панели
устройства записи DVD с видеомагнитофоном с
гнездами
AUDIO (красное и белое)
IN на
телевизоре. Включите устройство записи DVD с
видеомагнитофоном и телевизор.
• Нажимайте кнопку переключения входного
сигнала на пульте дистанционного управления
телевизора до тех пор, пока на экране телевизора
не появится сигнал DVI устройства записи DVD с
видеомагнитофоном.
Внимание
■Для просмотра через выход HDMI выберите для
цифрового аудиовыхода значение PCM. (см. стр. 31)
■В некоторых устройствах HDMI (TV/HDMI-ресивер) звук
может не поддерживаться. Если телевизор не
поддерживает Dolby digital/DTS, то при выборе для
параметра Цифровой выход значения Bitstream или при
выборе в меню Установка звукового сопровождения
значения DTS Вкл аудиовыход недоступен. В этом
случае установите для цифрового аудиовыхода
значение PCM или DTS Выкл.
20 - Русский язык
Ш
аИнформацию об изменении разрешения выхода
HDMI см. на стр. 32~33.
П
римеча
н
ие
|
Ий
11
ерфейс HDMI (High DeHniUon Multimedia Interface)
HDMI - это интерфейс, обеспечивающий
цифровую передачу видео- и аудиоданных через
один разъем. Поскольку HDMI создан на основе
d
V
i
,
он практически совместим с DVI.
Единственным различием между HDMI и DVI
является то, что HDMI поддерживает
многоканальный звук.
Через интерфейс HDMI устройство записи DVD с
видеомагнитофоном передает цифровой аудио- и
видеосигнал на телевизор, оснащенный входным
разъемом HDMI. На телевизоре отображается
четкое изображение.
■
Описание соединения HDMI
Разъем
HDM
i
- видеоданные без сжатия и данные
цифрового аудио
(LPC
m
или Bitstream).
- Несмотря на то, что для подключения к
устройству записи
DV
d
с видеомагнитофоном
используется кабель HDMI, на телевизор
выводится чистый цифровой сигнал.
- Если на экране отобразятся помехи в виде
снега, это значит, что телевизор не
поддерживает
h
D
c
P
(Highbandwidth Digital con
tent protection).
■
Зачем Samsung использует HDMI?
Для аналоговых телевизоров требуется
аналоговый видео- и аудиосигнал. Однако при
воспроизведении DVD-диска телевизор принимает
цифровой сигнал. Поэтому необходимо
использовать цифроаналоговый преобразователь
(в устройстве записи DVD с видеомагнитофоном)
или аналого-цифровой преобразователь (в
телевизоре). Во время преобразования сигнала
качество изображения ухудшается вследствие
шума и потерь сигнала. Технология HDMI лишена
этих недостатков, поскольку она не требует
использования цифроаналогового
преобразования сигнала и обеспечивает передачу
чистого цифрового сигнала от устройства записи
DVD с видеомагнитофоном к телевизору.
■
Что такое HDCP?
HDCP (High-bandwidth Digital Content Protection) -
это система защиты содержимого DVD-диска на
выходе HDMI от копирования. Система
обеспечивает безопасное соединение между
видеоисточником (компьютером, DVD-
проигрывателем и т.д.) aM устройством
отображения (телевизор, проектор и т.д).
Содержимое шифруется на источнике для
предотвращения неавторизованного копирования.
