Выбор способа подключения

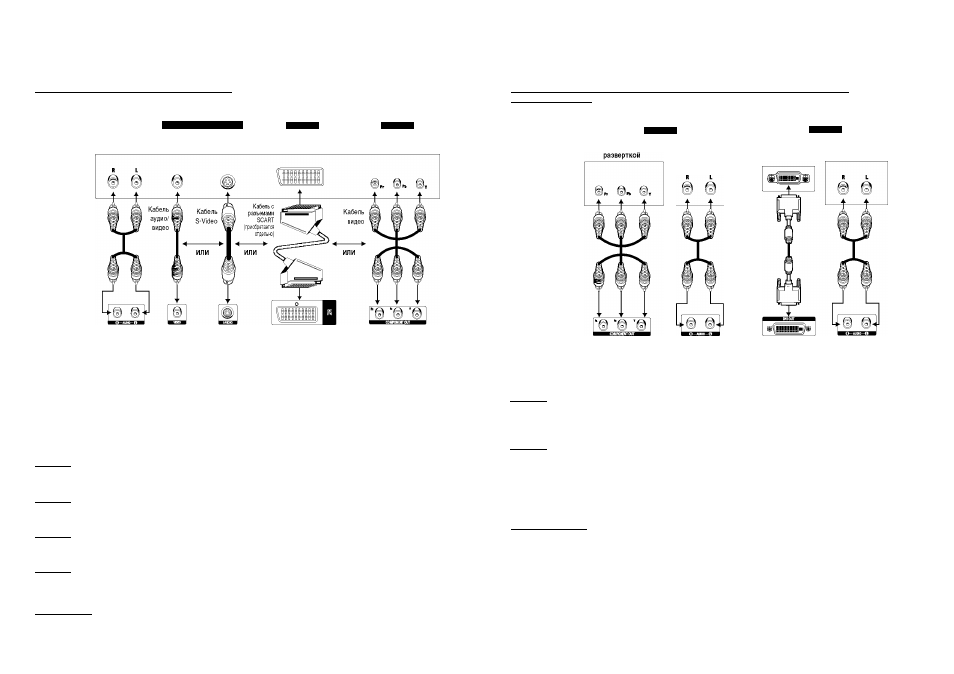

Соединение с телевизором (по видеосигналу)
Телевизор (обычный, широкоэкранный, проекционный, RGB, и т.п.)
Базовое
соединение по
аудио сигналу
Способ ^ И Способ 2
Видео S-Video
Гнездо SCART
Чересстрочная развертка
ТЕЛЕВИЗОР
DVD-
ПРОИГРЫВАТЕЛЬ
Входные
гнезда
Аудио
Выходное
гнездо
Видео
Гнездо
S-Video
Гнездо SCART
Гнезда
компонентного
видеосигнала
1. Подсоедините кабели с использованием желаемого способа.
2. Включите телевизор и DVD-проигрыватель.
3. Установите на вашем телевизоре правильный вход видеосигнала, нажимая кнопку
TV/VIDEO (см. стр. 38)
4. Выберите для проигрывателя видеовыход в соответствии с подсоединением кабелей.
Если вы воспользуетесь кнопкой VIDEO SEL. (Выбор видео), то легко можете изменять
видеовыход в режиме "Стоп" проигрывателя.
Способ 1
DVD-проигрыватель + телевизор с входным гнездом для видеосигнала
(B меню настроек необходимо выбрать видеовыход S-VidBo, CKAPT, Компонент видеовыход (4-CKAH).)
Способ 2
DVD-проигрыватель + телевизор с входным гнездом типа S-Video
(B меню настроек необходимо выбрать видеовыход S-Video.)
Способ 3
DVD-проигрыватель + телевизор с входным гнездом типа SCART (аудио и видеосигнала)
(B меню настроек необходимо выбрать видеовыход CKAPT.)
Способ 4
Проигрыватель DVD + телевизор с входными гнездами компонентного видеосигнала с чересстрочной разверткой.
(B меню настроек необходимо выбрать Компонент видеовыход (Ч-C
k
AH).)
ПРИМЕЧАНИЕ
• Когда в режиме "Стоп" вы нажимаете кнопку VIDEO SEL, режим Видеовыхода изменяется в
следующей последовательности.
(S-Video ^ Ч-CKAH ^ П-CKAH И DVI ^ CKAPT RGB ^ CKAPT VIDEO)
RUS-10
Выбор способа подключения

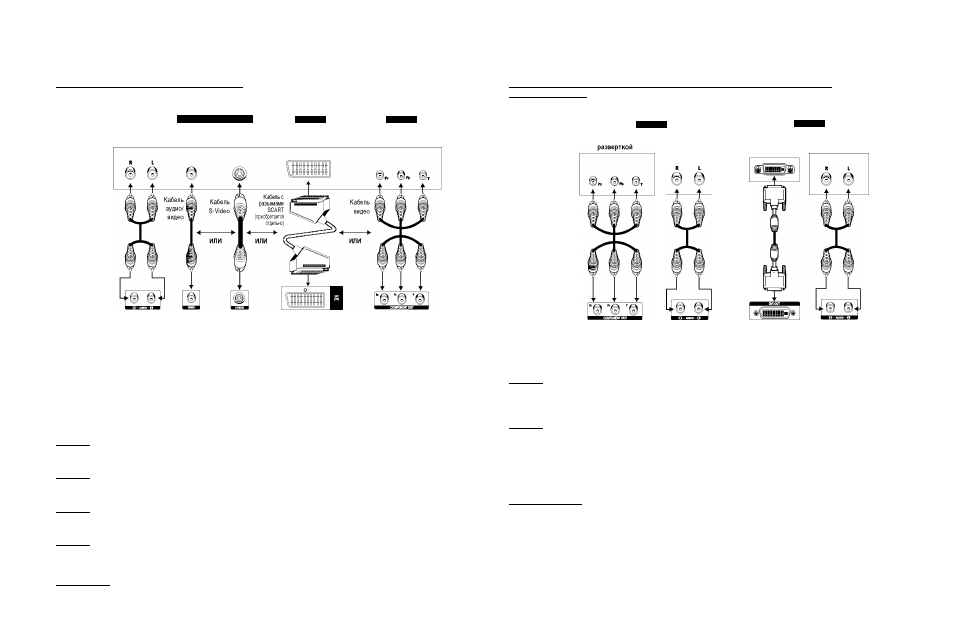

Подсоединение к телевизору (с прогрессивной разверткой, входом цифрового
видеосигнала ТВЧ)
Сигнал
С
п
р
ог
р
е
сс
и
в
но
й Базовое соединение Цифровой видеосигнал
ТЕЛЕВИЗОР
DVD-
ПРОИГРЫВАТЕЛЬ
по аудио сигналу
Гнезда компонентного
видеосигнала
Входные гнезда
Аудио
стандарта ТВЧ
Вход от ПК
Выход цифрового
видеосигнала
Входные гнезда
Аудио
Способ 1
Проигрыватель DVD + телевизор с входными гнездами компонентного видеосигнала с прогрессивной разверткой.
(В меню HACTP. ПОКАЗА для параметра Видеовыход должно быть выбрано состояние Компонент
(П-CKAH) & DVI).
Способ 2
DVD-проигрыватель + телевизор с разъемом DVI
• В зависимости от вашего телевизора, подключение по Способу 2 может отличаться от указанного на
рисунке.
(В меню HACTP. ПОКАЗА для параметра Видеовыход должно быть выбрано состояние Компонент
(П-CKAH) & DVI).
Важные замечания
• Обратитесь к руководству пользователя вашего телевизора, чтобы выяснить, поддерживает ли ваш
телевизор прогрессивную развертку. Если прогрессивная развертка поддерживается, то следуйте
инструкциям в руководстве пользователя по включению режима прогрессивной развертки через
систему меню телевизора.
• Когда для видеовыхода выбрана прогрессивная развертка, выходы не будут, CKAPT работать.
• Если вы хотите преобразовать сигнал на видеовыходе в сигнал с прогрессивной разверткой, выберите
в меню HACTP. ПОКАЗА состояние Компонент (П-СКАН) & DVI. Затем в течение 10 секунд измените
внешний вход телевизора на Компонентный (576p/480p) (Cм. стр. 35).
• Для удобного изменения видеовыхода в режиме “Cтоп” используйте кнопку VIDEO SEL. (Выбор видео)
(Cм. стр. 10)
• Обращайтесь к Инструкции для пользователя вашего телевизора.
