Установка системной платы – Инструкция по эксплуатации Dell OptiPlex FX160 (Late 2008)
Страница 37

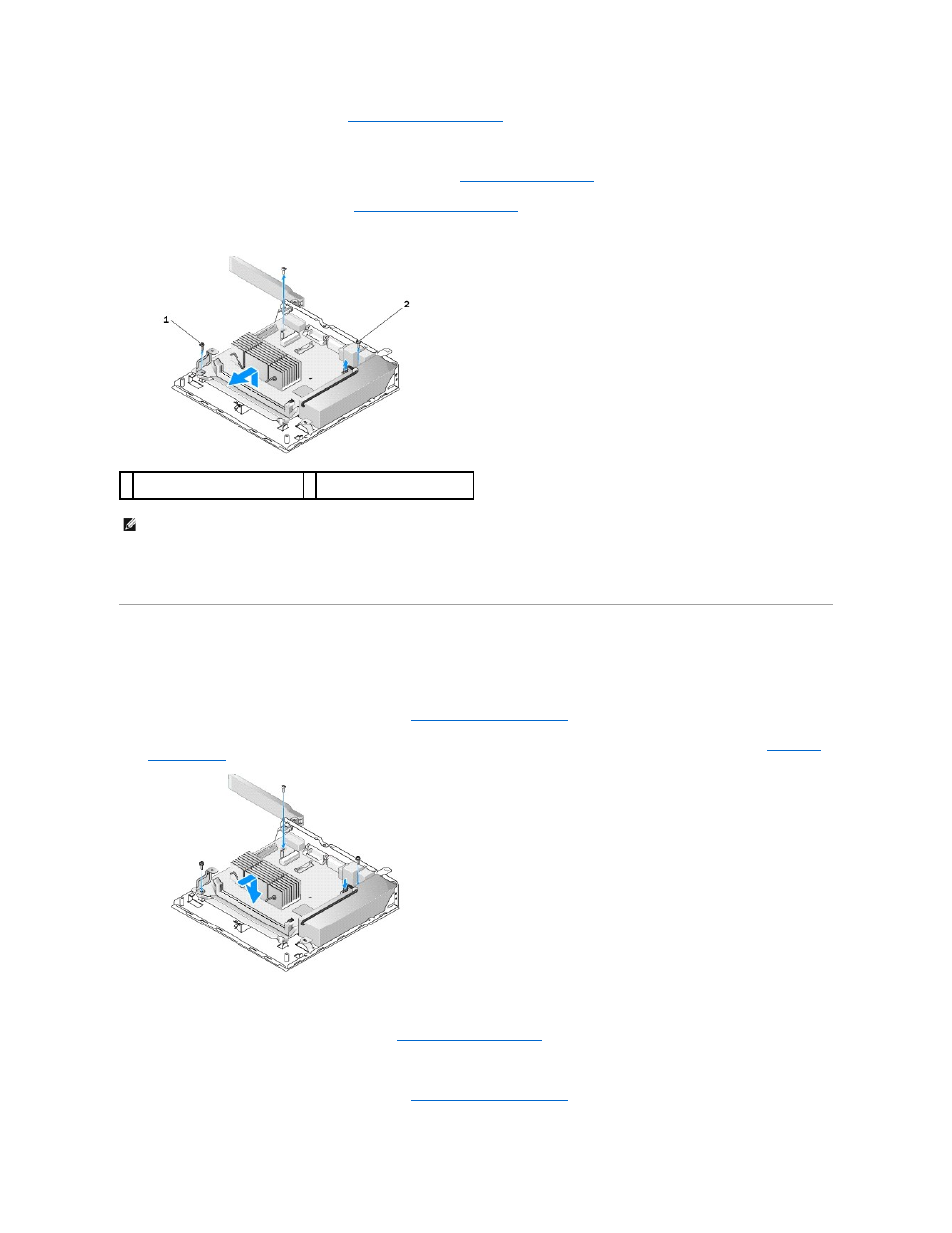

7.
Извлеките плату ввода
-вывода (см. раздел
Извлечение платы ввода
- вывода
).
8.
Отсоедините кабели платы ввода
-вывода от системной платы.
9.
Отсоедините разъем питания
12 В от системной платы (см. раздел
10.
Снимите направляющую кабеля
(см. раздел
Извлечение направляющей кабеля
).
11.
Выкрутите два винта
, расположенные на черных уголках системной платы, которые крепят плату к корпусу компьютера.
12.
Извлеките системную плату
, осторожно поднимая ее за переднюю сторону.
Установка системной платы
1.
Поместите системную плату в корпус под углом примерно
30 градусов, совмещая разъемы на задней стороне платы с высечками на задней плате
компьютера
, а затем опустите системную плату на место.
2.
Установите на место направляющую кабеля
(см. раздел
Установка направляющей кабеля
).
3.
4.
Подсоедините к системной плате кабель питания
12 В.
5.
Установите на место плату ввода
-вывода (см. раздел
Установка платы ввода
-вывода
).
6.
Подсоедините кабели платы ввода
-вывода к системной плате.
7.
Установите на место направляющую кабеля
(см. раздел
Установка направляющей кабеля
).
1 Винт крепления направляющей
кабеля
2 Винт крепления системной
платы
(2)
ПРИМЕЧАНИЕ
.
При снятии системной платы с корпуса теплоотводная прокладка
, располагающаяся между корпусом и процессором, может
препятствовать свободному извлечению системной платы
. Возможно, вам потребуется нарушить сцепление между прокладкой и нижней частью
системной платы
. Оставьте прокладку на корпусе.
