Внутренняя плата беспроводной сети - извлечение – Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 60
Чтобы установить плату
, выполните следующее.
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Если она установлена
, извлеките заглушку, закрывающую отверстие в задней панели для разъема внешней антенны Wi-Fi.
3.
Найдите разъем платы беспроводной сети на системной плате
(смотрите раздел
Компоненты системной платы
).
4.
Поместите разъем платы беспроводной сети прямо над разъемом системной платы
, чтобы край платы с кабелем был обращен к задней части
шасси
.
5.
Вставьте разъем платы беспроводной сети в разъем на системной плате
, чтобы зажим платы вошел в зацепление с металлической петлей на
боковой поверхности шасси и надежно удерживал плату на месте
.
6.
Проложите кабель платы беспроводной сети через направляющие наверху блока радиатора
, вдоль пучка кабелей проводки передней панели и
через кабельный хомут на боку блока питания
.
7.
Извлеките заглушку на задней панели
, куда устанавливается внешний разъем для антенны Wi-Fi.
8.
Поместите разъем внешней антенны на конце кабеля платы беспроводной сети в отверстие для разъема антенны в задней панели
, чтобы
зацепы на передней пластине разъема вошли в отверстие
, а изогнутый конец передней пластины разъема был обращен в обратную сторону от
блока питания
.
9.
Слегка сдвиньте разъем вбок вдоль задней панели
, чтобы зацепы на передней пластине разъема закрепили разъем на задней панели.
10.
Подсоедините внешнюю антенну
Wi-Fi к разъему кабеля платы беспроводной сети.
11.
Выполните процедуру в разделе
После работы с компьютером
.
12.
Перезапустите компьютер
. Установите программное обеспечение беспроводного устройства необходимым образом для поддержки
беспроводной сети
.
Внутренняя плата беспроводной сети
- Извлечение
Чтобы извлечь внутреннюю плату беспроводной сети
, выполните следующее.
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Отсоедините внешнюю антенну
Wi-Fi от разъема на задней панели компьютера.
3 разъем внешней антенны Wi-Fi
4
защелка зажима платы
5 зажим платы

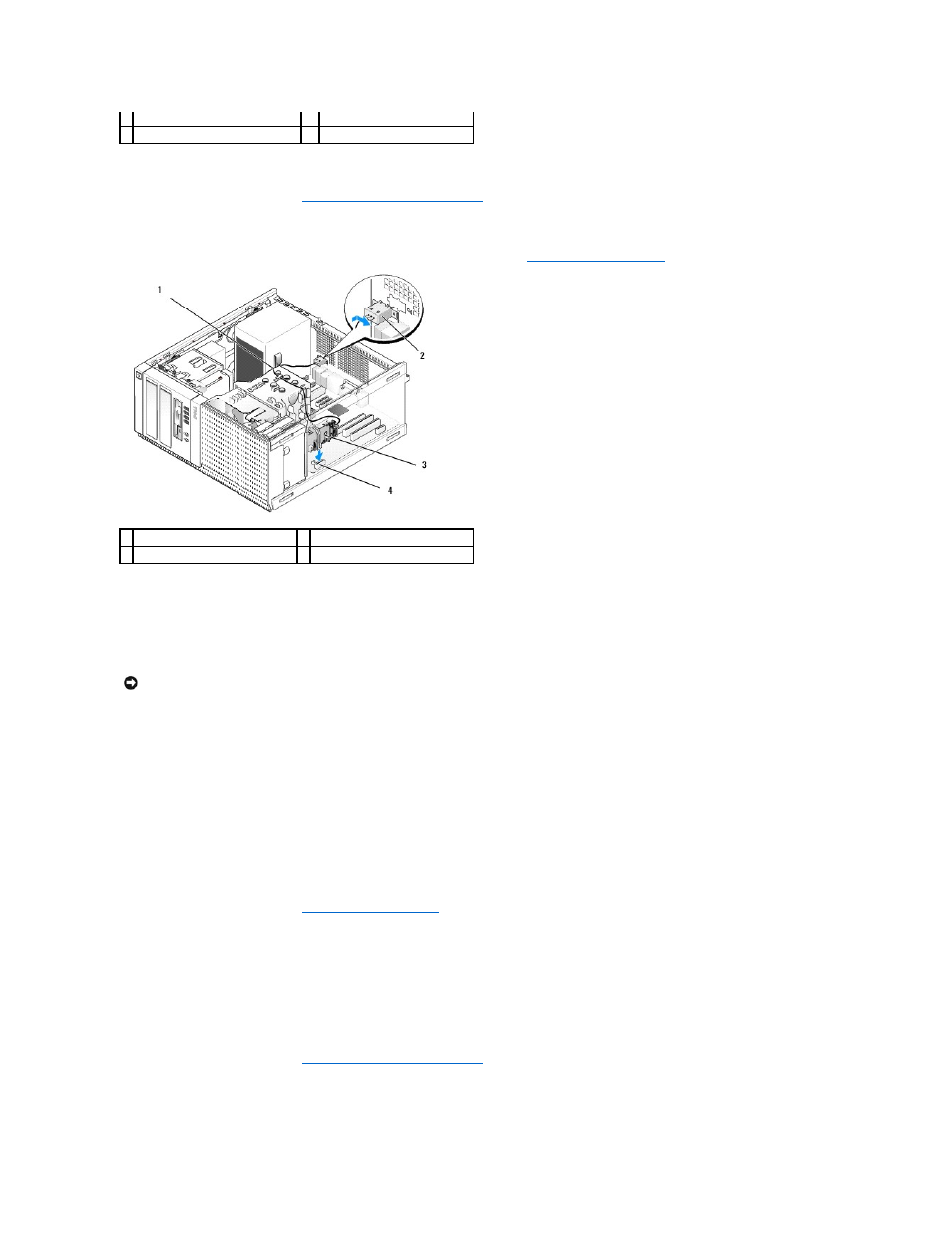

1 кабель платы беспроводной сети 2 разъем внешней антенны Wi-Fi
3 плата беспроводной сети в сборе 4 разъем платы беспроводной сети
ВНИМАНИЕ
.
Прокладывая кабель платы беспроводной сети через шасси
, избегайте сильных изгибов. Это может привести к ухудшению
качества сигнала
.
