Заглушки отсека дисков и дисководов – Инструкция по эксплуатации Dell OptiPlex 960 (Late 2008)
Страница 26

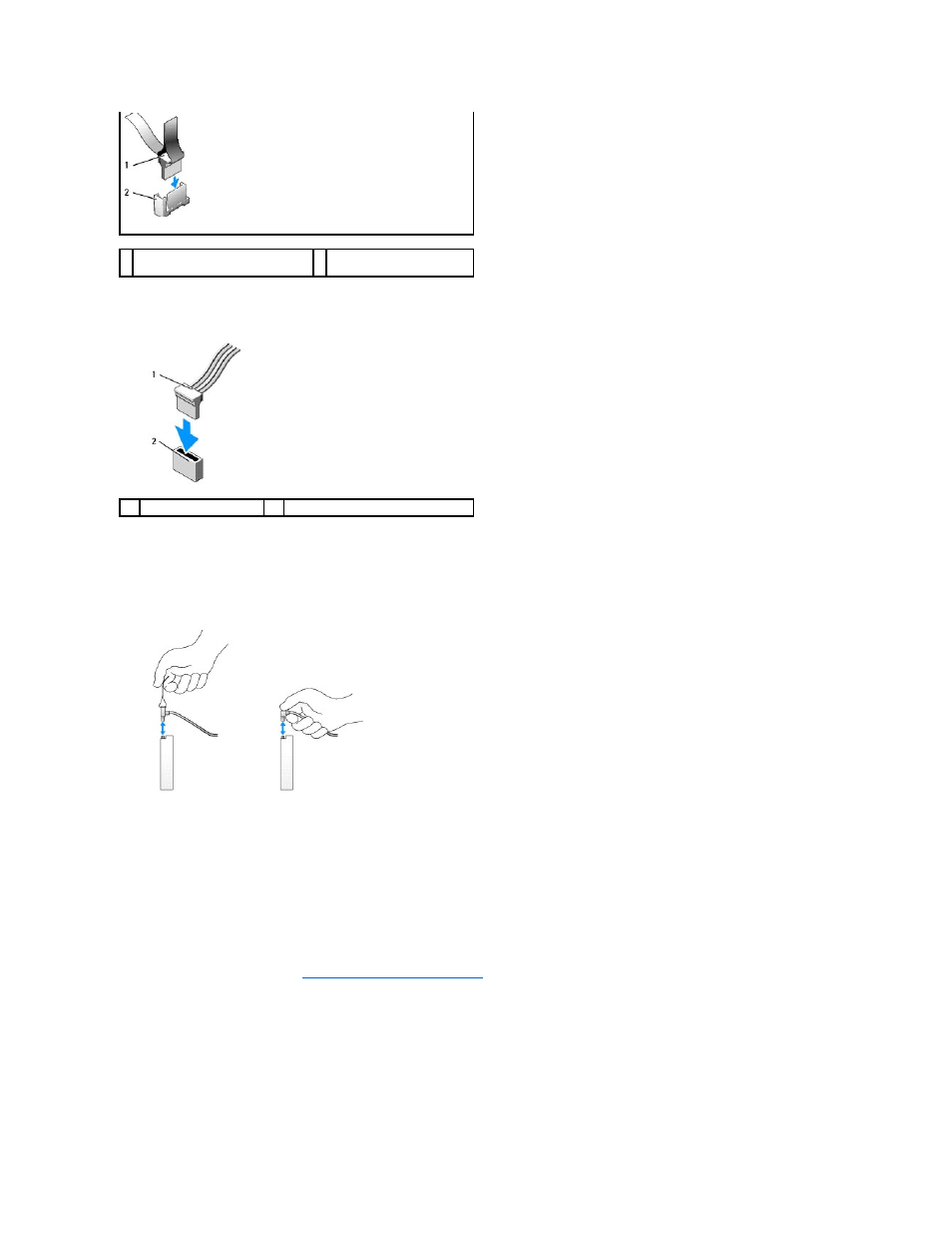

Разъемы кабеля питания
Подсоединение и отсоединение кабелей дисков и дисководов
При отсоединении кабеля с язычком
, возьмитесь за цветной язычок и потяните за него, чтобы отсоединить разъем.
Отсоединяя и подсоединяя кабель без язычка
, держите его за черный разъем на каждом конце.
Заглушки отсека дисков и дисководов
Компьютер поставляется с пластмассовой заглушкой с винтами с буртиками и металлической заглушкой
.
Извлечение заглушек отсека дисков и дисководов
При установке нового диска или дисковода выполните следующее
.
1.
Выполните процедуру в разделе
Перед началом работы с компьютером
.
2.
Нажмите на фиксатор заглушки с внутренней стороны лицевой панели
, чтобы высвободить заглушку отсека дисков и дисководов. Снимите
заглушку отсека дисков и дисководов с передней стороны лицевой панели
.
1 разъем интерфейсного кабеля
данных
2 разъем интерфейса по
данным
1
кабель питания
2
входной разъем питания
