Вентилятор блока MXM (приобретается дополнительно)
Руководство по обслуживанию Dell™ Inspiron™ One 2305/2310
Снятие вентилятора блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите заднюю крышку
(см. раздел
Снятие задней крышки
).
3.
Выполните инструкции с
шаг
2
по
шаг
5
в
Снятие передней подставки
.
4.
Снимите экран системной платы
(см. раздел
Снятие экрана системной платы
).
5.
Отсоедините кабель вентилятора блока
MXM от разъема на системной плате (MXM FAN).
6.
Выверните два винта
, которыми вентилятор блока MXM крепится к шестигранным винтам.
7.
Осторожно снимите серебряную фольгу с радиатора блока
MXM.
8.
Поднимите вентилятор блока
MXM вместе с кабелем и снимите с системной платы.
Установка вентилятора блока
MXM
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите отверстия для винтов на вентиляторе блока
MXM и на шестигранных винтах.
3.
Наложите серебряную фольгу на радиатор блока
MXM.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ПРИМЕЧАНИЕ
.

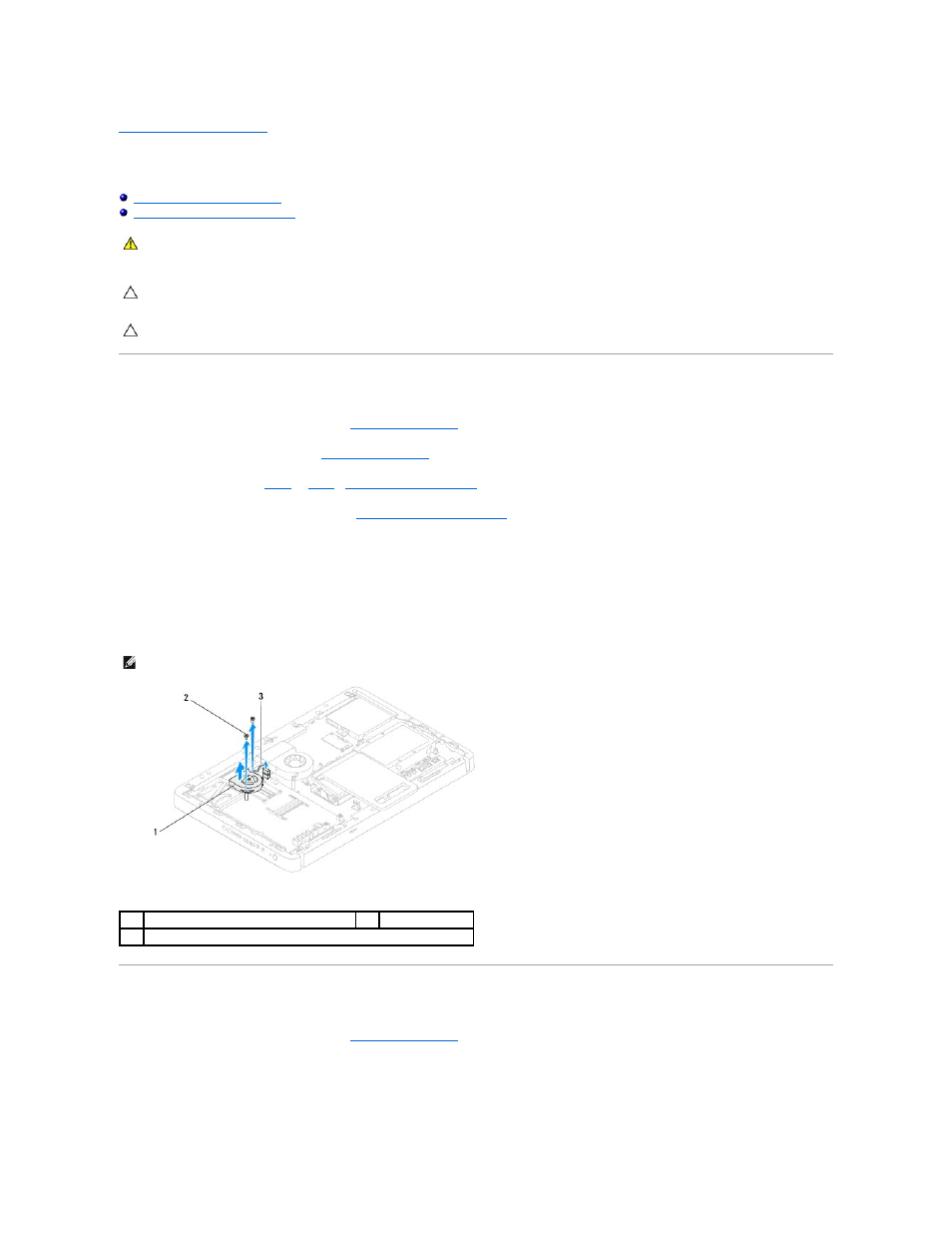

Внешний вид системной платы может быть разным в зависимости от модели компьютера
.
1
вентилятор блока
MXM
2
винты
(2)
3
кабель вентилятора блока
MXM
