Страница 26
Установка лицевой панели
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите на место плату
Bluetooth (см. раздел
Установка платы
Bluetooth
).
3.
Установите на место ИК
-плату (см. раздел
Установка ИК
-платы
).
4.
Установите на место модуль камеры
(см. раздел
Установка модуля камеры
).
5.
Протяните кабели камеры
, ИК-платы и платы Bluetooth через отверстия в корпусе.
6.
Совместите лицевую панель
, наложив ее поверх панели дисплея, и осторожно надавите на нее, чтобы она встала на место со щелчком.
7.
Переверните компьютер
.
8.
Убедитесь
, что три выступа на панели дисплея вставлены в пазы корпуса до щелчка.
9.
Проложите кабели камеры
, ИК-платы и платы Bluetooth по направляющим желобкам.
10.
Прикрепите серебряную фольгу
, которой модуль камеры крепится к корпусу.
11.
Вверните
18 винтов, которыми лицевая панель дисплея крепится к корпусу.
12.
Установите среднюю крышку
(см. раздел
Установка средней рамы
).
13.
Установите системную плату
(см. раздел
Установка системной платы
).
14.
Установите на место
AV-плату (см. раздел
Установка аудио
/видеокарты (AV)
).
15.
Подключите компьютер и периферийные устройства к сети питания и включите их
.
Панель дисплея

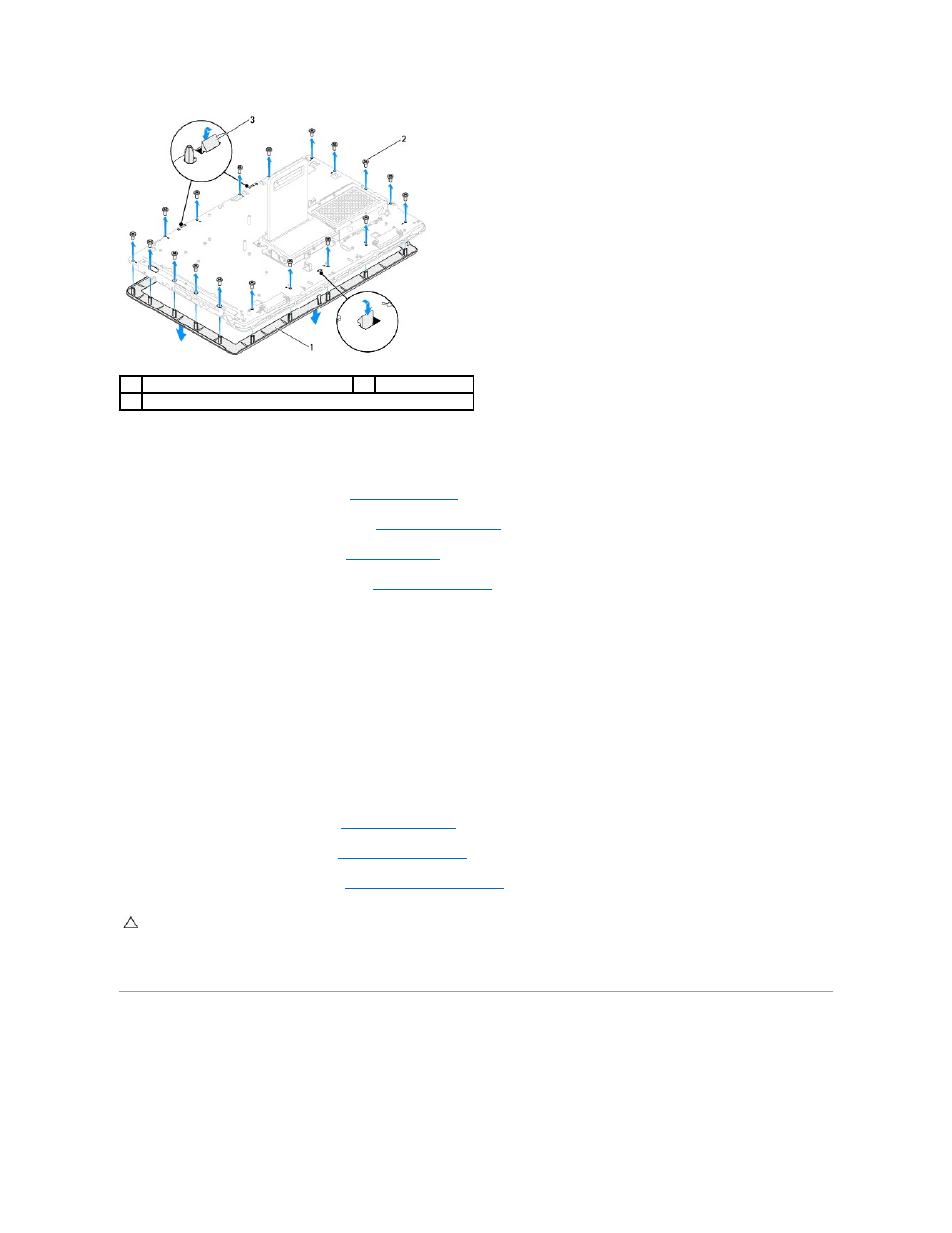

Снятие панели дисплея
1
лицевая панель дисплея
2
винты
(18)
3
выступы
(3)
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно
внутри корпуса
. В противном случае можно повредить компьютер.
