Извлечение
системной платы
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) крепление VESA
d) экран системной платы
e) модуль памяти
f) оптический дисковод
g) жесткий диск
h) радиатор в сборе
i) блок питания
j) экран платы ввода-вывода
k) плату преобразователя
l) вентилятор блока питания
3.
Отсоедините
все кабели, подключенные к системной плате.
4.

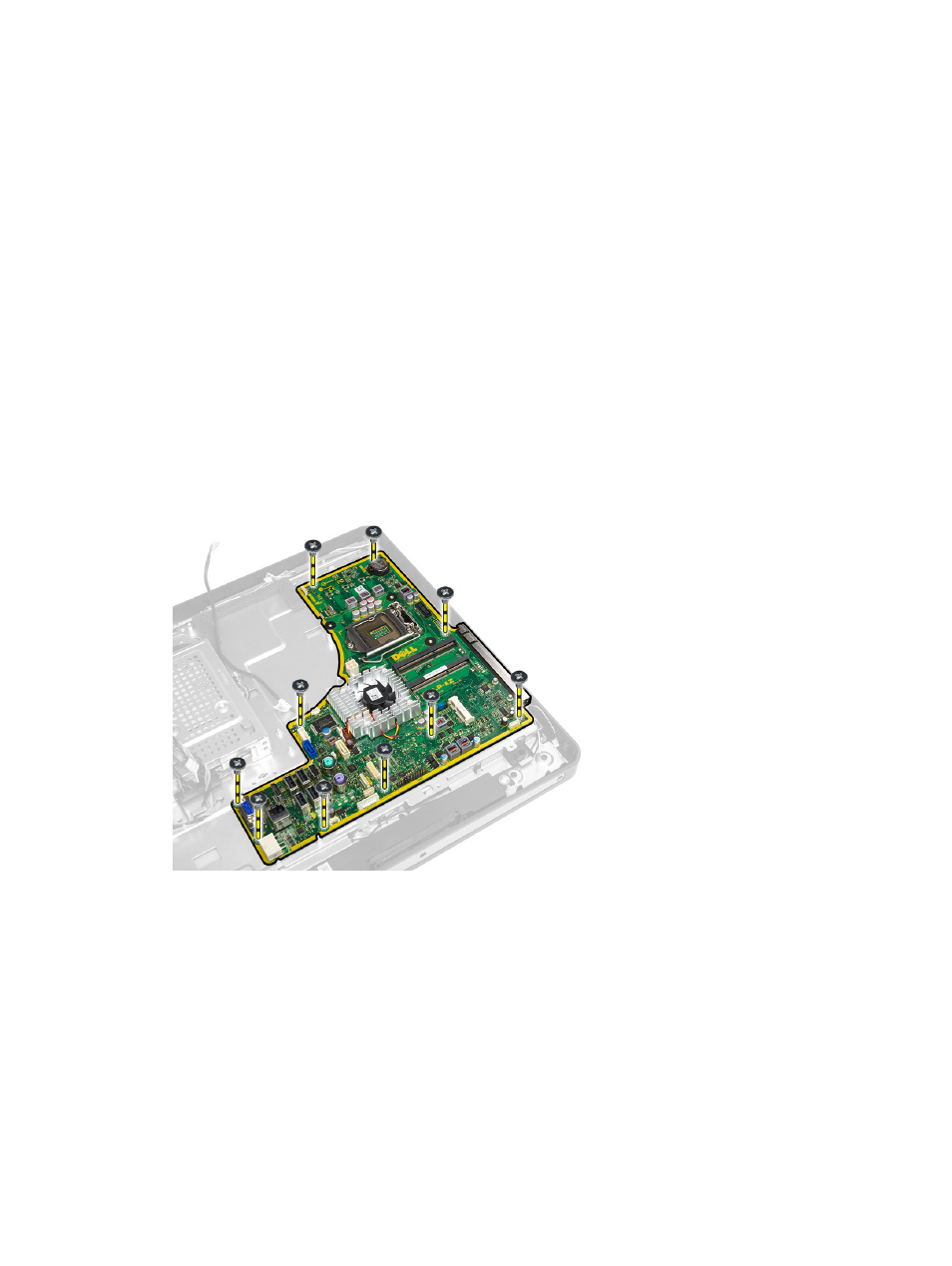

Выверните
винты, которыми системная плата крепится к компьютеру.
5.
Приподнимите
системную плату и извлеките из корпуса компьютера.
Компоновка
системной платы
На
изображении ниже приведена компоновка системной платы компьютера.
33
