Установка экрана платы ввода-вывода, Извлечение блока питания, Установка – Инструкция по эксплуатации Dell OptiPlex 9020 All In One (Mid 2013)
Страница 29: Экрана платы ввода-вывода, Извлечение, Блока питания, Установка экрана платы ввода - вывода
Установка
экрана платы ввода-вывода
1.
Подключите
кабель разъема питания к системной плате.
2.
Установите
экран панели ввода-вывода на компьютер.
3.
Установите
разъем питания и прикрепите его к гнезду. Затяните винты, которыми экран панели ввода-
вывода
крепится к корпусу компьютера.
4.
Затяните
винты, которыми разъем питания крепится к экрану панели ввода-вывода.
5.
Установите
панель ввода-вывода в компьютер.
6.
Установите
:
a) вентилятор блока питания
b) экран системной платы
c) крепление VESA
d) заднюю крышку
e) стойку VESA
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
блока питания
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) крепление VESA
d) экран системной платы
e) экран платы ввода-вывода
f) вентилятор блока питания

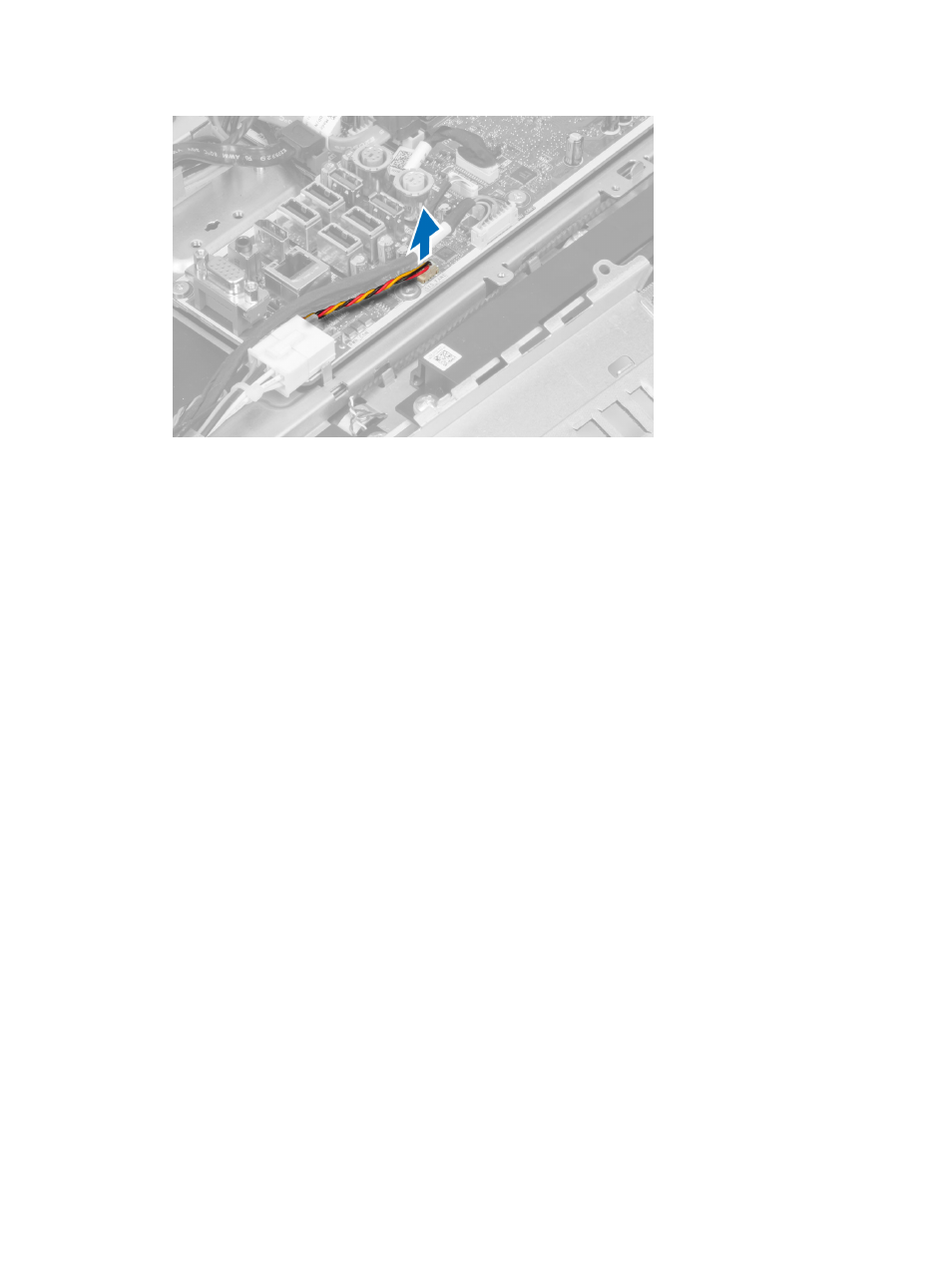

3.
Отсоедините
кабель блока питания от системной платы. Высвободите кабель из зацепов на корпусе
компьютера
.
29
