Инструкция по эксплуатации Dell Inspiron 1210 (Late 2008)
Страница 26
7.
Отсоедините кабель платы
Bluetooth, кабель сенсорной панели и кабель платы кнопки питания от соответствующих разъемов на системной
плате
.
8.
Начиная с верхней части упора для рук
, пальцами отсоедините его от основания компьютера, приподнимая внутреннюю сторону упора для рук
и одновременно надавливая на внешнюю сторону
.
9.
Чтобы заменить упор для рук
, проложите антенные кабели и кабель дисплея вдоль направляющих.
10.
Подсоедините антенные кабели к мини
-плате.
11.
Подсоедините кабель платы
Bluetooth, кабель сенсорной панели, кабель кнопки питания и кабель динамика к соответствующим разъемам на
системной плате
.
12.
Совместите упор для рук с основанием компьютера и аккуратно защелкните его
.
13.
Переверните компьютер и вверните
16 винтов M2,5 x 5 мм обратно в основание компьютера.
14.
Установите клавиатуру на место
. Смотрите раздел
Замена клавиатуры
.
15.
Установите крышку на место
. Смотрите раздел
Замена крышки шарнира
.
16.
Задвиньте аккумулятор в отсек до щелчка и установите защелку фиксатора аккумулятора в положение
"закрыто".
Назад на страницу Содержания

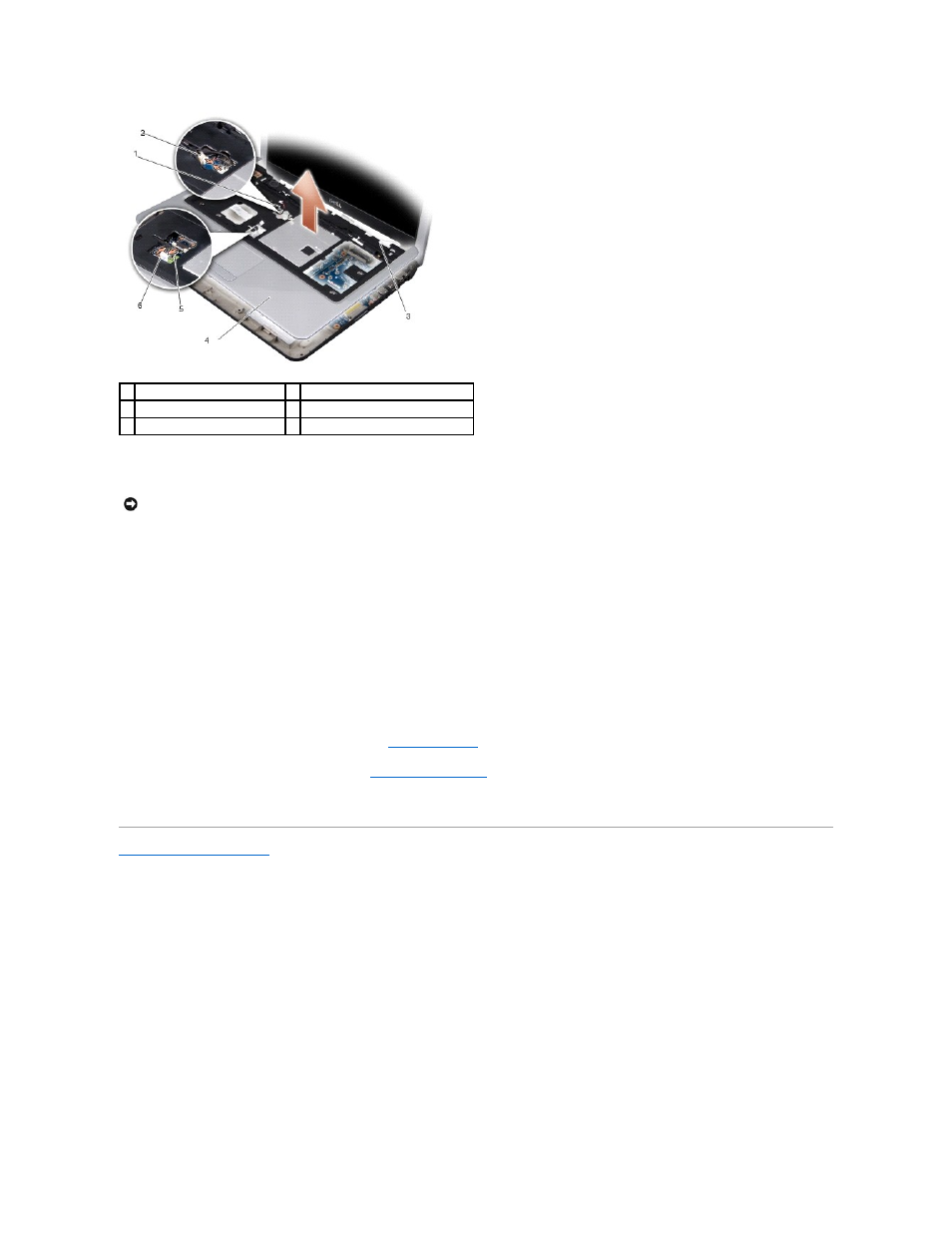

1 кабель динамика
2 кабель платы кнопки питания
3 антенные кабели (2)
4 упор для рук
5 кабель сенсорной панели
6 кабель платы Bluetooth
ВНИМАНИЕ
:
Осторожно отсоедините упор для рук от основания компьютера
, чтобы не повредить упор для рук.
