7.
Чтобы установить на место дисплей в сборе
, подведите и подсоедините кабель дисплея к соответствующему разъему на системной плате.
8.
Подведите и подсоедините кабель камеры и
LVDS "2-в-1" к соответствующему разъему на системной плате.
9.
Вверните обратно четыре винта
M2,5 x 3 мм на обеих сторонах дисплея в сборе.
10.
Установите на место упор для рук
. Смотрите раздел
Замена упора для рук
.
11.
Задвиньте аккумулятор в отсек до щелчка и установите защелку фиксатора аккумулятора в положение
"закрыто".

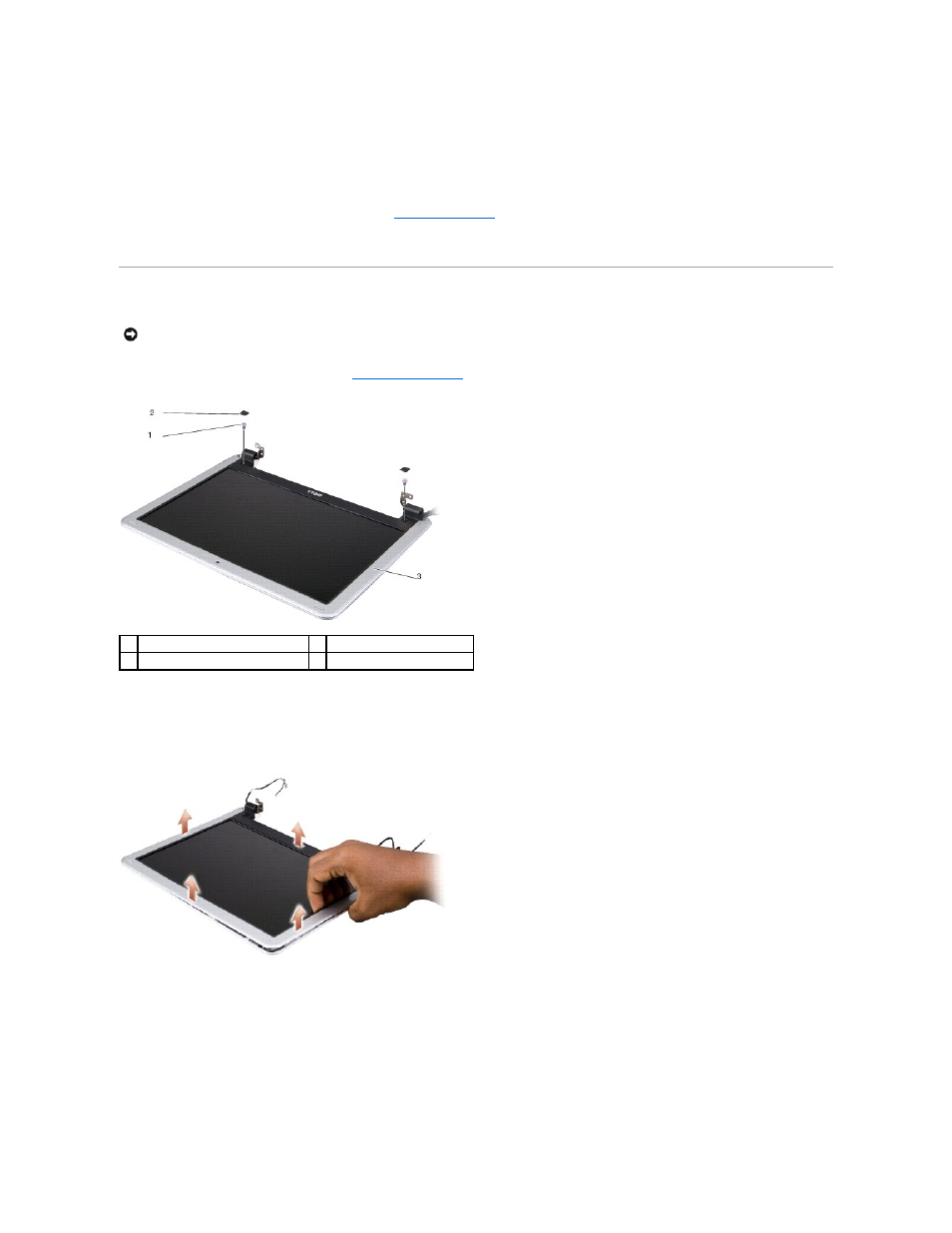

Обратная установка лицевой панели
1.
Снимите дисплей в сборе
).
2.
Извлеките два резиновых упора в нижней части лицевой панели на каждой стороне
.
3.
Выверните два винта
M2,5 x 5 мм в нижней части лицевой панели на каждой стороне.
4.
Кончиками пальцев осторожно приподнимите внутренний край лицевой панели
.
5.
Снимите лицевую панель
.
6.
Чтобы установить на место лицевую панель
, совместите ее с панелью дисплея и осторожно вставьте на место.
7.
Вверните два винта
M2,5 x 5 мм в нижней части лицевой панели на каждой стороне.
ВНИМАНИЕ
:
Лицевая панель является крайне хрупкой
. Соблюдайте осторожность при снятии лицевой панели во избежание ее повреждения.
1
винты
M2,5 x 5 мм (2)
2
резиновые упоры
(2)
3
лицевая панель дисплея
