Страница 8: Pci/pci, Express
6.
При установке платы
PCI Express в разъем для 16-канальной платы расположите плату так, чтобы выровнять зажимное гнездо с зажимом.
7.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата плотно встала на место.
8.
Установите фиксирующую скобу платы
(см.
Установка фиксирующей скобы платы
9.
Подключите все кабели
, которые должны быть подсоединены к плате.
Информацию о кабельных подключениях платы смотрите в прилагаемой к ней документации
.
10.
Установите крышку компьютера
, подключите компьютер и устройства к электросети и включите их.
11.
Порядок установки описан в разделе
Конфигурирование компьютера после извлечения или установки платы
Конфигурирование компьютера после извлечения или установки платы
PCI/PCI
Express

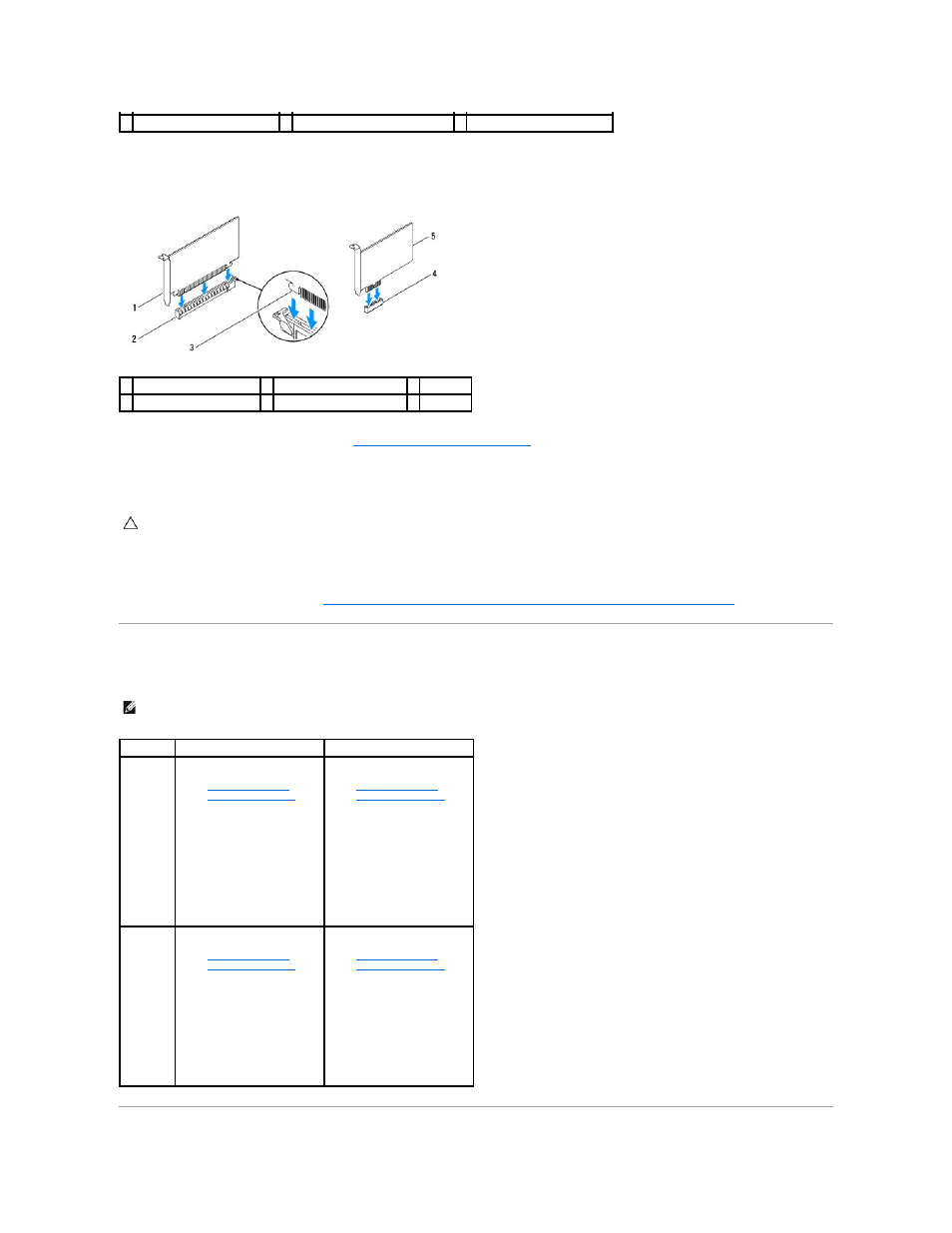

4 направляющая выравнивания 5 заглушка в слоте
6 заглушка, не попавшая в слот
1 плата PCI Express x16
2 слот платы PCI Express x16 3 фиксатор
4 слот платы PCI Express x1 5 плата PCI Express x1
ВНИМАНИЕ
:
Не укладывайте кабели поверх плат или за ними
. Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования
.
ПРИМЕЧАНИЕ
:
Информацию о расположении внешних разъемов смотрите в Руководстве по установке
. Информацию по установке драйверов и
программного обеспечения для платы смотрите в прилагаемой к ней документации
.
Установлена
Извлечена
Звуковая
плата
1.
Войдите в программу
настройки системы
(см.
Вход в программу
настройки системы
).
2.
Перейдите к пункту
Onboard Audio
Controller (Звуковой
контроллер на плате
) и
измените настройку на
Disabled (Выключено).
3.
Подсоедините внешние
звуковые устройства к
разъемам звуковой
платы
.
1.
Войдите в программу
настройки системы
(см.
Вход в программу
настройки системы
).
2.
Перейдите к пункту
Onboard Audio
Controller (Звуковой
контроллер на плате
) и
измените настройку на
Enabled (Включено).
3.
Подсоедините
внешние звуковые
устройства к разъемам
на задней панели
компьютера
.
Сетевая
плата
1.
Войдите в программу
настройки системы
(см.
Вход в программу
настройки системы
).
2.
Перейдите к пункту
Onboard LAN Controller
(Контроллер LAN на
плате
) и измените
настройку на
Disabled
(Выключено).
3.
Подсоедините сетевой
кабель к разъему
сетевой платы
.
1.
Войдите в программу
настройки системы
(см.
Вход в программу
настройки системы
).
2.
Перейдите к пункту
Onboard LAN Controller
(Контроллер LAN на
плате
) и измените
настройку на
Enabled
(Включено).
3.
Подсоедините сетевой
кабель к встроенному
разъему локальной
сети
.
