3.
Снимите фиксирующую скобу платы
(см.
Снятие фиксирующей скобы платы
).
4.
При необходимости отсоедините от платы все подключенные кабели
.
l
При работе с платой
PCI или PCI Express x1 возьмите ее за верхние углы и освободите из разъема.
l
При работе с платой
PCI Express x16 надавите на механизм фиксации, возьмите ее за верхние углы и освободите из разъема.
5.
Если устанавливать другую плату не планируется
, установите в пустое отверстие для платы заглушку.
6.
Установите фиксирующую скобу платы
(см.
Установка фиксирующей скобы платы
7.
Установите крышку компьютера
, подключите компьютер и устройства к электросети и включите их.
8.
Удалите драйвер платы из операционной системы
.
9.
Информацию о завершении процедуры извлечения см
Конфигурирование компьютера после извлечения или установки платы
Установка плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите фиксирующую скобу платы
(см.
Снятие фиксирующей скобы платы
).
4.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
5.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата плотно встала на место.

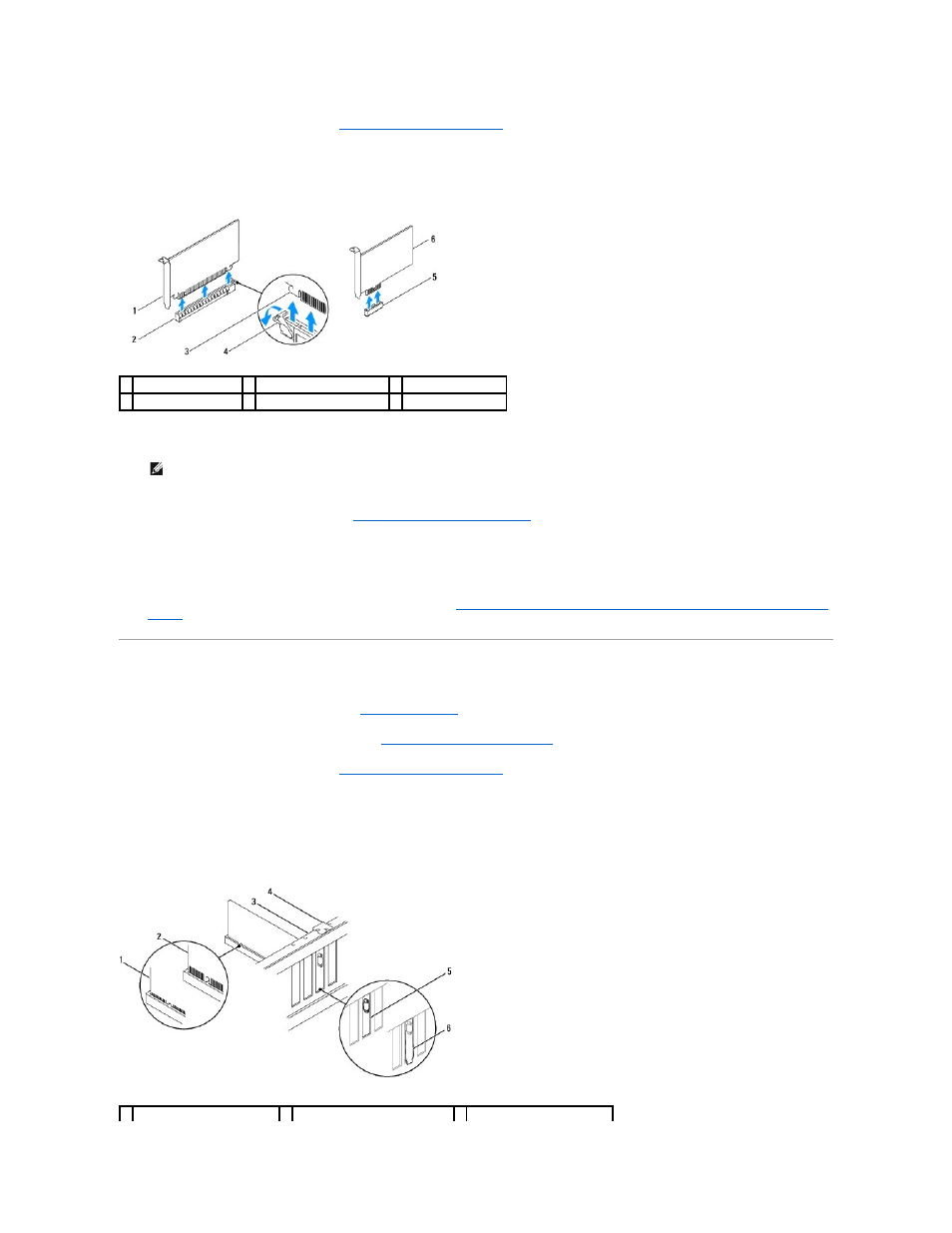

1 плата PCI Express x16 2 слот платы PCI Express x16 3 фиксатор
4 механизм фиксации
5 слот платы PCI Express x1
6 плата PCI Express x1
ПРИМЕЧАНИЕ
:
Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками
. Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.
1 полностью вставленная плата 2 не полностью вставленная плата 3 установочная планка
