Установка термостата – Инструкция по эксплуатации L.B. White AD 100
Страница 13
12
Для установки комплекта термостата прямого
подключения на блоке управления обогревателя:
1. Установка и подключение термостата к проводке
должны осуществляться электриком или другим
квалифицированным лицом.
2. Для термостата необходимо использовать кабель
cоответствующего калибра, трехжильный, с
заземляющей жилой.
3. Отключите коричневый и белый провода от 6-
проводной клеммной колодки контроллера
розжига. Подсоедините проводку термостата
между двумя этими проводами. Подключение
проводки термостата показано на общей
электросхеме обогревателя.
4. После подключения термостата необходимо
проверить правильность работы обогревателя.
.
Установка термостата

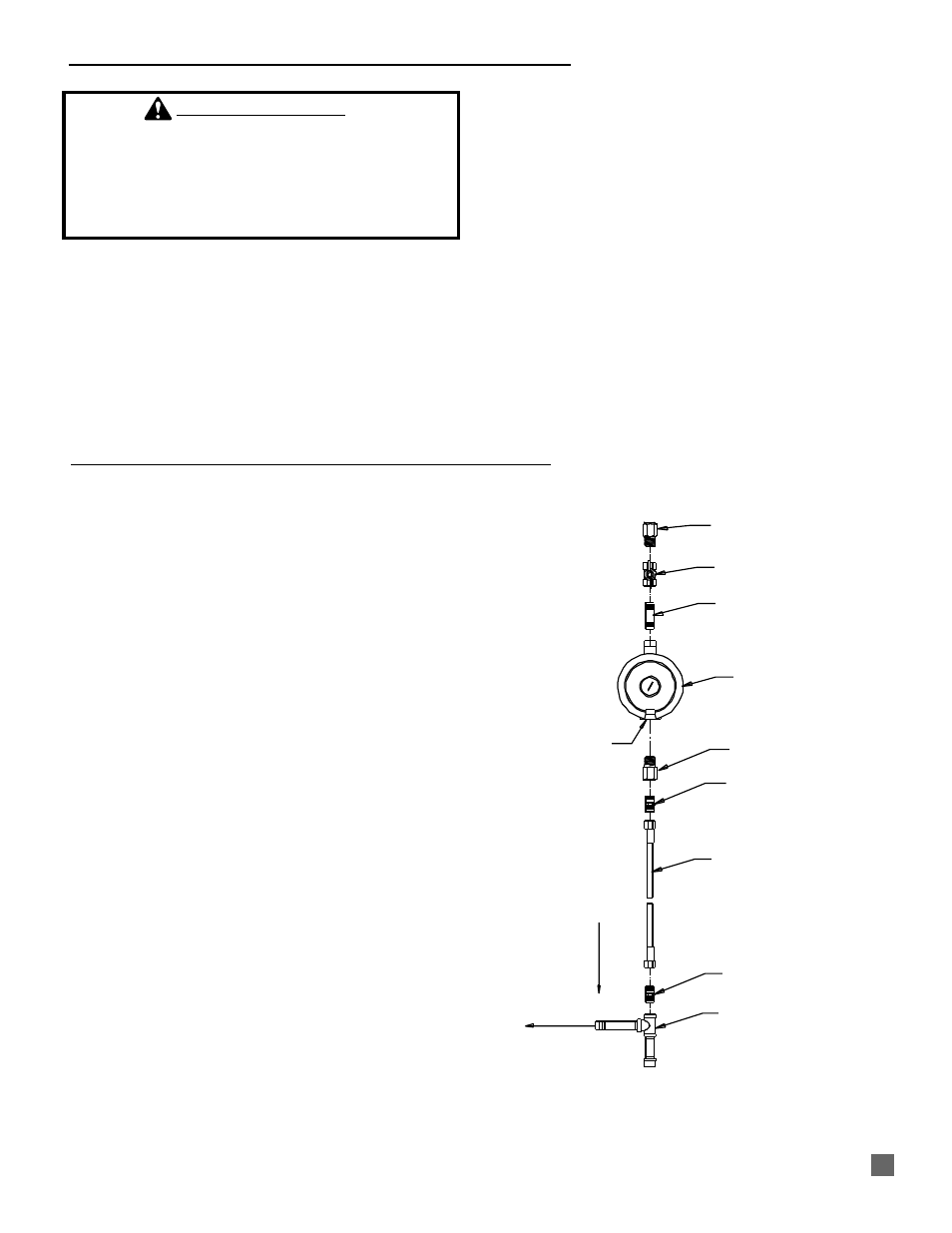

СБОРКА РУЧНОГО ЗАПОРНОГО КЛАПАНА
СО ШЛАНГОМ И РЕГУЛЯТОРОМ
(Дополнительная принадлежность)
REGULATOR VENT
PIPING ADAPTER
VALVE, MANUAL
SHUT-OFF
NIPPLE 1/2"
REGULATOR
PIPING ADAPTER
ADAPTER
GAS HOSE
ADAPTER
SEDIMENT TRAP
TO GAS CONTROL
VALVE INLET
GAS FLO
W
1.
Для герметизации резьбовых соединений всегда
пользуйтесь уплотнительным материалом,
совместимым с использованием жидкого или
природного газа.
2.
Соедините элементы согласно рисунку. На
данной схеме показана только общая сборка
элементов. Регулятор всегда должен
устанавливаться так, чтобы его отдушина была
направлена вниз, независимо от расположения
самого регулятора.
3.
Хорошо закрепите все соединения.
4.
Проверьте все соединения на наличие утечек
газа проверенными детекторами газа.
Рис. 5
переходной
патрубок
клапан, ручной
запорный
ниппель 12,7 мм
регулятор
отдушина
регулятора
переходник
газовый шланг
отстойник
газовый поток
ко входу
газораспределительного
клапана
переходник
переходной
патрубок
ПРЕДУПРЕЖДЕНИЕ
Опасность поражения током
■
Отключите питание перед установкой термостата
на обогреватель.
■
Несоблюдение данной предосторожности может
привести к поражению током, а в результате, к
травмам или смерти.
