Инструкция по эксплуатации L.B. White AD 100
Страница 11
10
(Дополнительная принадлежность на некоторых моделях.)
(Внешний вид воздуходувки обогревателя может варьироваться в зависимости от модели.)
УСТАНОВКА ВОЗДУХООТВОДА
1.
По желанию на выходное отверстие
обогревателя могут устанавливаться пластины,
для направления потока нагретого воздуха на
выходе из обогревателя. К возможным
вариантам установки относятся: широкое
рассеивание воздуха по двум 45-градусным
дорожкам и концентрация воздушного потока в
одном 45-градусном направлении.
2.
Перед установкой воздухоотводам необходимо
вручную придать необходимую форму. Согните
их под углом 90 градусов по перфорации. Форма
воздухоотводов будет такой, как показано на
рис. 1.
3.
Выступы воздухоотводов вставляются в паз
между внутренней поверхностью корпуса
обогревателя и кожухом воздуходувки. Если
зазубренные выступы не входят в отверстие
воздуходувки, ослабьте (не снимайте) шурупы
отверстия воздуходувки. Образуется небольшое
пространство, в которые можно будет вставить
выступы. Затяните шурупы после установки.

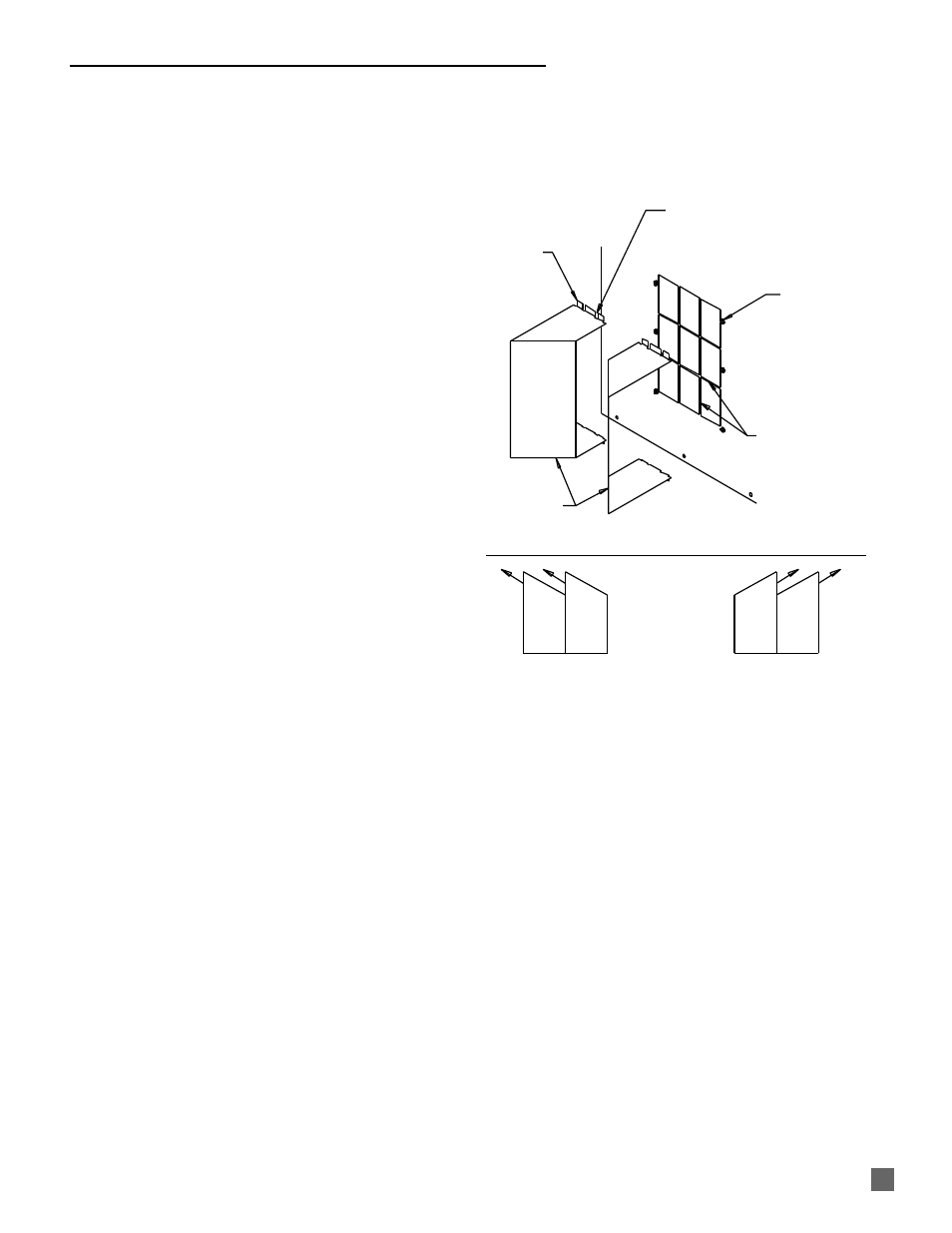

Рис. 1
(Типичный вариант установки, обеспечивающий
два направления потока воздуха.)
TABS
DIVERTER
HALVES
OUTLET
SCREWS
FORMED
OUTLET GUARD
NOTCHES IN MOUNTING TABS
Альтернативные варианты установки воздухоотвода
Выступы
Зазубрины на выступах
Шурупы
воздуходувки
Панели
воздухоотвода
Штампованное
заграждение
