14

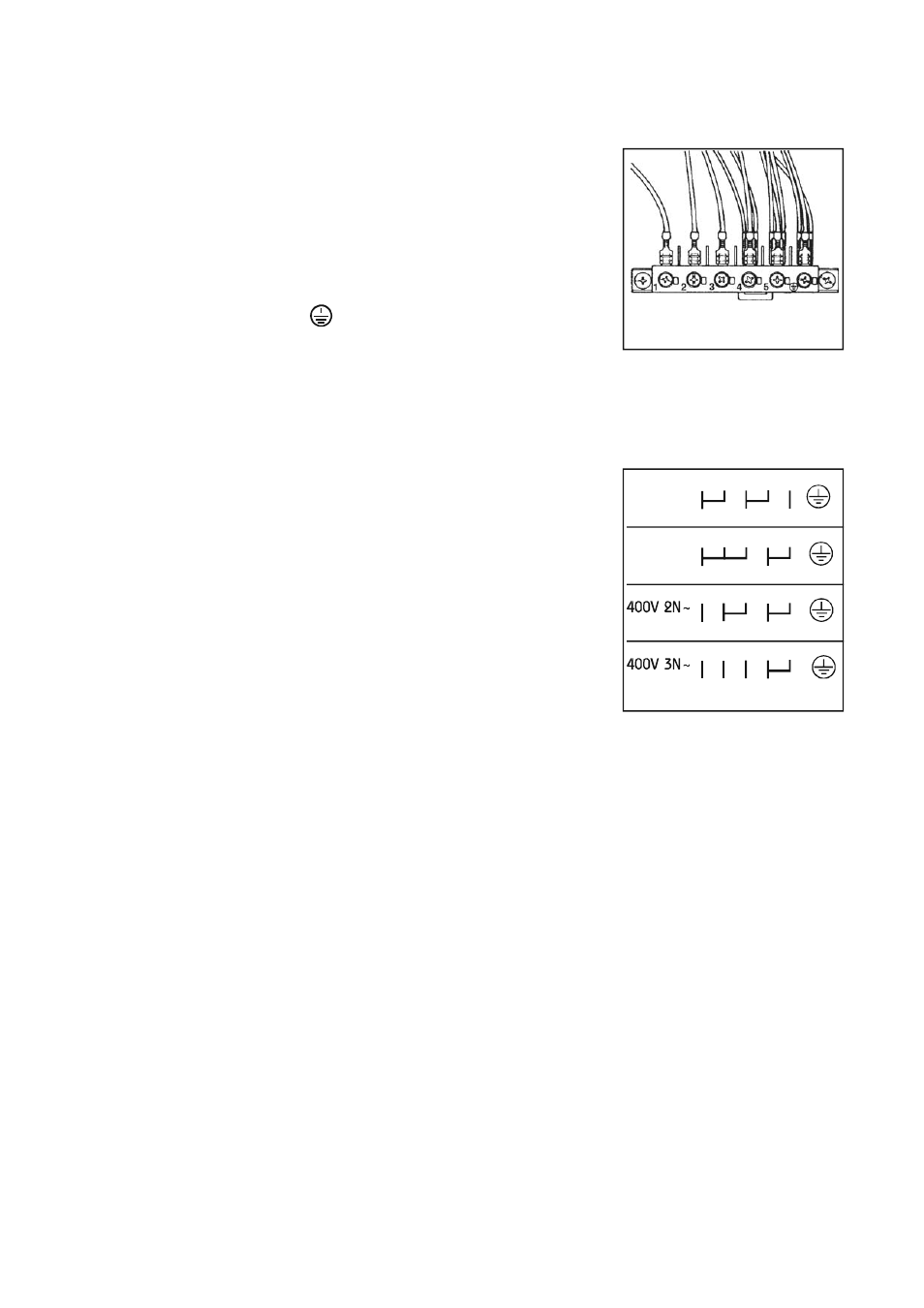

Подключение к клеммной
колодке
Прибор оснащен легко доступной 6-ти полюсной
клеммной колодкой. Перемычки по умолчанию
установлены по схеме для работы прибора от
источника 400 В с нулевым проводом (рис. 11).
В том случае, если источник электропитания
имеет другие параметры, то перемычки
необходимо переставить соответствующим
образом согласно схеме на рис 12. Защитный
провод подходит к клемме
. К а б е л ь
после подключения к колодке необходимо
надежно зафиксировать на ней с помощью
крепежной насадки.
Данная духовка может быть совмещена с одной
из указанных в данном руководстве варочных
поверхностей (см. главу “Сервис”). Разъем для
подсоединения варочной поверхности
находится на корпусе духовки. Варочная
поверхность имеет выводы от каждого из
нагревательных элементов и один вывод
защитного провода. Каждый из выводов имеет
на конце разъем, который может быть
подключен только к соответствующему разъему
на духовке. Возможность ошибочного
подключения, таким образом, исключается.
Изготовитель не несет никакой
ответственности за повреждения
прибора, возникшие в результате
несоблюдения техники безопасности и
правил по установке.
Электрическое подключение
варочной поверхности
230V 3~
1 2 3 4 5
L 1 L 2 L 3 P E
230V 1~
1 2 3 4 5
L 1 N P E
1 2 3 4 5
L 1 L 2 N PE
1 2 3 4 5
L 1 L 2 L 3 N PE
Рис. 11
Рис. 12
