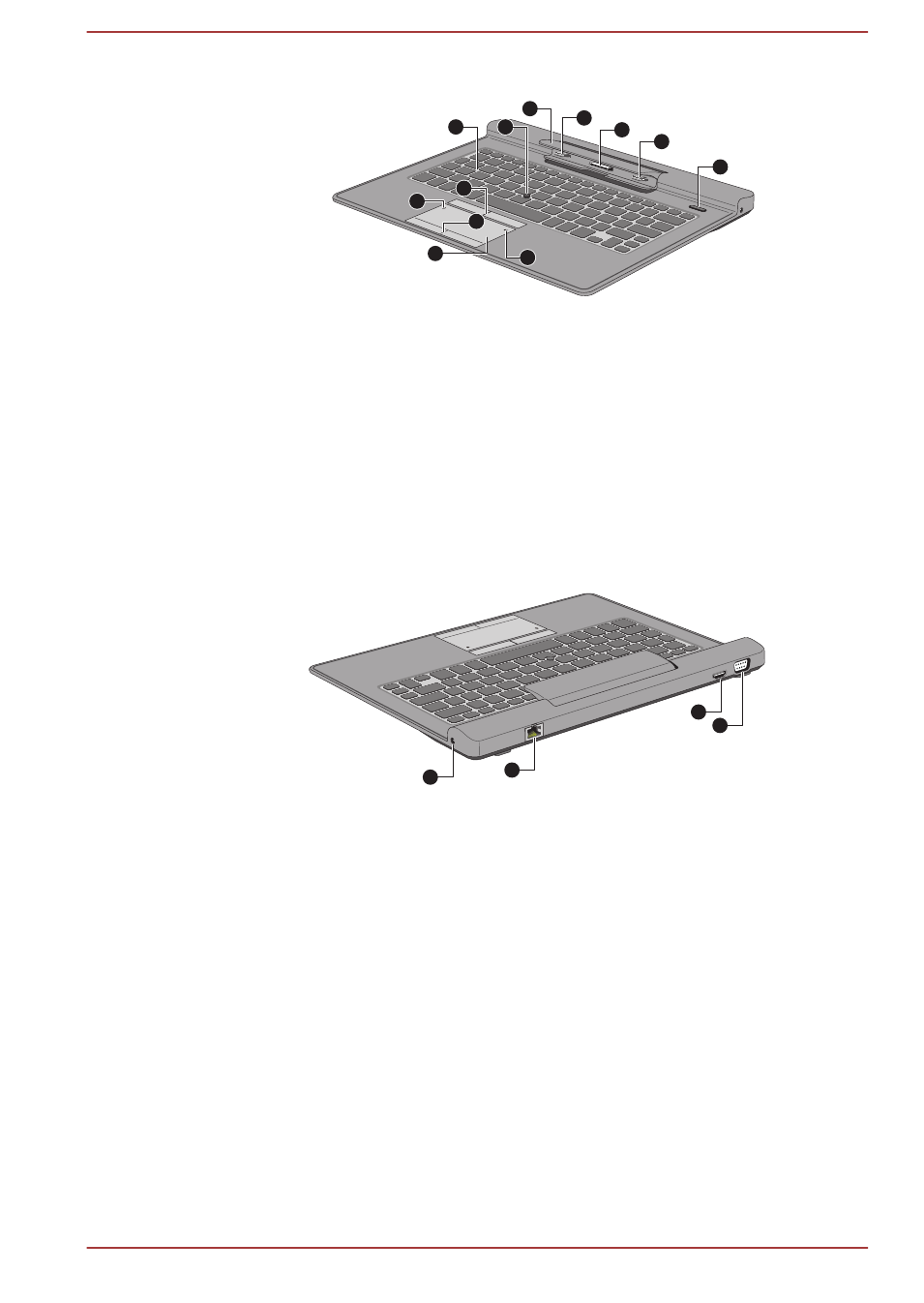

Рисунок 3-2 Вид спереди док-станции с клавиатурой
5
3
4
7
8
12
11
9
10
6
2
1
1. Устройство Touch Pad
7. Устройство AccuPoint
2. Индикатор включения/выключения
устройства Touch Pad
8. Держатель
3. Значок TOSHIBA eco
9. Скоба
4. Кнопки управления сенсорного
планшета
10. Разъем
5. Кнопки управления устройством
AccuPoint
11. Скоба
6. Клавиатура
12. Кнопка извлечения
Внешний вид изделия зависит от приобретенной модели.
Рисунок 3-3 Вид сзади док-станции с клавиатурой
13
14
15
16
13. Гнездо для подключения
источника постоянного тока с
напряжением 19 В
15. Порт HDMI
14. Сетевой разъем
16. Порт для подключения внешнего
монитора RGB
Внешний вид изделия зависит от приобретенной модели.
