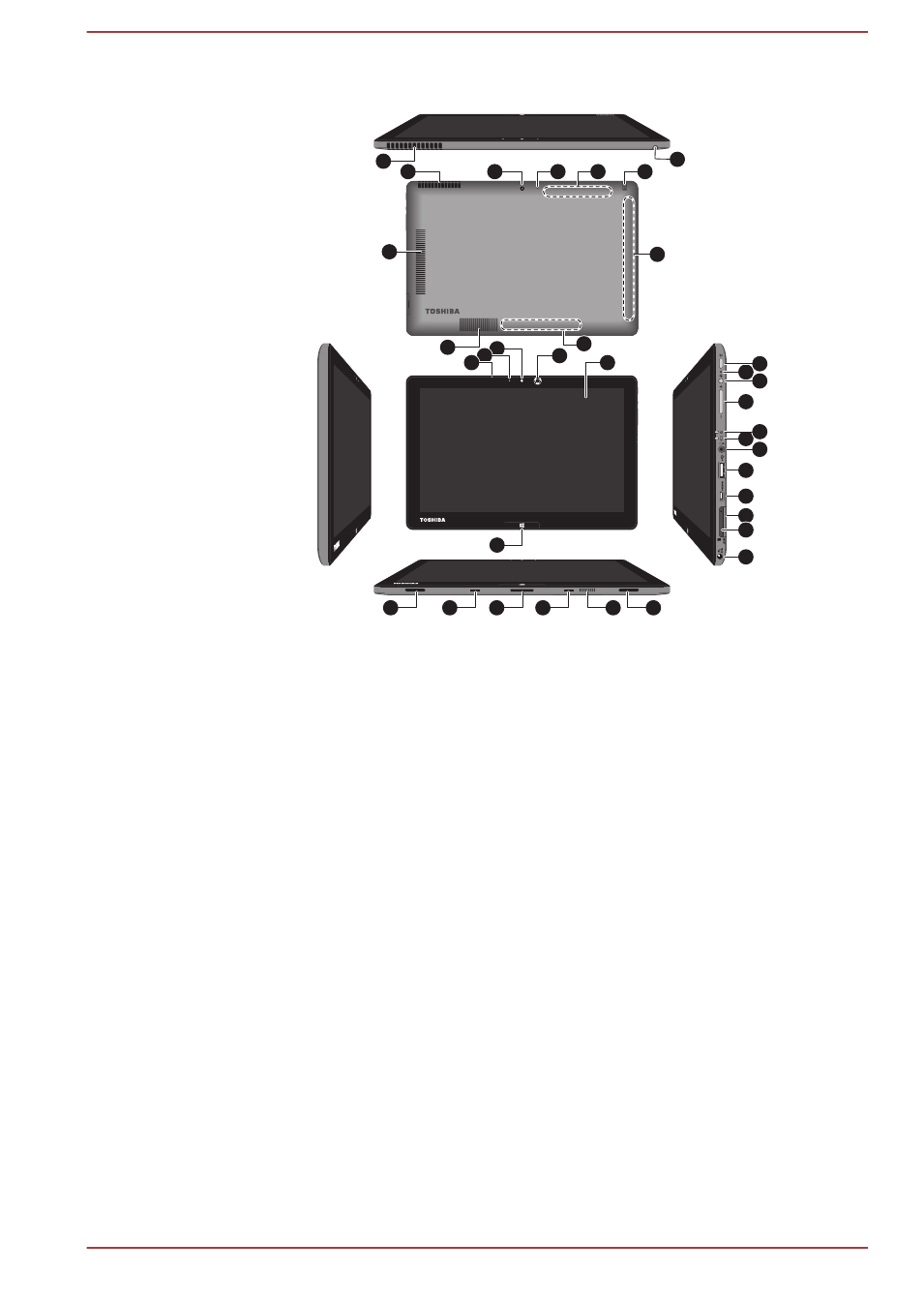

Рисунок 3-1 Работа на компьютере в планшетном режиме
8
9
10
12
14
13
15
16
17
18
6
2
3
5
4
1
21
20
20
19
21
22
22
22
22
22
26
23
24
25
27
28
27
11
7
1. Экран дисплея
15. Порт HDMI(micro)
2. Веб-камера (передняя)
16. Гнездо накопителя
3. Индикатор веб-камеры (спереди)
17. Разъем SIM-карты*
4. Датчик окружающего освещения
(не виден)
18. Гнездо для подключения
источника постоянного тока с
напряжением 19 В
5. Микрофон
19. Гнездо репликатора портов
6. Кнопка Windows
20. Отверстия под крепежные скобы
7. Кнопка питания
21. Динамики
8. Отверстие для принудительного
выключения
22. Вентиляционные отверстия
9. Кнопка блокировки ориентацию
экрана
23. Веб-камера (задняя)*
10. Кнопка увеличения/уменьшения
громкости
24. Индикатор веб-камеры (задней)*
11. Индикатор питания
25. Запасной стилус*
12. Индикатор батареи
26. Гнездо для запасного стилуса*
13. Комбинированное гнездо для
подключения головных телефонов/
микрофона
27. Антенны для беспроводной связи
(не видны)*
14. Порт универсальной
последовательной шины (USB 3.0)
28. Идентификационные данные
устройства
* имеется в некоторых моделях.
Внешний вид изделия зависит от приобретенной модели.
