Инструкция по эксплуатации Goulds Pumps NM 3196 i-FRAME - IOM
Страница 89
Убедитесь, что плоская сторона кольца направлена к подшипникам.
7. Покройте внутреннюю поверхность подшипника смазкой.
8. Установите внутренний подшипник (168) на валу (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.

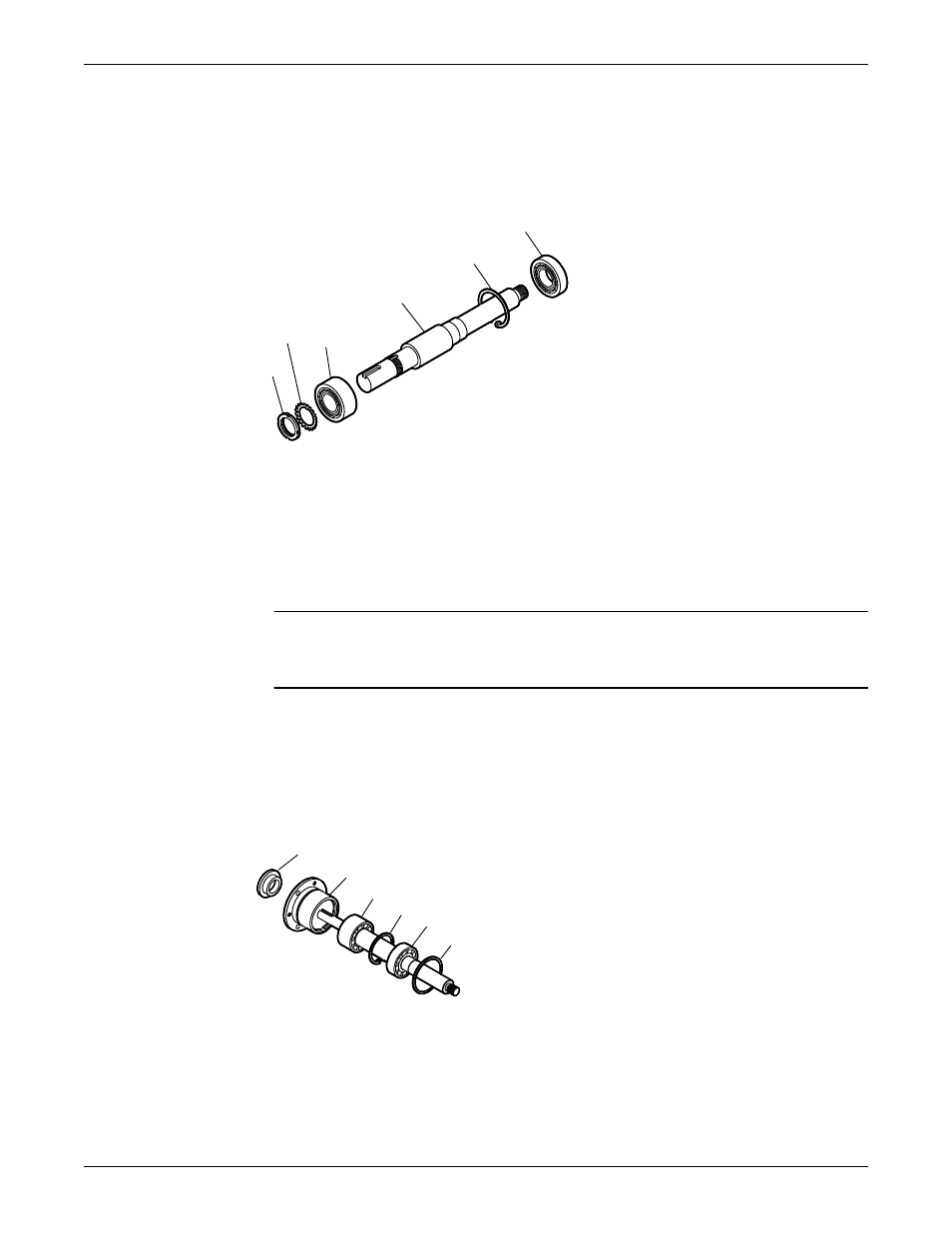

168
361A
122
112
382
136
9. Подготовьте вал к сборке в соответствии с рисунком.
a) Установите новую кольцевую прокладку (496).
b) Покройте внешнюю часть наружного подшипника (112A) смазкой.
c) Покройте отверстие в корпусе подшипника (134) жидкой смазкой.
d) Установите корпус подшипника (134) на валу.
Не прилагайте чрезмерных усилий.
e) Вставьте стопорное кольцо подшипника (361A) в проточку на корпусе для подшипника(134).
ПРИМЕЧАНИЕ: Пространство между концами удерживающего кольца должно
находиться в обратной смазочной канавке. Несоблюдение этого правила может привести к
забиванию маслопровода.
Убедитесь, что вал вращается свободно.
f) Установите наружное лабиринтное уплотнение смазки (332A) на корпус подшипника (134).
Разместите уплотнение смазки дренажным отверстием вниз ( на 6 часов).
На краях шпоночных пазов не должно быть заусенцев. Перед установкой уплотнения
наклейте изоляционную ленту вдоль шпоночного паза, чтобы защитить уплотнительные
кольца.
332A
134
112
361A
168A
496
10. Установите вал в сборе на стойки подшипников в соответствии с рисунком.
a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).
Убедитесь, что вал вращается свободно.
d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.
Техническое обслуживание (продолжение)
Model NM 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
87
