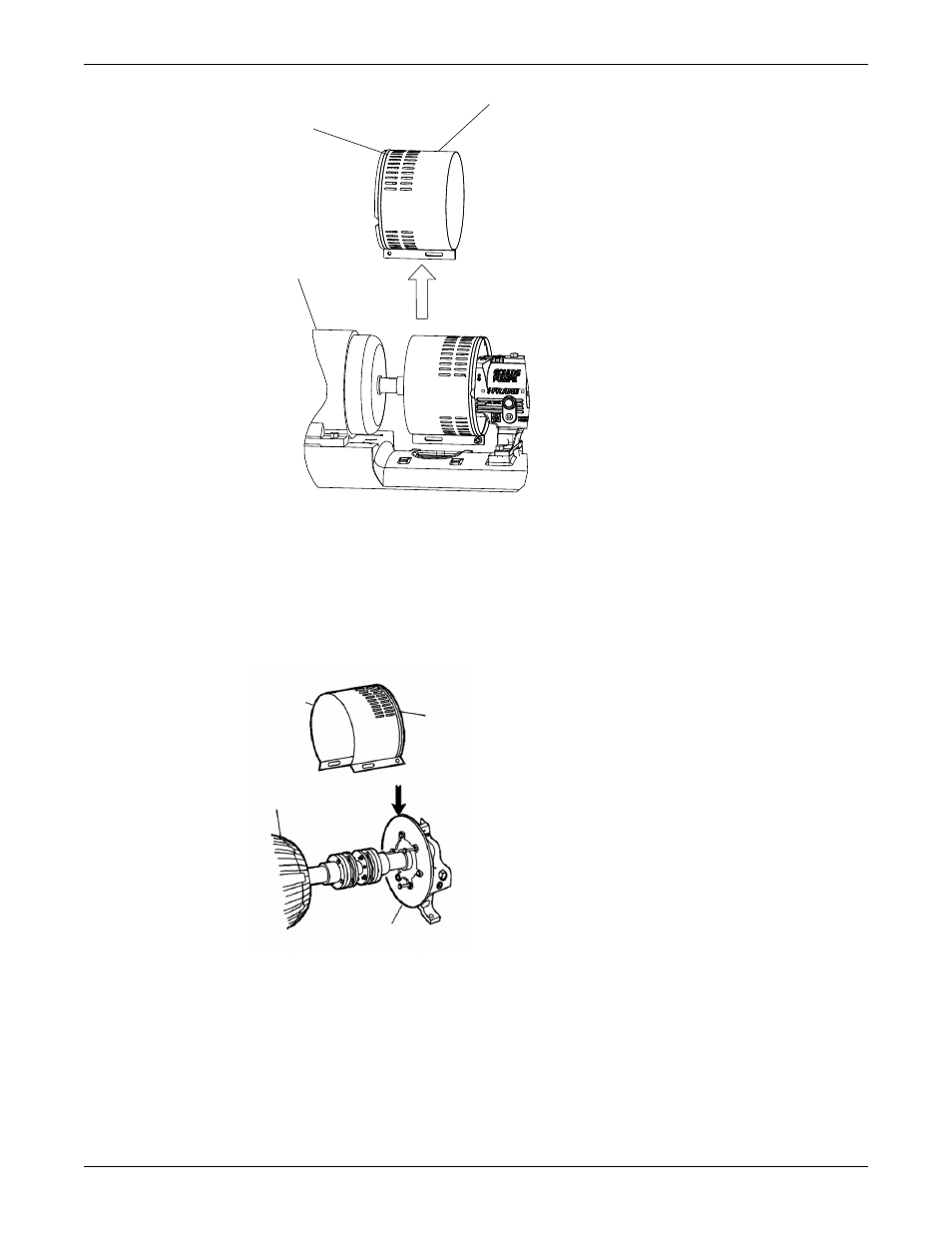

Кольцевая
Привод
Ограждение муфты на стороне привода
проточка
6. Снимите оставшуюся гайку, болт и шайбы с защитного кожуха полумуфты насоса.
Снимать концевую пластину с насосной части корпуса подшипника не обязательно. Доступ к
самонарезающим болтам корпуса подшипника при необходимости техобслуживания
внутренних деталей насоса возможен без удаления концевой пластинки.
7. Снимите защитный кожух полумуфты насоса:
a) Слегка расширьте нижнюю часть.
b) Поднимите вверх.
1
2
3
4
1.
Кольцевая канавка
2.
Концевая пластина насоса
3.
Привод
4.
Половина защитного кожуха со стороны насоса
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
