Снятие держателя стойки(MTi, LTi , XLT-i)
Переходник стойки модели 3198 не может быть заменен переходником любой другой модели.
1. Снимите центрирующие штифты (469B) и болты(370B).
2. Снимите держатель стойки (108).
3. Снимите и утилизируйте прокладку (360D)
При монтаже следует вставить новую прокладку.

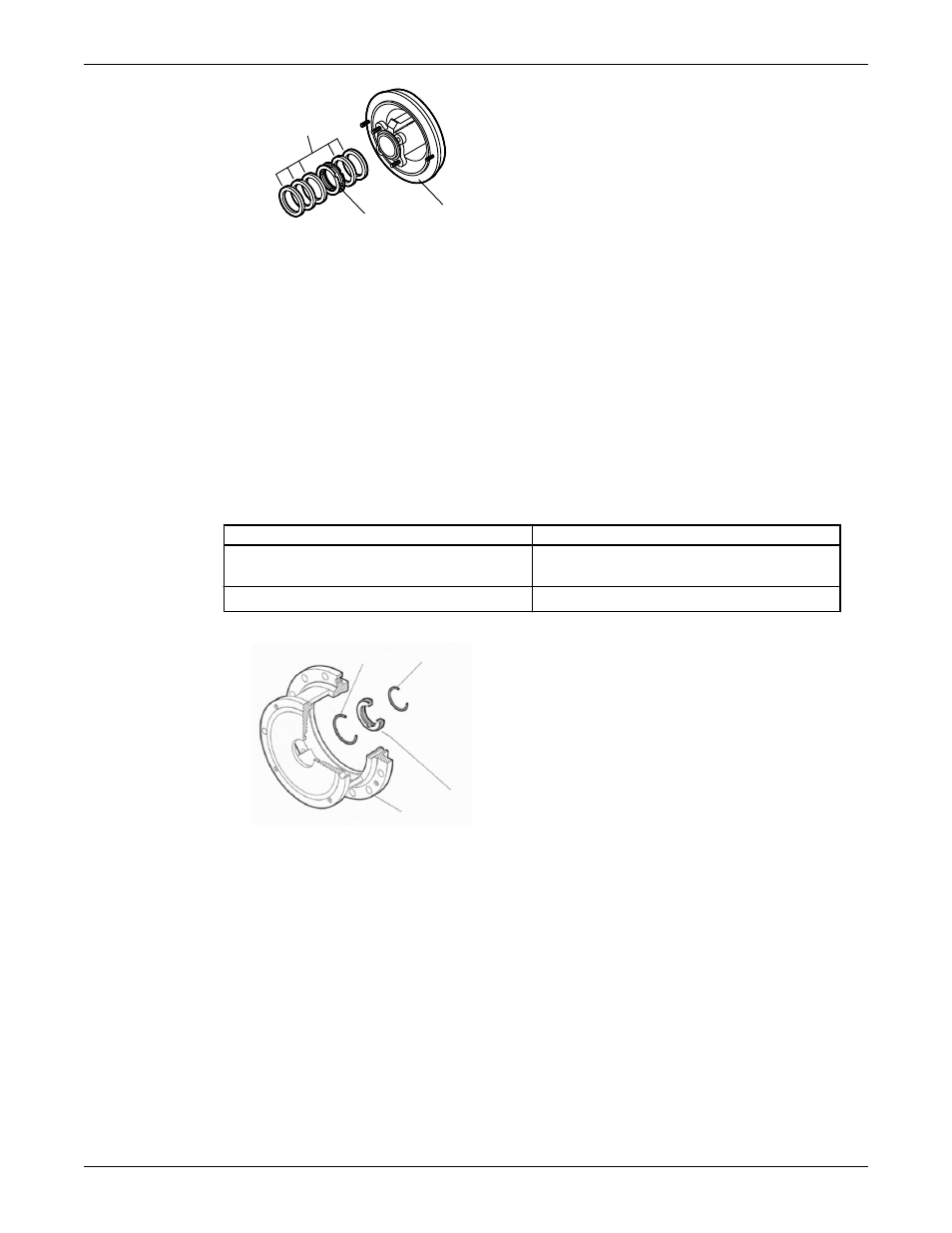

Снятие внутреннего лабиринтного уплотнения для смазки.
Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей модели
3196 а также продаются отдельно.
1. Определите тип посадочного места лабиринтного уплотнения
Табл. 10: Тип посадочного места лабиринтного уплотнения
Модель
Тип посадочного места
STi
Кольцевая прокладка в держателе стойки
подшипника (228A)
MTi, LTi , XLT-i
Кольцевая прокладка в держателе стойки.
2. Снимите кольцевую прокладку (497H и 497J) и уплотнение (333A).
497H
497J
333A
108
Разборка привода
Демонтаж приводной части STi MTi
1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из
стойки подшипника (228A).
3. Извлеките узел вала из стойки подшипников (228A).
Техническое обслуживание (продолжение)
