Инструкция по эксплуатации Goulds Pumps HT 3196 i-FRAME - IOM
Страница 110
122
136
112A
382

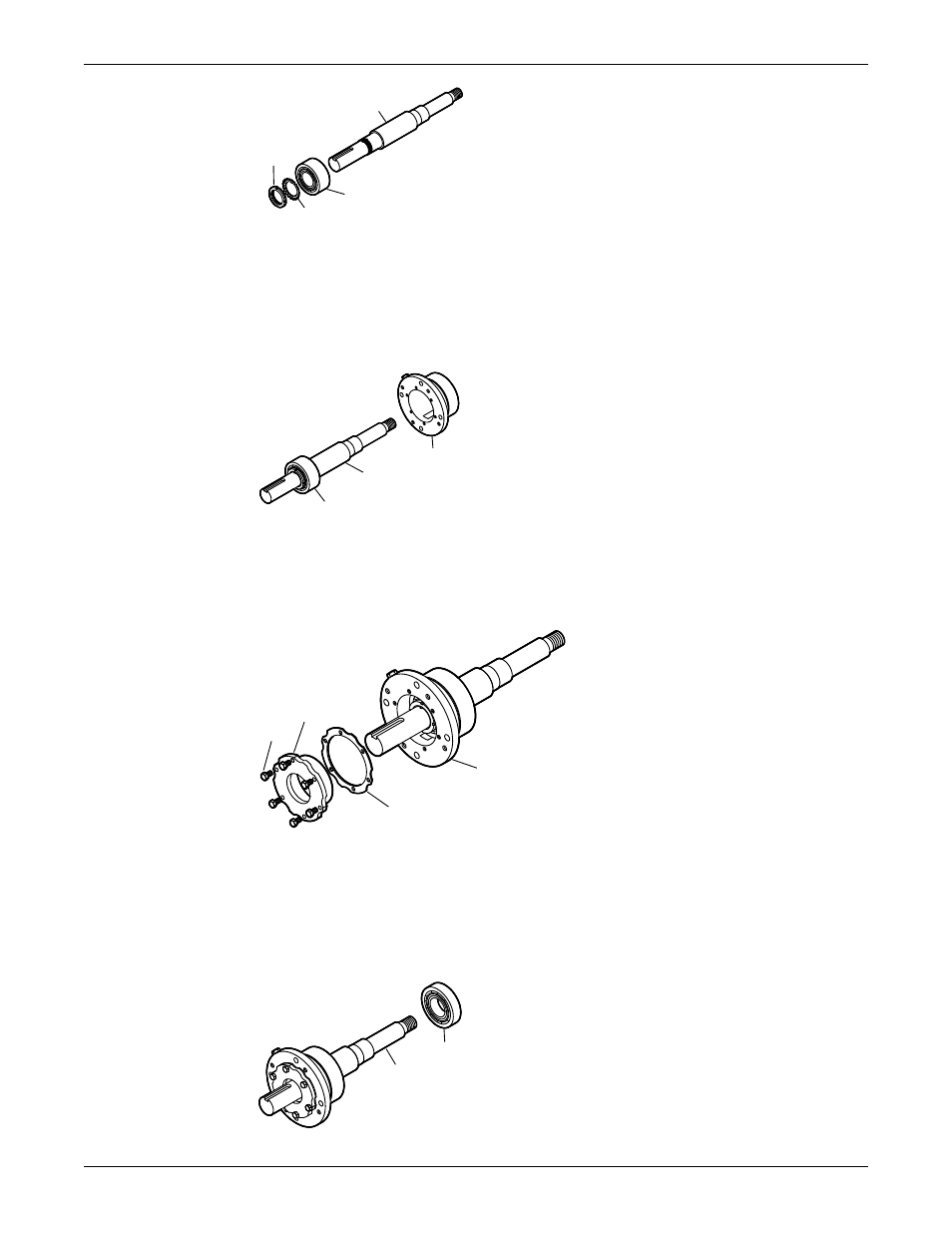

6. Установите корпус подшипника в соответствии с рисунком.
a) Покройте внешнюю часть наружного подшипника (112A) смазкой.
b) Покройте отверстие в корпусе подшипника (134) жидкой смазкой.
c) Установите корпус подшипника (134) на валу.
Не прилагайте чрезмерных усилий.
134
122
112A
7. Закрепите прокладку (360C) и торцевую крышку (109A) болтами (371C).
При затягивании используйте рекомендованные величины крутящего момента.
Убедитесь, что вал вращается свободно.
109A
371C
360C
134
8. Установите внутренний подшипник в соответствии с рисунком.
a) Покройте внутреннюю поверхность подшипника смазкой.
b) Установите внутренний подшипник (168) на валу (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.
122
168A
Техническое обслуживание (продолжение)
108
Model HT 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
