71
MAGYAR
HASZNÁLATI ÉS KARBANTARTÁSI UTASÍTÁSOK

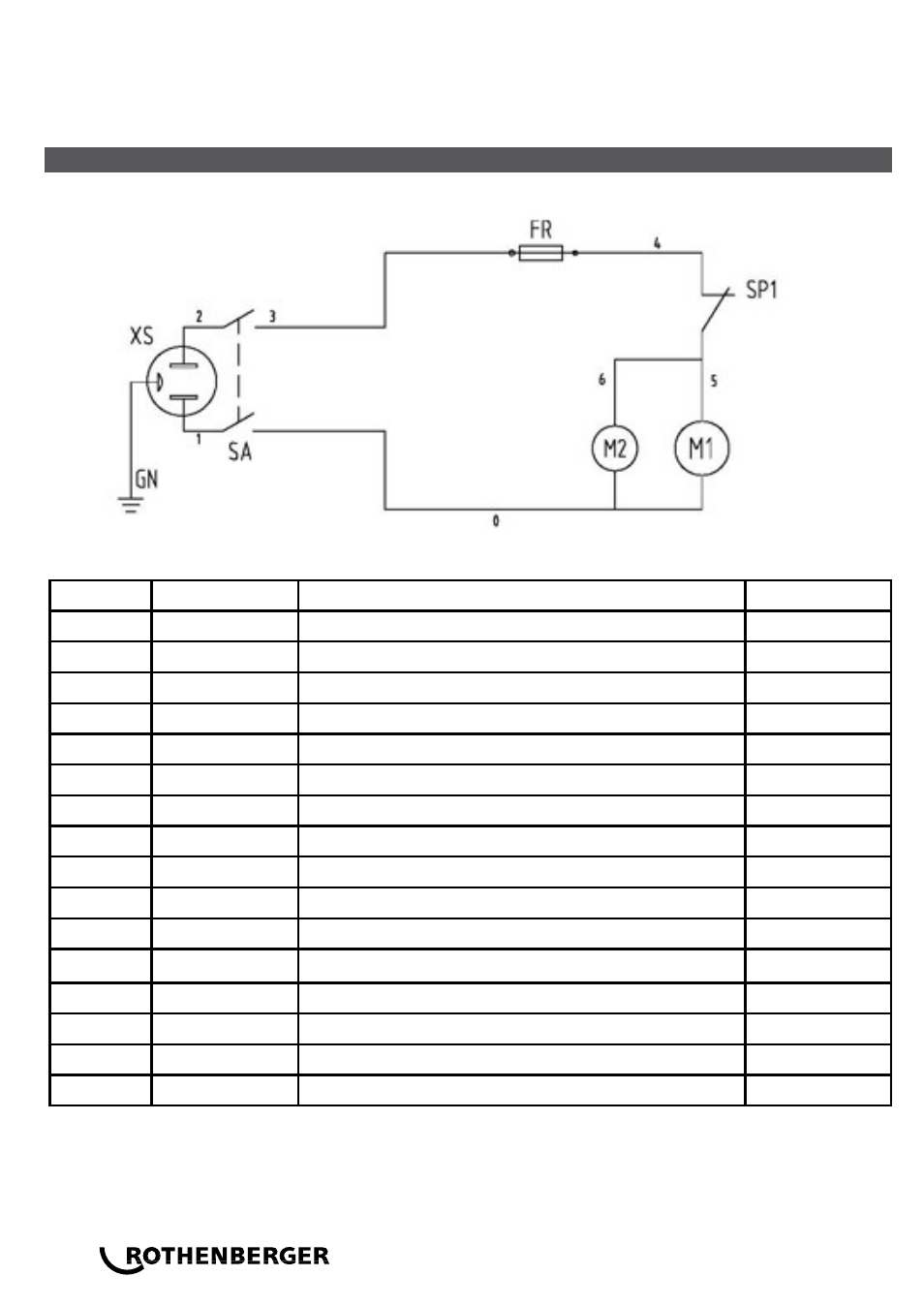

3. Kapcsolási rajz
ALKATRÉSZ Ábrakód
LEÍRÁS
Megjegyzés
1
XS
Villamos csatlakozóaljzat
2
SA
Billenőkapcsolók
3
FR
Túlterhelésvédő készülék
4
M1
Kompresszormotor
5
M2
Axiálventilátor
6
K1
Relé
7
K2-K5
Relé
8
SR
Centrifugálkapcsoló
9
C1
Indító kondenzátor
10
C2
Üzemi kondenzátor
11
TC
Elektronikus transzformátor
12
SP1
Nagy nyomás esetén működésbe lépő kapcsolóberendezés
13
SP2
Kis nyomás esetén működésbe lépő kapcsoló
14
SB1
Indítógomb
15
HL1, HL2
Nagy és kis nyomás visszajelző lámpa
Kétszínű lámpa
16
ST
Termikus motorvédő egységek
