SVENSKA
ANVISINGAR FÖR ANVÄNDNING OCH UNDERHÅLL

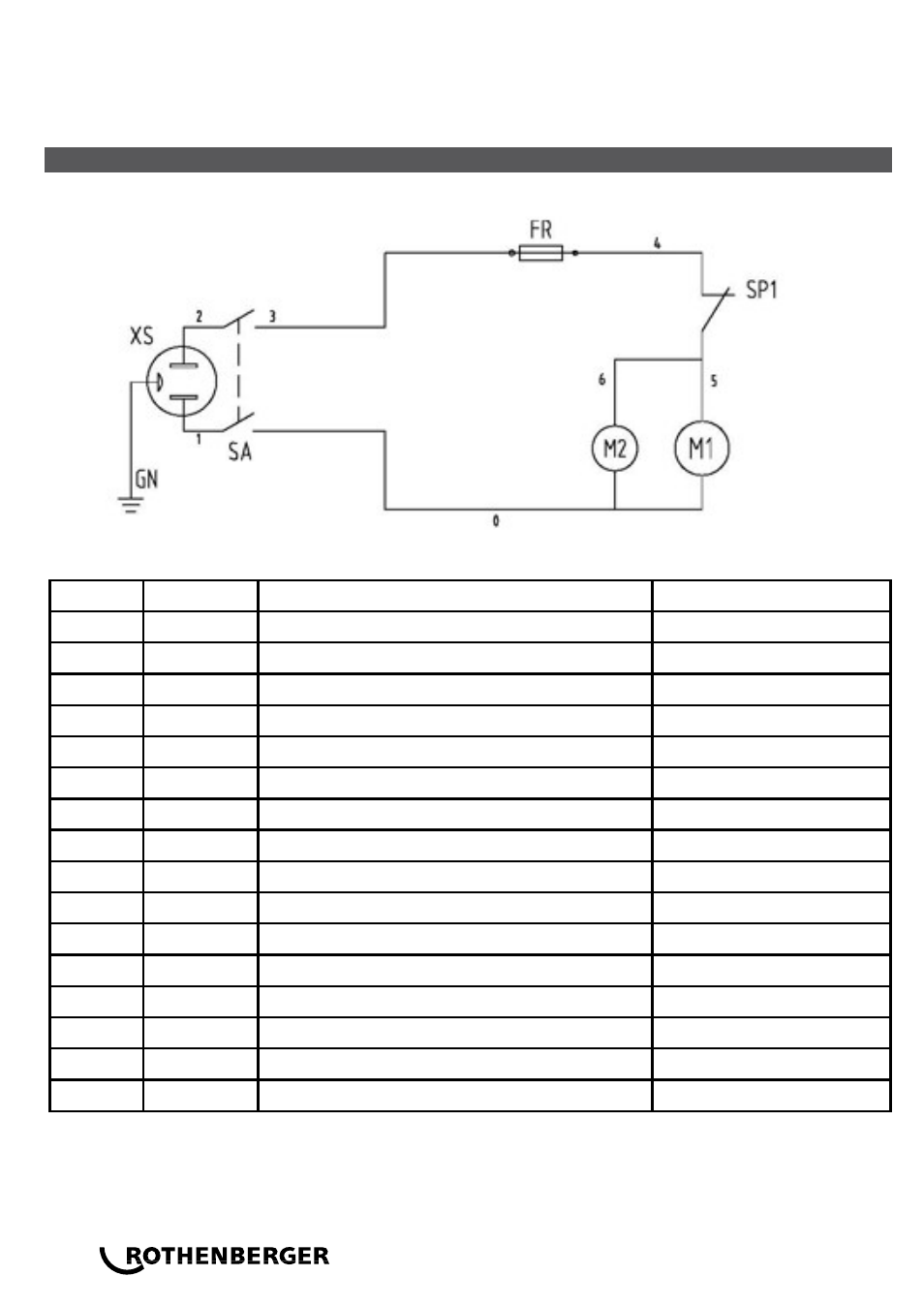

3. Kopplingsschema
ARTIKEL
Grafikkod
BESKRIVNING
Anmärkningar
1
XS
Strömuttag
2
SA
Vaggbrytare
3
FR
Överbelastningsskyddsanordning
4
M1
Kompressormotor
5
M2
Axialfläkt
6
K1
Relä
7
K2-K5
Relä
8
SR
Centrifugalbrytare
9
C1
Kondensatorstart
10
C2
Kondensatorkörning
11
TC
Elektronisk transformator
12
SP1
Ställverk högt tryck
13
SP2
LÅGTRYCKSBRYTARE
14
SB1
STARTKNAPP
15
HL1, HL2
Hög- och lågtrycksindikatorskydd
Dubbel färg lyser
16
ST
Termoskydd motor
