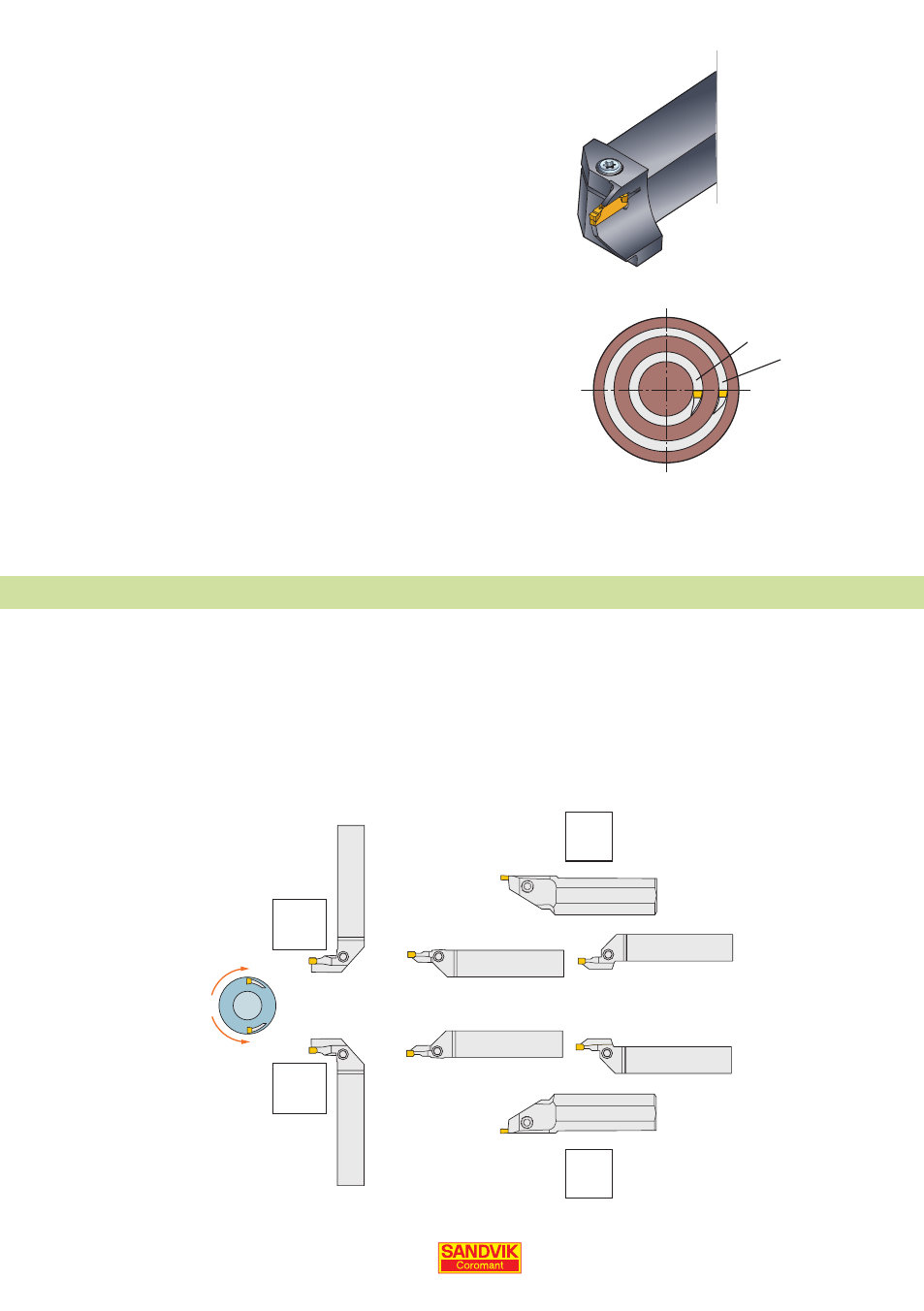

Державки для обработки
торцевых канавок
Предназначены для прорезки торцевых канавок
и выпускаются с углом 0° и 90°, в правом и левом
исполнении.
Начальный диаметр врезания лежит в пределах
34–400 мм. Державки в исполнении B являются
стандартным инструментом, исполнение A
заказывается как инструмент Tailor Made. При
необходимости Вы можете выбрать режущие
головки модульной системы CoroCut SL, для которых
оба исполнения (A и B) являются стандартными.
Державки Q-Cut типа 151.37 существуют с углом
0° и 90° с начальным диаметром врезания от 24 до
200 мм. Также возможен вариант использования
расточных оправок для нарезания внутренних
канавок с начальным диаметром до 18 мм.
min
max
Начальный диаметр
врезания.
Державка 0° для
обработки
торцевых канавок.
L
L
A
R
B
L
A
R
B
B
A
R
B
R
L
A
0°
0°
90°
90°
Диаметр первого врезания должен находиться в пределах min и max значений, см.
•
«Основной каталог» или маркировку на державке.
Всегда ведите обработку в направлении от внешнего диаметра к внутреннему.
•
Правильно выбирайте инструмент (A или B исполнение, правое или левой) в соответствии
•
с наладкой Вашего станка и направлением вращения заготовки. См. приведенный рисунок.
Практические рекомендации
