170
версия программы 5.2
5. Повторите процедуру для всех гидравлических приводов. Введите значение передаточного
отношения для каждого двигателя на соответствующей вкладке.
Примечание. Укажите числовое значение в других каналах для дополнительных приводов, если у них
одно и то же передаточное число.

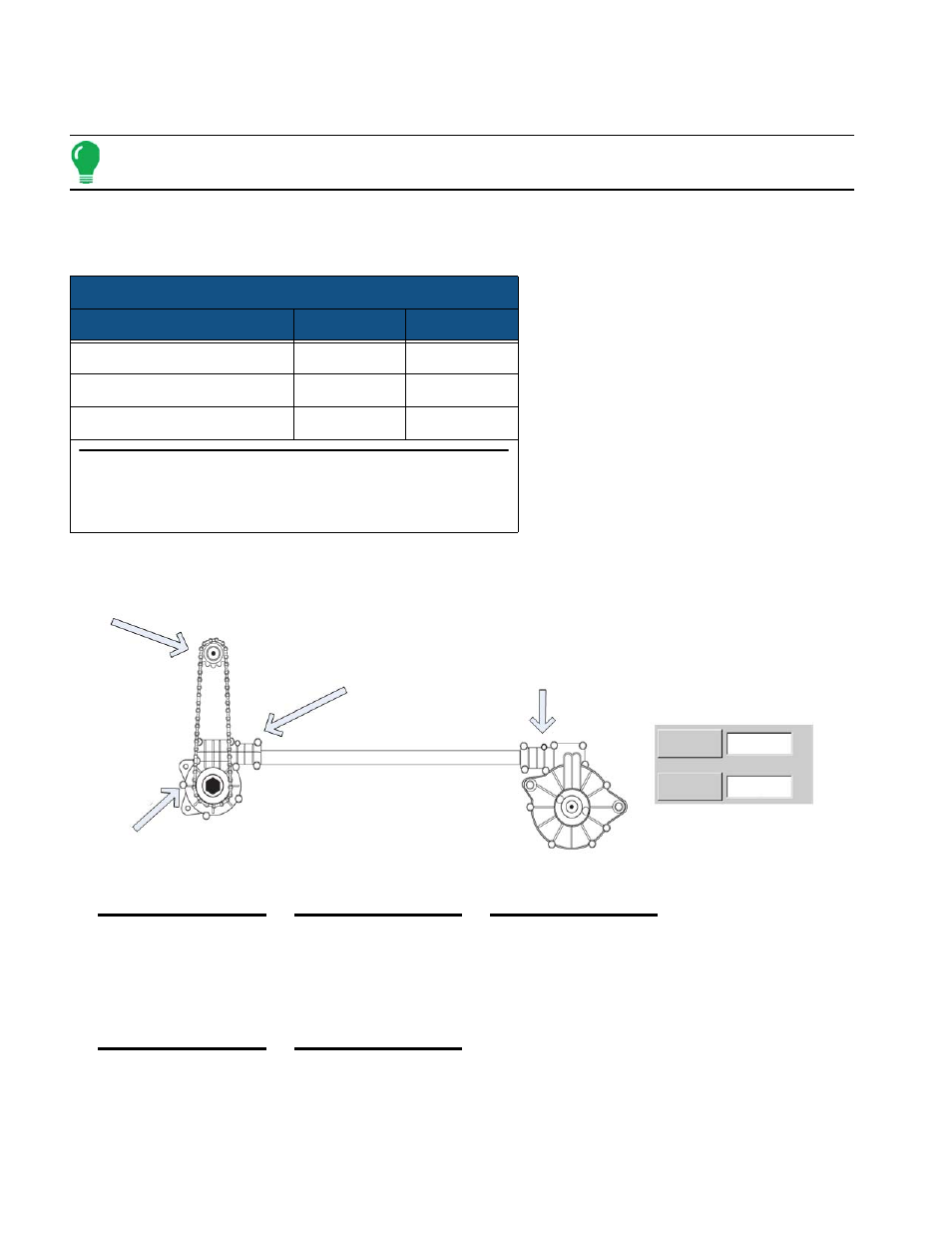

Чертеж передаточного числа- приводы валов
Настройки привода нормы высева семян
Число привода 2
Марка сеялки
Пройдено
Привод
Сеялки Case IH
2
2
Сеялки John Deere
3
2
Сеялки White
11
5
Примечание. Эти значения применяются только а
этому валу. Еще необходимо определить
ведущее/ведомое значение между двигателем нормы
высева семян и ведущей шестерней сеялки.
29
X
28
=
812
= /2,3743
18
19
342
Ведомый/ведущий 1 X Ведомый/ведущий 2 = Передаточное число
Шестерня привода
сеялки
X
Вал расходомера
семян
= Передаточное число
Мотор нормы
высева семян
Вал привода сеялки
Ведомый/ведущий 1 X Ведомый/ведущий 2
Мотор нормы высева семян
(ведущий) (шестерня с 18
зубьями)
Шестерня
привода вала
сеялки
(ведомый)
(шестерня с
29 зубьями)
Шестерня привода вала
сеялки (ведущий)
(шестерня с 19 зубьями)
Шестерня привода вала
сеялки (ведомый)
(шестерня с 28 зубьями)
Макс. частота
вращения
расходомера
Передаточное
число
150
2 374
об/мин
