В
ЫЧИСЛЕНИЯ
ПЕРЕДАТОЧНЫХ
ОТНОШЕНИЙ
ДЛЯ
ДВИГАТЕЛЕЙ
НОРМЫ
ВЫСЕВА
СЕМЯН
Передаточное число - это настройка, появляющаяся на вкладке контроллера, когда используется
шаговый привод двигателя дозатора семян. Оно представляет собой отношение количества
оборотов гидропривода на один оборот дозатора семян. Эта настройка определяет с какой
скоростью должен работать шаговый привод нормы высева семян для достижения оптимального
количества оборотов дозатора семян в минуту во время посева.
Для ввода вручную передаточного числа в окне "Настройки контроллера" вычислите
передаточное число на основании нижеприведенной информации и следующих страниц.
Передаточное число вычисляется умножением всех составляющих передаточных отношений от
привода двигателя нормы высева семян до дозатора семян.
Примечание. Значение передаточного числа - это количество оборотов двигателя на один оборот
дозатора семян.

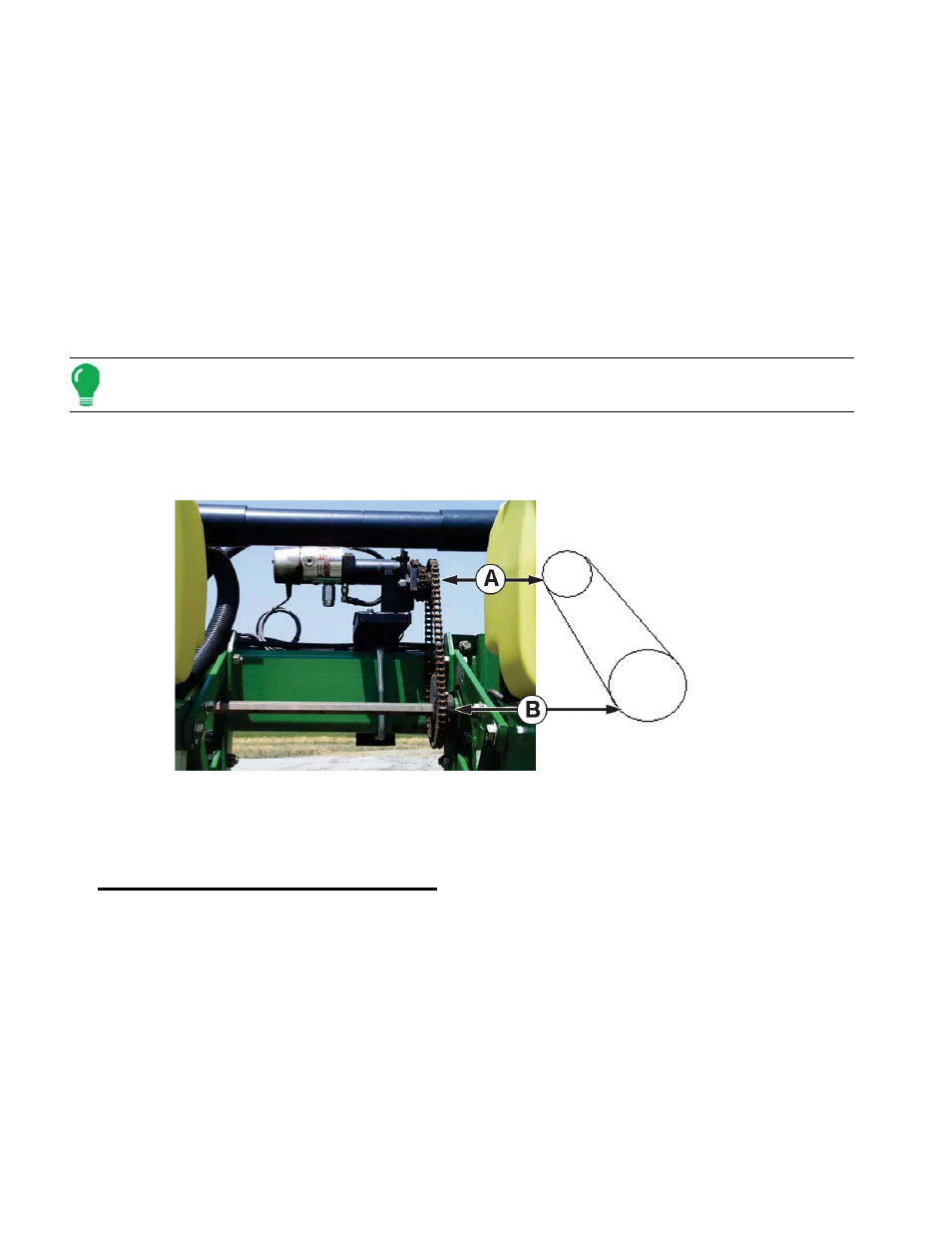

Чертеж передаточного отношения - для одного приводного двигателя
Настройка привода нормы высева семян (вычисление передаточного числа привода)
• (A) Мотор нормы высева семян (ведущий), шестерня с 18 зубьями
• (В) Шестерня ведущего вала сеялки (ведомый), шестерня с 29 зубьями
*Каждое сочетание приводов (ведомый-ведущий) от привода мотора нормы высева к зубчатому
колесу вала расходомера семян необходимо вычислять с коэффициентом для получения
итогового передаточного числа.
Кол-во зубьев на ведомой шестерне
= Передаточное число
Кол-во зубьев на ведущей шестерне
