2-26
Глава 2. Оборудование

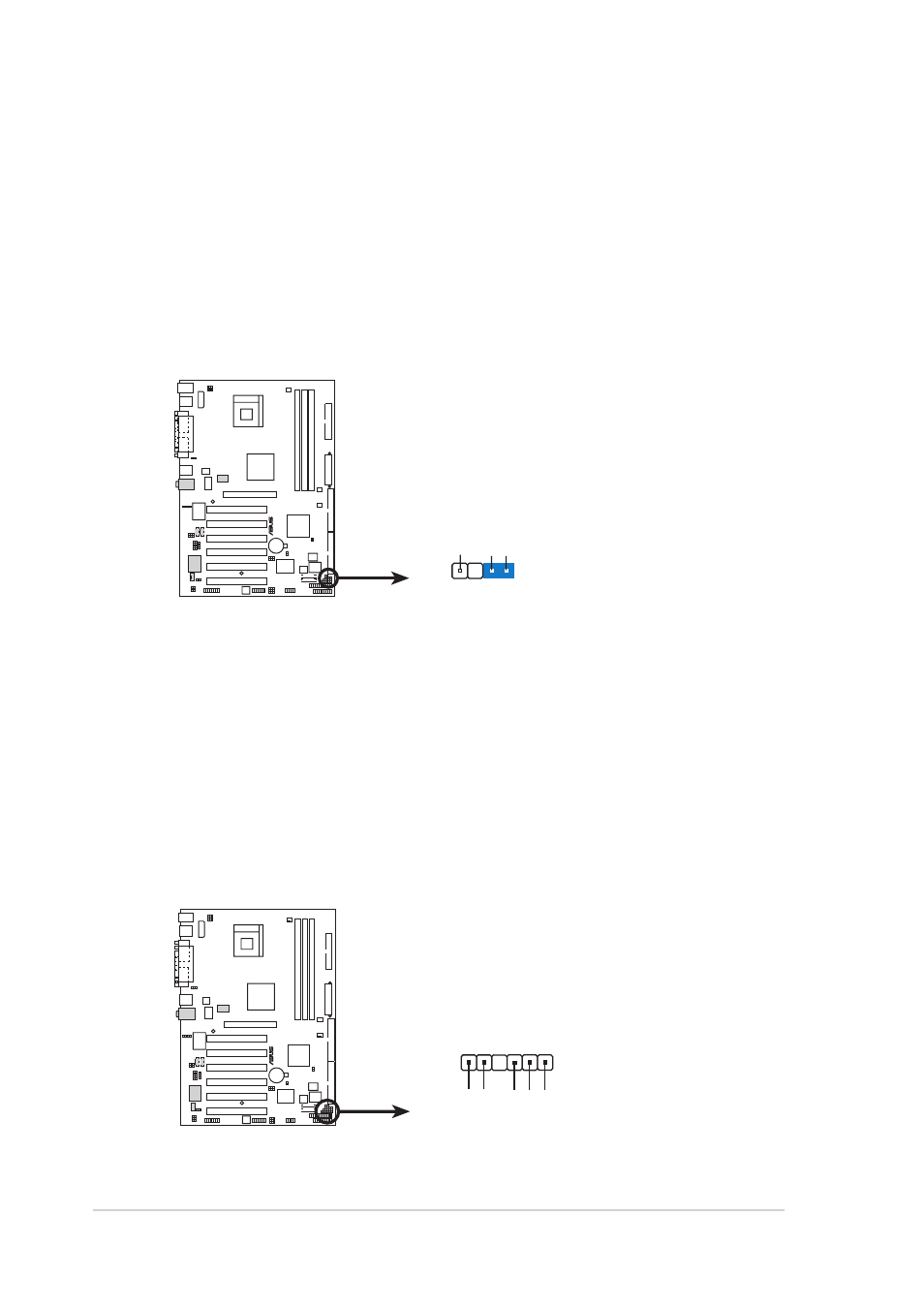

4. Выводы контроля проникновения в корпус (4-1 контактный CHASSIS)
Этот вывод предназначен для корпуса с функцией контроля проникновения.
Она требует внешнего механизма обнаружения такого, как датчик
проникновения в корпус или микропереключатель. При удалении какого-либо
компонента корпуса датчик срабатывает, на вывод контроля проникновения в
корпус подается сигнал высокого уровня и регистрируется событие
проникновения в корпус.
По умолчанию контакты Chassis Signal è Ground замкнуты перемычкой.
Если вы хотите использовать функцию контроля проникновения в корпус, то
эту перемычку следует снять.
P4B533
®
P4B533 Chassis Intrusion Connector
CHASSIS
+5VSB_MB
Chassis Signal
GND
5. Разъем шины SMBus (6-1-контактный SMB)
Этот разъем позволяет подключать устройства шины управления системой
SMBus (System Management Bus), которая обеспечивает их взаимодействие с
хостом SMBus и другими устройствами. SMBus представляет собой конкретную
реализацию шины I
2
C, поддерживающей несколько устройств. Другими словами,
к одной и той же шине можно присоединить несколько микросхем, причем
каждая из них сможет играть роль ведущей, то есть инициировать передачу
данных.
P4B533
®
P4B533 SMBus Connector
SMB
1
SMBCLK
Ground
SMBDA
T
A
+3V
FLOA
TING
