Глава 2. Оборудование
2.7 Переключатели и перемычки
Частота материнской платы настраивается с помощью DIP-переключателей.
Их положение обозначается белым прямоугольником. На показанном ниже
рисунке все переключатели находятся в положении ВЫКЛ (ON/OFF).
1. Режим JumperFree (JEN)
Эта перемычка позволяет включать и отключать режим JumperFree. В
режиме JumperFree установки процессора можно задавать в программе
настройки BIOS, а не с помощью DIP-переключателей.
Чтобы воспользоваться DIP-переключателями, перемычку JEN необходимо
установить в положение 2-3 (Jumper Mode). В противном случае установки
переключателей не окажут никакого действия.

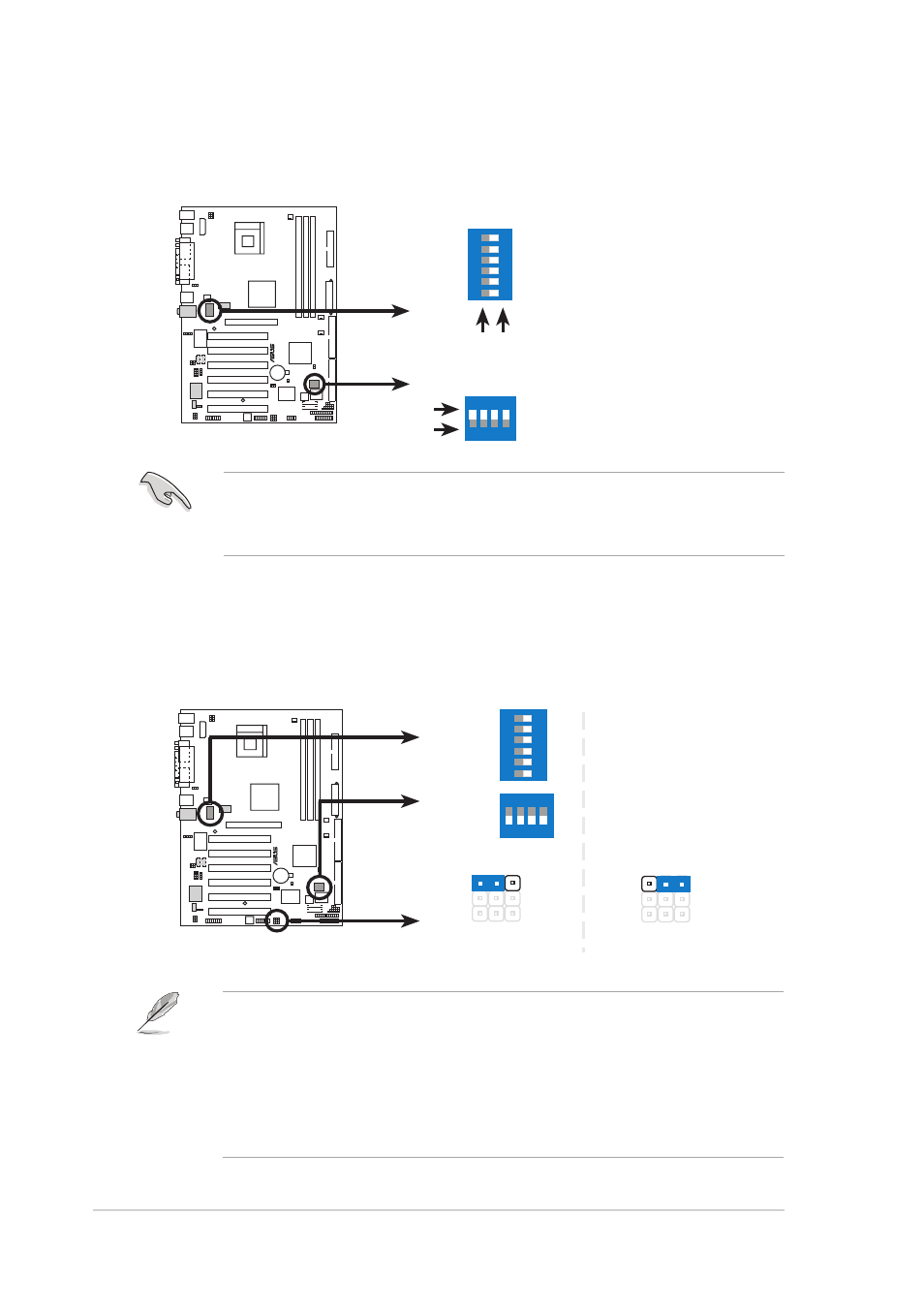

P4B533
®
P4B533 DIP Switches
ON
OFF
DSW2
ON
OFF
1.Frequency Selection
2.Frequency Selection
3.Frequency Selection
4.Frequency Selection
5.Frequency Selection
6.Frequency Selection
1.Frequency Multiple
2.Frequency Multiple
3.Frequency Multiple
4.Frequency Multiple
ON
1 2 3 4
ON
123
4
5
6
DSW1
P4B533
®
ON
1 2 3 4
P4B533
JumperFree™ Mode Setting
JEN
Jumper Free
(Default)
Jumper Mode
1
DSW1
2
DSW2
ON
123
4
5
6
2 3
Перемычка JEN устанавливается в сочетании с DIP-переключателями. В
режиме JumperFree âñå DIP-переключатели должны находиться в
положении ВЫКЛ.
В режиме Jumper Mode переключатели следует устанавливать, как показано
в пункте 2 (Множитель частоты процессора Ядро:Шина) и пункте 3
(Установка внешней частоты ЦП).
