Пользование портативным компьютером
4
Сетевой хаб или свитч
Сетевой кабель с разъемами RJ-45
Сетевой разъем по
размеру больше.

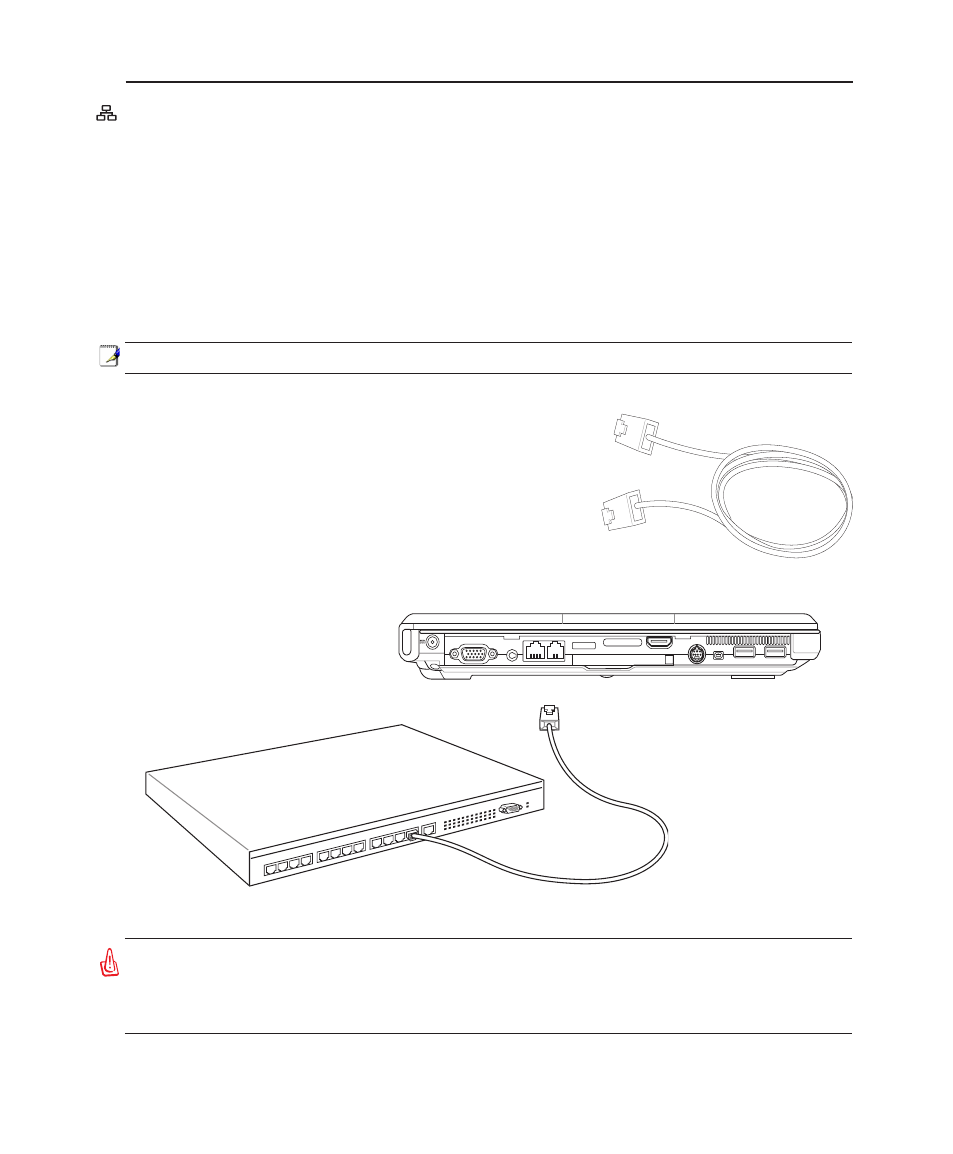

На рисунке показано подключение ноутбука к хабу или коммутатору, используя встроенный
сетевой адаптер:
ВНИМАНИЕ! Используйте только аналоговые телефонные розетки. Встроенный модем
не может обрабатывать напряжение, существующее в цифровых телефонных сетях. Не
подключайте разъем RJ-11 к цифровым телефонным системам, которые широко используется
в бизнес-центрах - в противном случае модем может быть выведен из строя!
Соединение Fas�-E���erne�
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети портативного
компьютера и к концентратору или коммутатору. Для передачи на скорости 100 BASE-TX/1000
BASE-T сетевой кабель должен принадлежать к 5 категории (не 3) кабелей “витая пара”. Если
планируется использование скорости передачи 100/1000 Мбит/с, необходимо подключить кабель
к концентратору 100 BASE-TX/1000 BASE-T (не концентратору BASE-T4). Для 10Base-T
можно использовать кабель “витая пара” категорий 3, 4 и 5. Данным ноутбуком поддерживается
полнодуплексный режим соединения на скорости 10/100 Мбит/с при подключении к сетевому
концентратору с включенным режимом “дуплекс”. По умолчанию программное обеспечение
выбирает наиболее высокую скорость передачи, вмешательство пользователя не требуется.
1000��SE-T (или G�gab�� E���erne�) только поддерживается на некоторых моделях.
Кабель типа “витая пара”
Этот кабель используется для подсоединения карты Ethernet
к устройствам (обычно к концентратору или коммутатору)
и называется “прямой витой парой Ethernet” (TPE). Разъемы
на его концах называются RJ-45, и они не совместимы
с телефонными разъемами RJ-11. При соединении двух
компьютеров без концентратора необходима специальная
разводка “crossover”.
