Изучение частей
Левая сторона

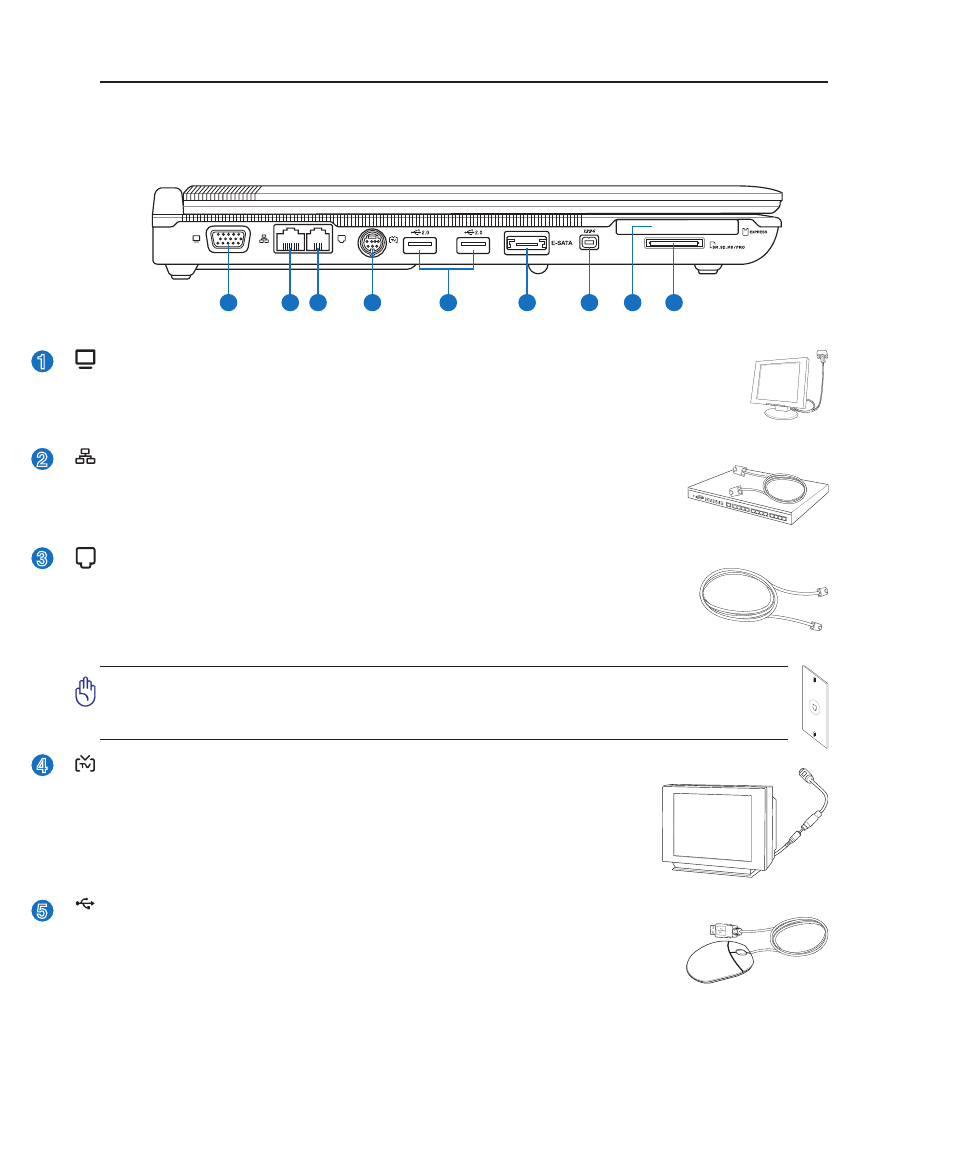

На рисунке внизу изображены компоненты левой стороны портативного компьютера.
1
2 3
4
5
6
7
8
9
5
1
Порт LAN
Порт ЛВС RJ-45 больше по размеру, чем порт модема RJ-11, и предназначается
для кабелей Ethernet RJ-45 для подключения к локальной сети. Встроенный порт
RJ45 обеспечивает удобное подключение без дополнительных адаптеров.
Модемный порт
Телефонный разьём RJ-11 рассчитан на телефонный кабель RJ-45. Встроенный
модем поддерживает передачу данных со скоростью до 56K по протоколу V.90.
Встроеный разъем допускает удобное использование без дополнительных
адаптеров.
ОСТОРОЖНО! Встроенный модем не поддерживает напряжение, используемое в цифровых
телефонных сетях. Не подключайте модемный порт к цифровым телефонным сетям, так
как модем может выйти из строя.
Выход для подключения монитора
15-штырьковый разъем для монитора поддерживает стандартное VGA-совместимое
устройство, такое, как монитор или проектор, для просмотра изображения на большем
внешнем экране.
Порт TV-Out
Если вам действительно нужен большой дисплей, воспользуйтесь
функцией TV-Out. TV-Out обеспечивает подсоединение к телевизору
или видеопроектору высокой четкости с помощью кабеля Super VHS
(S-Video) (в комплект поставки не входит). Для использования входов
RCA (“тюльпан”), имеющихся на всех стандартных видеоустройствах,
предоставляется адаптер. Порт поддерживает форматы NTSC и PAL.
.0
Порты USB (2.0/1.1)
Универсальная последовательная шина совместима с устройствами типов USB
2.0 или USB 1.1, например, клавиатурами, позиционирующими устройствами,
модемами, приводами жестких дисков, принтерами, мониторами и сканерами,
подсоединенными последовательно на скорости до 12Mbits/sec (USB 1.1) и
480Mbits/sec (USB 2.0). USB позволяет подключить к одному компьютеру
много устройств, используя хабы. USB поддерживает “горячее подключение” устройств,
таким образом, можно подключать и отключать периферийные устройства без перезагрузки
компьютера.
