ASUS M4N68T-M LE

Deutsch

1.

Motherboard-Layout

2.

Installieren der CPU

So installieren Sie den Prozessor:

1. Suchen Sie auf dem Motherboard den Prozessorsockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem

goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.

4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten

Sitz.

5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die

CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.

Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht

gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu

vermeiden!

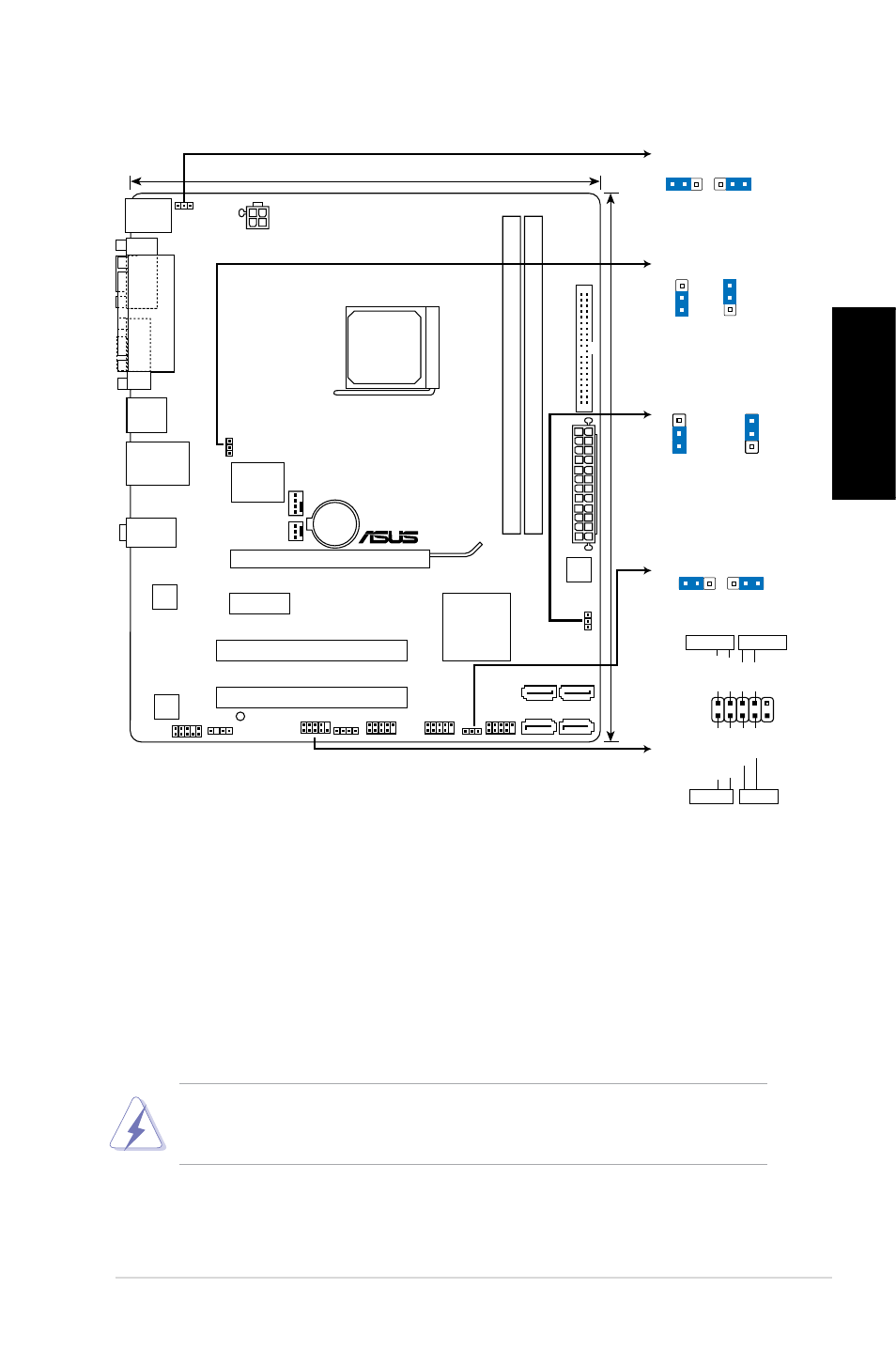

M4N68T-M LE

PCIEX16

PCIEX1_1

PCI1

PCI2

PRI_IDE

USB910

USB78

USB56

AAFP

SPDIF_OUT

SPEAKER

ATX12V

EATXPW

R

CPU_FAN

Lithium Cell

CMOS Power

Super

I/O

VIA

VT1708S

RTL

8211CL

KB/MS

COM1

LPT

8Mb

BIOS

SB_PWR

CLRTC

USBPW5-10

USBPW1-4

KBPWR

NVIDIA

®

MCP68 SE

SOCKET AM3

DDR3 DIMM_A1 (64bit, 240-pin module)

DDR3 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA3

SATA2

SATA4

AUDIO

LAN1_USB12

USB34

CHA_FAN

F_PANEL

VG

A

20.8cm(8.2in)

24.4cm(9.6in)

2

1

2 3

+5V

(Default)

+5VSB

USBPW5-10

2
1

2

3

+5V

+5VSB

(Default)

USBPW1-4

1

2

2

3

Normal

(Default)

Clear RTC

CLRTC

2

1

2 3

+5V

(Default)

+5VSB

KBPWR

PIN 1

PWR BTN

PLED

+

PLED

-

PWR

GND

IDE_LED

+

IDE_LED-

Groun

d

Rese

t

F_PANEL

PWR LED

HD_LED

RESET
